Скоро! Новый цифровой запоминающий осциллограф Актаком с глубиной записи до 10 миллионов точек на канал!

14.02.2011

Линейка цифровых запоминающих осциллографов Актаком постоянно развивается и совершенствуется. За последние 2 -2,5 года модельный ряд цифровых осциллографов Актаком расшился не просто в разы, а - в десятки раз! На смену старым моделям приходят новые, а развитие модельного ряда происходит сразу по нескольким направлениям. Для многих разработчиков радио и электрооборудования одним из основных параметров осциллографа является глубина записи, т.е. упрощенно - какой длительности сигнал може быть захвачен осциллографом для дальнейшего его анализа.

Настоящая новость является анонсом принципиально новой серии цифровых осциллографов Актаком. Отличительной ее чертой является, существенно большая по сравнению с существующими моделями, глубина записи. Если у современных моделей осциллографов Актаком, и таких как АСК-2035, АСК-5065, АСК-5105, АОС-2182 и АОС-2282 максимальная глубина записи составляет 2,4 миллиона точек на два канала, то в новой серии осциллографов глубина записи будет составлять до 10 миллионов точек на каждый канал!

Первоначально предполагается выпуск только двухканальной модели осциллографа с полосой пропускания 60 МГц, но в дальнейшем, ассортимент моделей в данной серии будет расширяться.

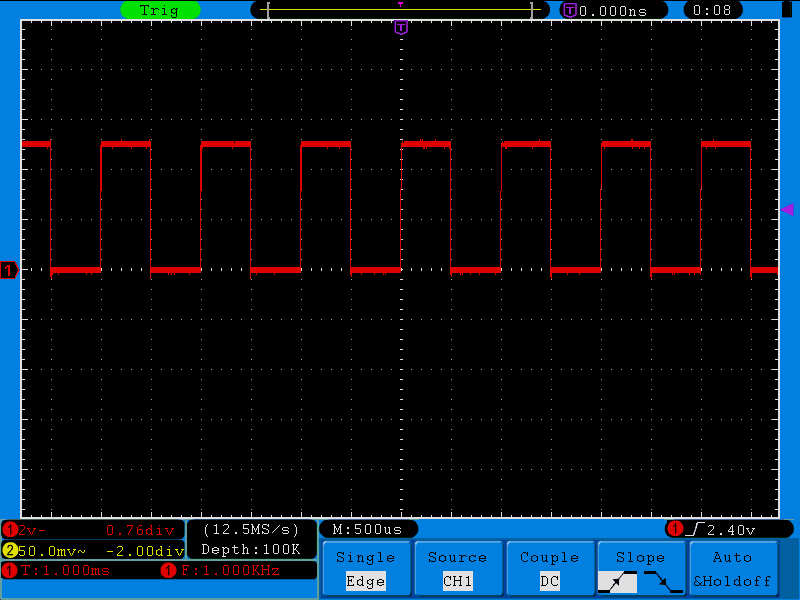

Еще одной примечательной особенностью новой серии осциллографов будет дизайн меню. Пользовательское меню  станет более эргономичным, наглядным и удобным:

В новых цифровых осциллографах Актаком, которые уже поступили недвано в продажу, таких как АОС-2182 и АОС-2282, уже используется расширенная система синхронизации, которая включает в себя не только запуск по фронту и видеосигналу, но также запуск по длительности импульса, длительности нарастания и поочередный запуск. Естественно, в новой модели осциллографа останутся:

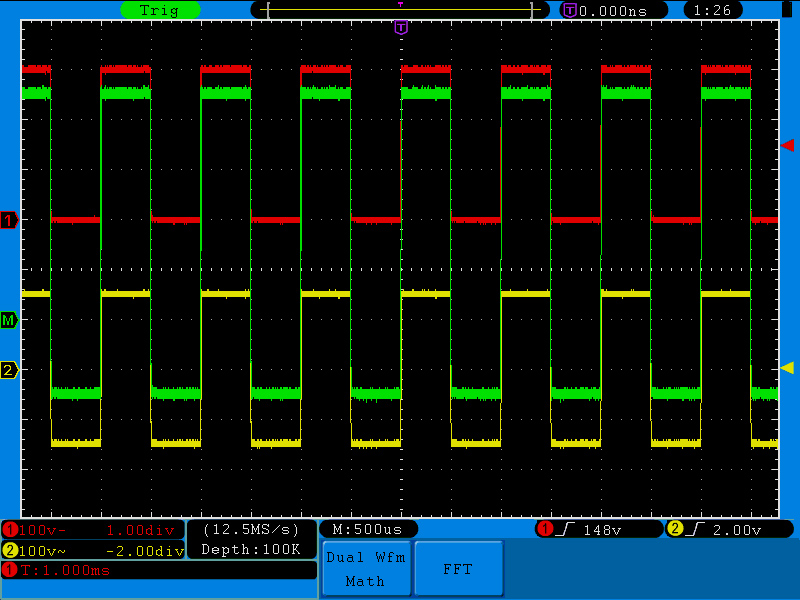

  • математические операции между каналами

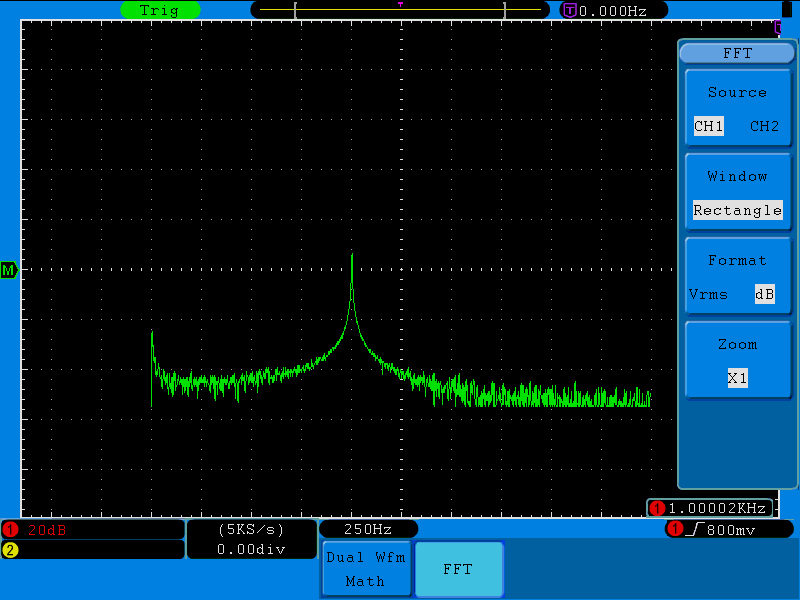

  • возможность использование осциллографа для анализов спектра на основе быстрого преобразования Фурье (4 окна)

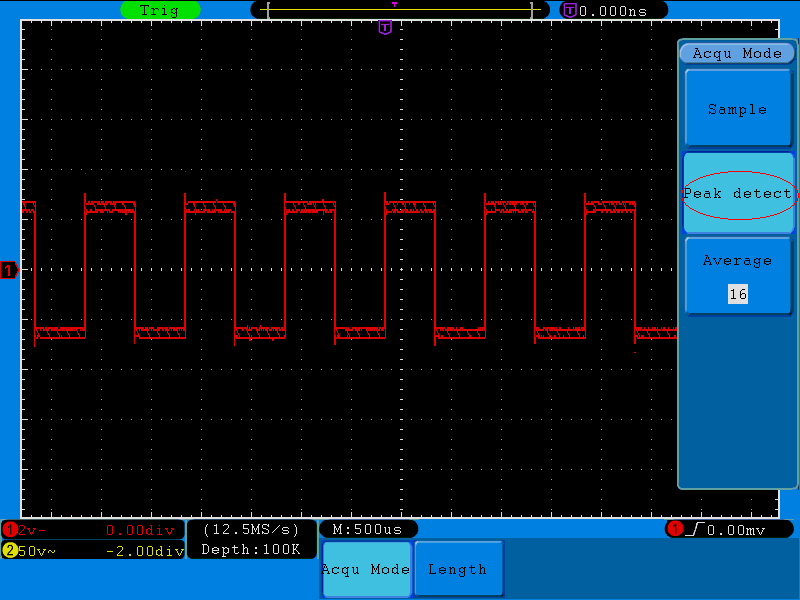

  • встроенный пиковый детектор

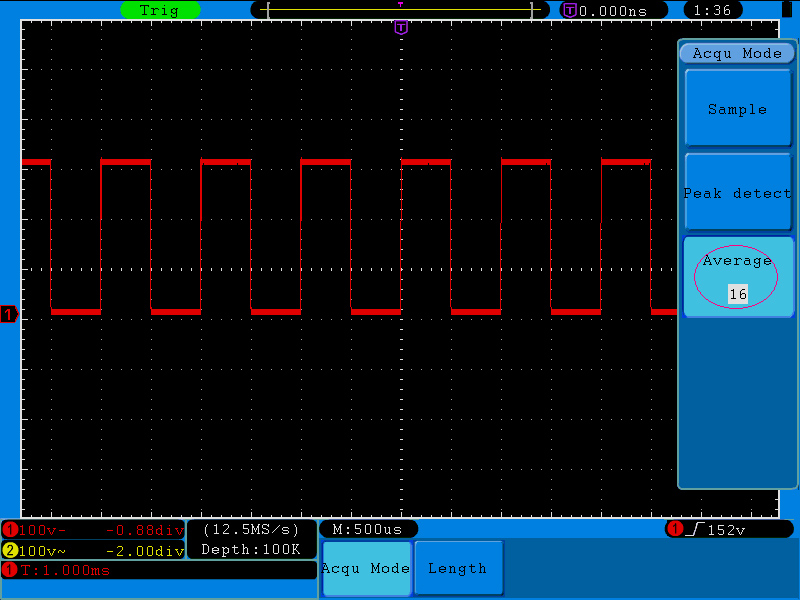

  • режим усреднения

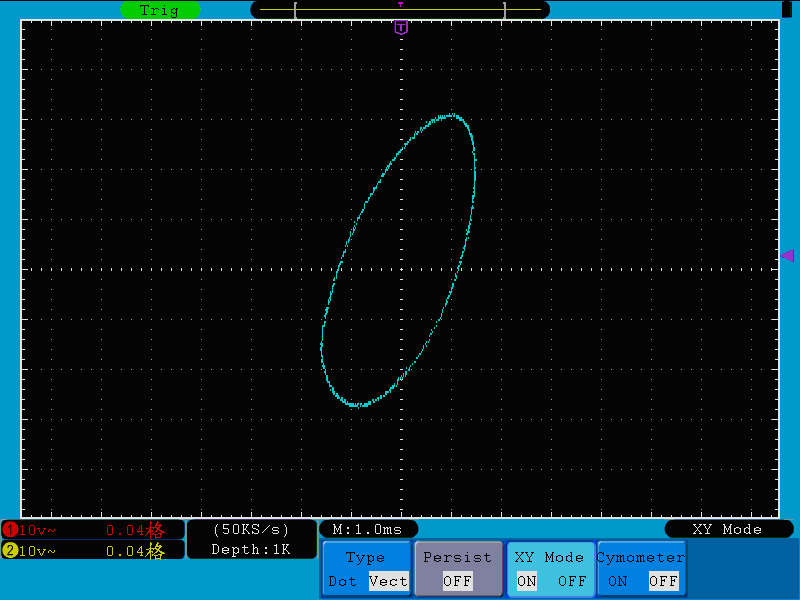

  • режим X-Y

В новой модели осциллографа пользователь может проводить:

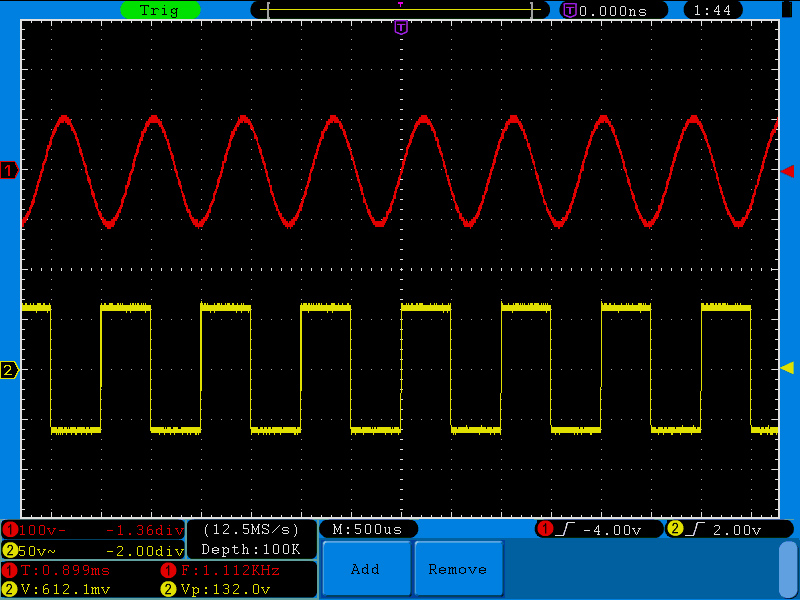

  • автоматические измерения

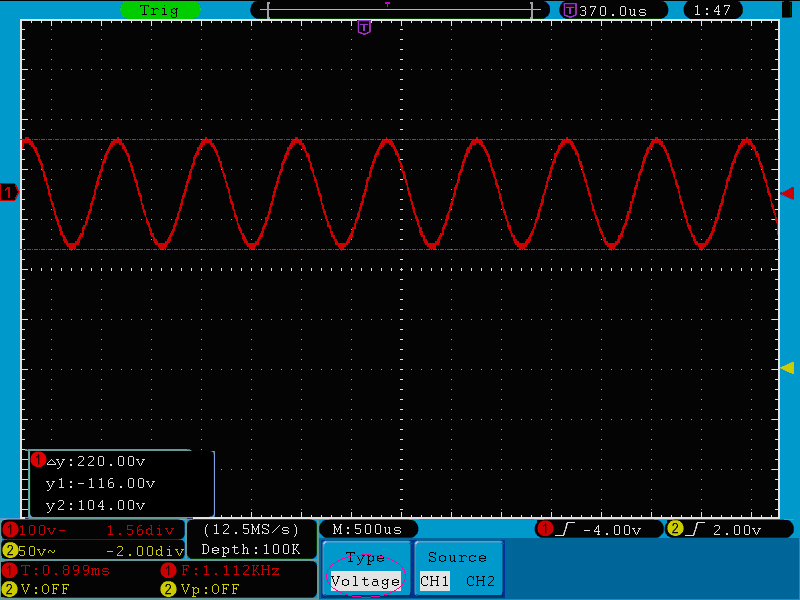

  • курсорные измерения, как самих сигналов

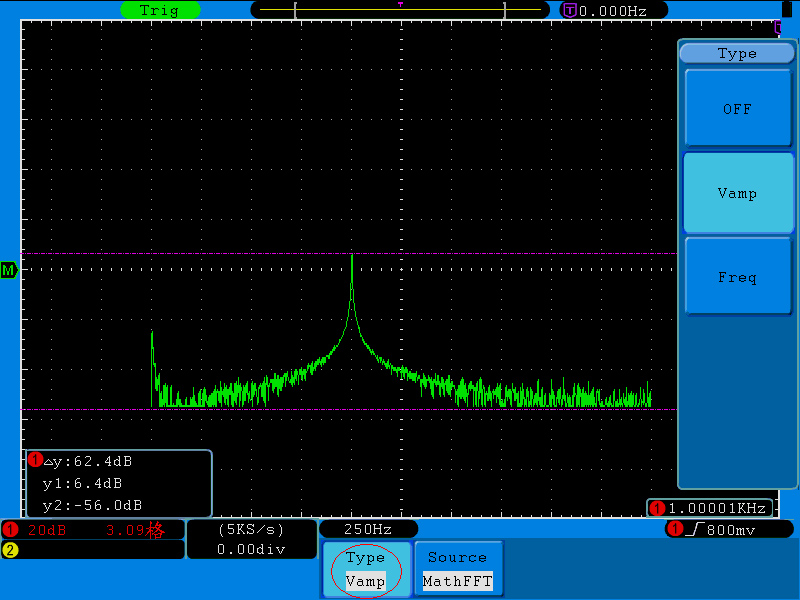

, так спектров сигналов

При работе с осциллографом пользователю не обязательно работать с длиной памяти только 10 М точек. Он может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек.

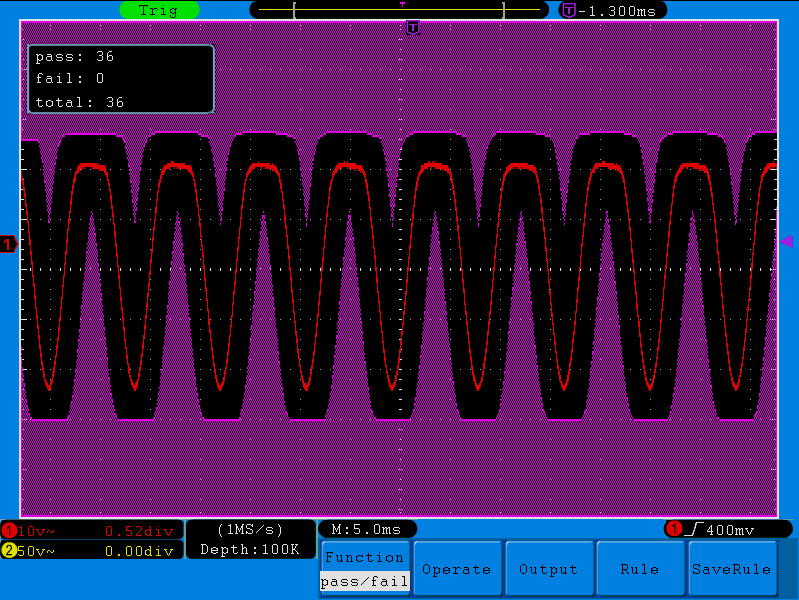

Для наглядности были отражены лишь некоторые возможности новой модели, в большинстве своем, все те преимущества и возможности, которыми обладают АОС-2182 и АОС-2282 также останутся и в новой модели осциллографа Актаком. Правда, кроме вышеперечисленных, есть и еще несколько изменений, среди них - встроенный модуль "Годен-Негоден" (Pass-Fail) позволяющий проводить автоматическое тестирование на предмет работоспособности исследуемых устройств с возможностью выдачи соответствующего сигнала на разъем, расположенный на задней панели прибора.

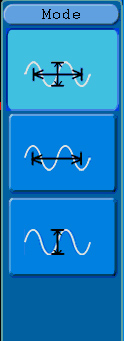

Некоторые элементы меню стали графическими и соответственно более наглядными, так например, стал выглядеть элемент меню автоматического изменения шкалы

Как уже было указано выше, в новых моделях цифровых осциллографов с глубиной записи до 10 миллионов точек дизайн меню принципиально изменился. Но это изменение сигнала затронуло не только дизайн, но и сам дисплей. Как и в моделях АОС-2182 и АОС-2282 в новой модели используется дисплей с диагональю 8" (20 см), но разрешение составляет уже не 640х480, а 800х600 точек!!!

В данном анонсе были рассмотрены лишь часть преимуществ новой модели осциллографа.

Ниже приведены основные технические характеристики новой модели:

  • 2 канала + внешний запуск
  • полоса пропускания: 60 МГц
  • максимальная частота дискретизации: 500 Мвыб/сек (250 Мвыб/сек на каждый канал)
  • максимальная глубина памяти: 10 М точек на канал
  • связь по входам: AC, DC, закорачивание на землю
  • входной импеданс 1 МОм ± 2%, 15 пФ ± 5 пФ
  • ограничение полосы пропускания: 20 МГц
  • задержка между каналами: 150 пс
  • время нарастания: не более 5,8 нс
  • коэффициент развертки: 5 нс/дел ... 100 с/дел с шагом 1-2-5
  • максимальное входное напряжение: 400 Вп-п
  • вертикальная чувствительность: 2 мВ/дел ... 10 В/дел
  • вертикальное разрешение: 8 бит
  • погрешность: ± 3%
  • математические операции между каналами: суммирование, вычитание, умножение, деление, инверсия
  • анализ спектров на основе быстрого преобразования Фурье (БПФ): Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)
  • режимы регистрации: нормальный (выборка), пиковый детектор, усреднение (4...128)
  • режимы синхронизации: по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке), по длительности импульса (6 условий), по времени нарастания (6 условий), альтернативный (поочередный) запуск
  • автоматические измерения
  • курсорные измерения - 20 типов
  • встроенный 6-ти разрядный частотомер
  • режим послесвечения
  • режим X-Y (фигуры Лиссажу)
  • встроенный модуль "Годен-Негоден"
  • интерфейс: USB-host, USB-device , RS-232 (опция)
  • дисплей: 8 дюймов, цветной ЖКИ TFT, разрешение 800x600 точек. 65536 цветов
  • питание: 100-240 В, 50 Гц
  • потребляемая мощность: не более 18 Вт
  • габаритные размеры: 340x155x70 мм
  • масса: 1,82 кг

Познакомиться с новой моделью цифрового осциллографа Акатком с глубиной записи до 10 миллионов точек можно будет уже в обозримом будущем, ориентировочно весной-летом 2011 года.

Следите за нашими новостями!!!
