Новые высокочастотные анализаторы компонентов Актаком!

27.11.2013

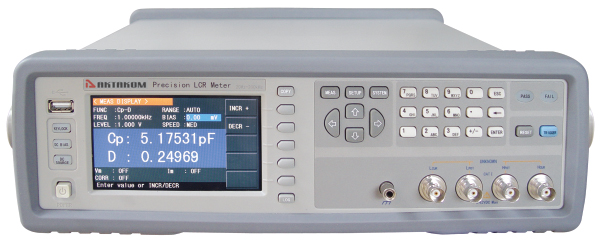

Внимание! В модельном ряду Актаком появилась новая серия анализаторов компонентов которая включает в себя три модели: АММ-3038, АММ-3048, АММ-3058. Новые приборы представляют собой прецизионные лабораторные LCR метры рассчитанные на высокую тестовую частоту:

АММ-3058: 20 Гц…1 МГц
АММ-3048: 20 Гц…500 кГц
АММ-3038: 20 Гц…300 кГц.

Мощные лабораторные настольные измерители LCR разработаны для применения в научно-исследовательских лабораториях разработчиками SMD-компонентов, конденсаторов катушек индуктивности, резисторов и полупроводниковых материалов с широким диапазоном характеристик от ультра-малых (на высоких частотах) до больших значений. Новые LCR метры Актаком АММ-3038, АММ-3048, АММ-3058 позволяют измерять следующие параметры:

Параметр
Значение
Абсолютный импеданс
Сопротивление
Реактивное сопротивление
Сопротивление постоянному току
|Z|
R
X
DCR
0,00001 Ом...99,9999 МОм
Абсолютный адмиттанс
Проводимость
Реактивная проводимость
|Y|
G
B
0,00001 мкСм..99,9999 См
ЕмкостьC0,00001 пФ...9,99999 Ф
ИндуктивностьL0,00001 мкГн...99,9999 кГн
Тангенс угла диэлектрических потерьD0,00001...9,99999
ДобротностьQ0,00001...99999,9
Фазовый уголθ (град)
θ (рад)
-179,999°...179,999°
-3,14159...3,14159
Отклонение
Δ%-999,999%...999,999%

Базовая точность измерения LCR параметров составляет 0,05%.

Среди других особенностей новых анализаторов компонентов Актаком АММ-3038, АММ-3048, АММ-3058 можно выделить:

  • автоматический контроль уровня сигнала напряжения и тока;
  • функцию тестирования трансформаторов;
  • встроенный источник смещения DC 0 В ...±5 В / 0 мА ...±50 мА;
  • возможность подключения внешнего источника смещения тока DC до 120 А
  • три скорости измерения;
  • последовательную и параллельную схему замещения;
  • выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
  • работу по списку в режиме свипирования из 10 точек встроенный компаратор на 10 уровней и выходом Годен/Негоден (Pass/Fail).

Первичные и вторичные отображаемые параметры

Первичный параметр|Z|, |Y| L, CRG
Вторичный параметрθ (град),θ (рад) D, Q, Rs, Rp, G XB

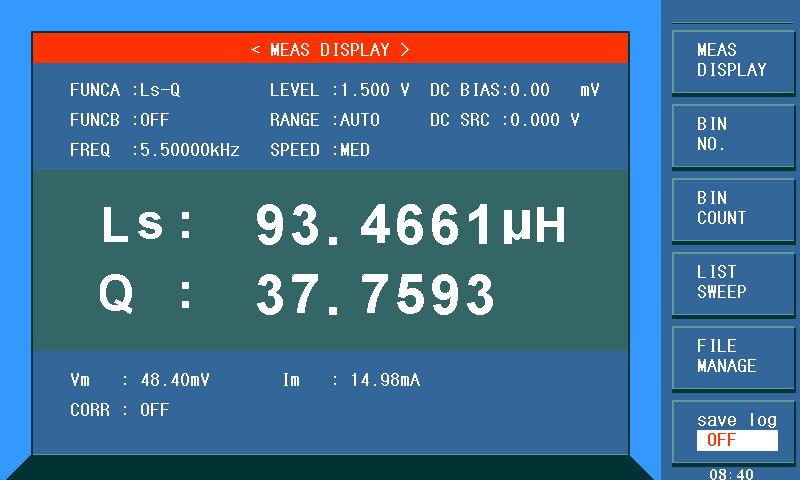

, а также служебная информация и режимы работы отображаются на цветном 4,3" TFT ЖК дисплее (800x480 точек).

Новые LCR метры Актаком АММ-3038, АММ-3048, АММ-3058 позволяют сохранять до 100 настроек и 201 результат измерения во внутреннюю память, а также использовать в качестве внешней памяти USB носители. Кроме того, данные приборы имеют возможность дистанционно управления по интерфейсам USB, RS232C, LAN и опционально GPIB.

Новые анализаторы компонентов Актаком АММ-3038, АММ-3048, АММ-3058 сочетают в себе высокую производительность и доступные цены.

Внимание! В ближайшее время модельный ряд анализаторов компонентов и LCR метров Актаком будет еще более расширен.
Следите за нашими новостями!
