Новое поступление цифровых осциллографов Актаком
14.08.2017

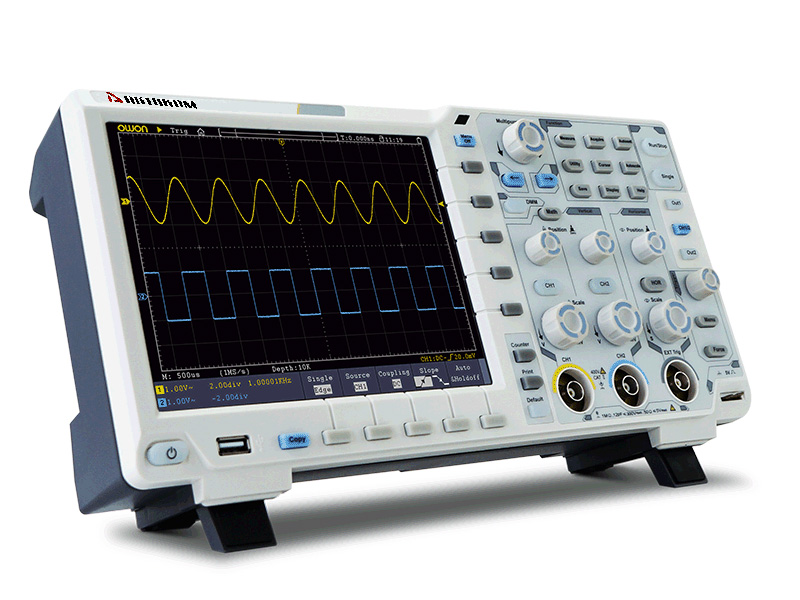

Долгожданное поступление на склад инновационных цифровых осциллографов Актаком серии ADS-6000 с разрешением 8 и 12/14 бит
Функциональность
|
ADS-6062H
|
ADS-6122
ADS-6122H
|
ADS-6222
ADS-6222H
|
ADS-6322
|
Кол-во каналов
|
2 + внешний запуск
|
Полоса пропускания
|
60 МГц
|
100 МГц
|
200 МГц
|
300 МГц
|
Макс. дискретизация
|
1 Гвыб/сек
|
1 Гвыб/с
|
2 Гвыб/с (ADS-6222)
1 Гвыб/с (ADS-6222Н)
|
2,5 Гвыб/с
|
Разрешение АЦП
|
12 бит
|
8 бит (ADS-6122)
12 бит (ADS-6122H)
|
8 бит (ADS-6222)
14 бит (ADS- 6222Н)
|
8 бит
|
Максимальная глубина записи
|
40 М точек
|
Скорость захвата осциллограмм
|
75 000 осц/сек
|
75 000 осц/сек
|
75 000 осц/сек
|
75 000 осц/сек
|
Горизонтальная развертка
|
2 нс/дел…1000 с/дел
|
2 нс/дел…1000 с/дел
|
1 нс/дел…1000 с/дел
|
1 нс/дел…1000 с/дел
|
Вертикальное отклонение
|
1 мВ/дел…10 В/дел
|
Тип запуска
|
фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика; сигналы последовательных шин
|
Отличительной чертой данной серии является возможность существенного увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов:
- цифровой осциллограф;
- анализатор протоколов (I2C, SPI, RS232, CAN):
- цифровой мультиметр (4000 отсчетов):
- универсальный генератор сигналов:
- ADS-6000FG1 - опция встроенного генератора (1 канал, 25 МГц)
- ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц)
- ADS-6000FG51 - опция встроенного генератора (1 канал, 50 МГц)
- ADS-6000FG52 - опция встроенного генератора (2 канала, 50 МГц)
Кроме того, в осциллограф Актаком серии ADS-6xxx может быть установлен:

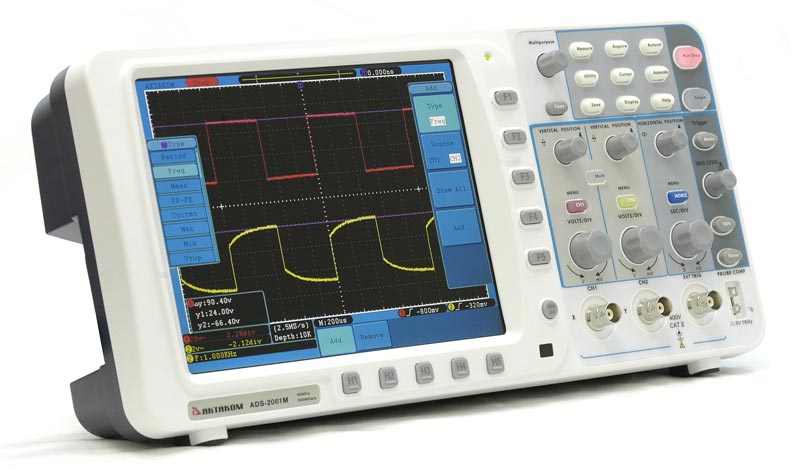

переносных цифровых осциллографов Актаком с глубиной записи 10 миллионов точек на канал:
ADS-2061M, ADS-2061MV, ADS-2111M
Параметр
|
ADS-2061M
|
ADS-2061MV
|
ADS-2071M
|
ADS-2071MV
|
ADS-2111M
|
ADS-2111MV
|
ADS-2121M
|
ADS-2121MV
|
ADS-2221M
|
ADS-2221MV
|
ADS-2322
|
ADS-2332
|
Кол.каналов
|
2 канала + внешний запуск
|
Полоса пропускания
|
60 МГц
|
70 МГц
|
100 МГц
|
200 МГц
|
300 МГц
|
Макс.частота дискретизации
(реальное время)
|
500 Мвыб/сек - один канал
250 Мвыб/сек - 2 канала
|
1 Гвыб/сек - один канал
500 Мвыб/сек - 2 канала
|
2 Гвыб/сек - один канал
1 Гвыб/сек - 2 канала
|
2,5 Гвыб/сек - 1 канал
1,25 Гвыб/сек-2 канала
|
3,2 Гвыб/сек - 1 канал
1,6 Гвыб/сек-2 канала
|
Макс. глубина записи
|
10 миллионов точек на один канал
|
Интерфейс
|
USB-упр.,
USB-сохр., RS-232
|
USB-упр.,
USB-сохр., VGA
|
USB-упр.,
USB-сохр., RS-232
|
USB-упр.,
USB-сохр., VGA
|
USB-упр.,
USB-сохр., RS-232
|
USB-упр.,
USB-сохр., VGA
|
USB-упр.,
USB-сохр., RS-232
|
USB-упр.,
USB-сохр., VGA
|
USB-упр.,
USB-сохр., RS-232
|
USB-упр.,
USB-сохр., VGA
|
USB-упр.,
USB-сохр., VGA
|
USB-упр.,
USB-сохр., VGA
|
Дисплей
|
диагональ 8", разрешение 800х600
|
Большинство приборов включено в Государственный реестр средств измерений!
ультракомпактных цифровых осциллографов эконом-класса с большим дисплеем
ADS-2031 c полосой пропускания 30 МГц и глубиной записи 10 К точек
Ждем Ваших заказов!
