Новые генераторы Актаком. 2 прибора в одном корпусе!

Новые генераторы Актаком. 2 прибора в одном корпусе!

30.01.2012

Представляем новые двухканальные генераторы Актаком: АНР-4115 и АНР-4305. Фактически новые приборы сочетают в одном корпусе функциональный высокочастотный генератор с максимальной рабочей частотой до 300 МГц и низкочастотный генератор сигналов с 5-ю стандартными формами сигналов.

Данные модели генераторов Актаком, построены по технологии прямого цифрового синтеза (DDS), что обеспечивает высокую точность установки частоты, малый уровень искажений, быстрый переход с одной частоты на другую. При этом погрешность установки частоты опорного генератора составляет всего ±5 ppm.

Генераторы Актаком АНР-4115 и АНР-4305 имеют два канала.

Первый канал - высокочастотный с диапазоном частот с максимальной рабочей частотой 300 МГц (АНР-4115 ) и 110 МГц (АНР-4305). Наилучшее разрешение установки частоты составляет всего 1 мкГц!!!
По своей функциональности и характеристика высокочастотный канал очень похож на другую новинку - ADG-4401, информация о котором была опубликована в конце декабря 2011 года в новости "Высокочастотный генератор ADG-4401 - новая жизнь популярного прибора!".
Аналогично ADG-4401 новые модели по ВЧ каналу имеют диапазон уровней (амплитуды) выходного сигнала от -127 дБм до + 13 ДБм (0,1 мкВскз… 1 Вскз) при наилучшем разрешении по амплитуде 1 мкВ!!!
ВЧ канал генераторов АНР-4115 и АНР-4305 можно использовать для формирования модулированных сигналов. Кроме амплитудной и частотных модуляций в новых моделях имеется возможность генерировать сигналы с частотной и фазовой манипуляцией.
Также на ВЧ канале можно формировать свипированные сигналы, т.е. сигналы использующие режим качания частоты и генерировать пачки импульсов с количеством импульсов от 1 до 10000.
Заметим, что источник модуляции, свипирования и формирования пачек импульса может быть как внешним, так и внутренним.
Следует отметить, что при работе с ВЧ каналом можно устанавливать выходной импеданс, как 50 Ом, так и использовать высокоомный выход.

Второй канал генераторов Актаком АНР-4115 и АНР-4305 - низкочастотный с диапазоном частот от 1 мкГц до 2 МГц и наилучшим разрешением 1 мкГц.
При работе с НЧ каналом доступно формировать сигналы 5-ти стандартных форм: синусоидальной, прямоугольной, треугольной, пилообразной и импульсной. Амплитуда выходного сигнала НЧ канала может устанавливаться в диапазоне от 10 мкВ до 3 В пик-пик.

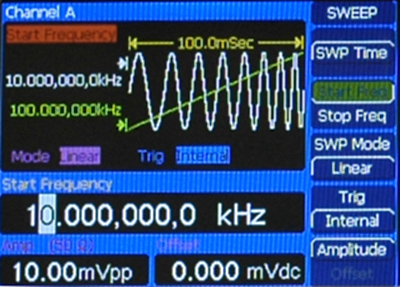

Как и большинство моделей генераторов Актаком которые появились за прошедшие год-полтора, в новых моделях АНР-4115 и АНР-4305 также используется графический цветной ЖК дисплей с поддержкой отображения формы сигнала.

Это значительно помогает при установке параметров, т.к. у пользователя появляется возможность наблюдать процесс задания значений с их отображением непосредственно на графике сигнала.

 В генераторах Актаком АНР-4115 и АНР-4305 имеется возможность сохранения до 10 настроек прибора во внутреннюю память с возможностью последующего их вызова.

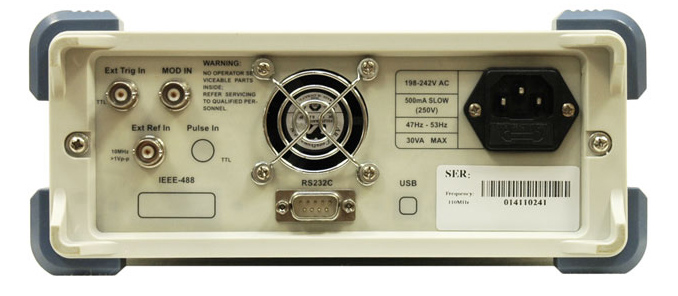

Для синхронизации с другими приборами у новых моделей имеется вход внешнего запуска (Ext Trig In) и вход внешнего тактирования (Ext REF In), расположенные на задней панели.

Управление о персонального компьютера может производиться по интерфейсу RS-232 при помощи SCPI команд.

Новые генераторы Актаком АНР-4115 и АНР-4305 доступны к поставке!
Ждем Ваших заказов.
