Новое поступление на склад дифференциальных, высоковольтных и токовых пробников

09.02.2018

Информируем о поступлении на наш склад:


дифференциальных пробников DP-50, DP-100, DP-20K, DP-22Kpro, DP-30HS, DP-40LV, DP-150 Pro
Дифференциальный пробник DP-22Kpro

При измерениях относительно точки с плавающим потенциалом проблема состоит в том, что в этой точке, напряжение относительно земли может быть произвольным и достигать нескольких киловольт. Обеспечить гальваническую развязку при высоковольтных измерениях плавающего потенциала помогут дифференциальные пробники DP-xxx


DP-25 DP-30HS DP-40LV DP-50 DP-100 DP-150 Pro DP-14K DP-20K DP-22Kpro
Полоса 25 МГц 30 МГц
40 МГц
50 МГц 100 МГц 150 МГц 75 МГц 20 МГц 120 МГц
Макс. диф. напряжение 1 кВскз 23 Вскз 230 Вскз 3,5 кВскз 3,5 кВскз 8 кВскз 14 кВскз 20 кВскз 22 кВскз
Чувствительность 20 мВскз 1 мВскз
10 мВскз
100 мВскз 100 мВскз 10 мВскз 200 мВскз 300 мВскз 30 мВскз
Ослабление 20:1
50:1
100:1
1:1
2:1
10:1
10:1
20:1
100:1
100:1
200:1
500:1
1000:1
100:1
200:1
500:1
1000:1
100:1
200:1
500:1
1000:1
200:1
400:1
1000:1
2000:1
300:1
600:1
1500:1
3000:1
30:1
100:1
300:1
1000:1
3000:1


токовых пробников PA-622, PA-655, PA-677, PA-699

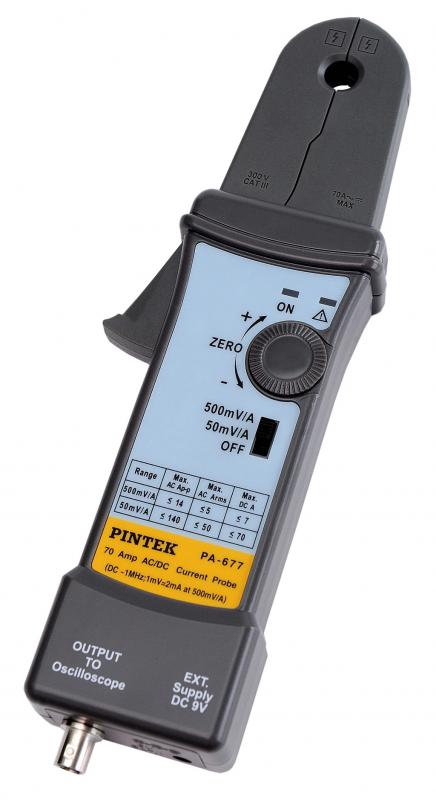

Токовый пробник PA-677

При решении различных измерительных задач часто возникает необходимость в отображении на экране осциллографа формы тока, а не напряжения. Пробники PA-6xx обладают отличной чувствительностью (до 2 мА) и позволяют проводить измерения постоянных и переменных токов до 200 А.



PA-622 PA-655 PA-677 PA-699
Максимальный ток

DC: ± 100 A;
AC: 200 Ап-п

DC: ± 50 A;
AC: 100 Ап-п
DC: ± 70 A;
AC: 140 Ап-п
DC: ± 40 A;
AC: 80 Ап-п
Частотный диапазон DC...300 кГц DC...500 кГц DC...1 МГц DC...1,5 МГц
Разрешение 10 мА 5 мА 2 мА 1 мА
Время нарастания ≤1,2 мкс ≤0,7 мкс ≤0,35 мкс ≤0,23 мкс
Обхват 11 мм 11 мм 10,3 мм 10,3 мм

высоковольтных пробников АСА-6039, HVP-08, HVP-15HF, HVP-28HF и киловольтметров HVP-40DM.
Читайте информационное сообщение.

высоковольтных пробников HVP-08, HVP-15HF, HVP-28HF и АСА-6039

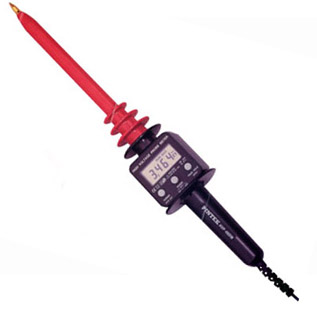

Высоковольтный щуп АСА-6039           Высоковольтный пробник с киловольтметром HVP-40DM


HVP-08 HVP-15HF HVP-28HF АСА-6039 HVP-40DM
Назначение
пробник
киловольтметр
Макс. постоянное напряжение 8 кВ 15 кВ
28 кВ 39 кВ
40 КВ
Макс. переменное напряжение
синус
импульс

6 кВскз
16 кВп-п

10 кВскз
30 кВп-п

20 кВскз
56 кВп-п

27 кВскз

---
Полоса DC...40 МГц
DC...50 МГц DC...200 МГц DC...220 МГц DC
Время нарастания
8,8 нс 7 нс
1,8 нс 1,6 нс
---
Максимальный ток
80 мкА 150 мкА 56 мкА
45 мкА
20 мкА
Входной импеданс
100 МОм || 3 пФ 100 МОм || 3 пФ 500 МОм || 1,7 пФ 900 МОм || 3 пФ 2000 МОм
Ослабление 1:1000 1:1000 1:1000 1:1000
Габаритный размеры
Ø47 х 215 мм Ø75 х 340 мм Ø80 х 320 мм Ø80 х 320 мм Ø80х420мм
Вес 180 г 250 г 460 г
460 г 360 г

Ждем Ваших заказов!
