Новая серия цифровых осциллографов Rigol DS2000

17.10.2012

Уважаемые клиенты! Представляем новую серию двухканальных цифровых осциллографов Rigol DS2000.



Серия цифровых осциллографов DS2000 представлена тремя моделями которые различаются максимальной полосой пропускания: DS2072 (70 МГц), DS2102 (100 МГц), DS2202 (200 МГц). При этом осциллографы серии DS2000 имеют высокую частоту дискретизации до 2 Гвыб/сек (1 Гвыб/сек на каждый канал).

	DS2072		DS2102	DS2202
Количество каналов	2 + внешний запуск
Полоса пропускания	70 МГц		100 МГц	200 МГц
Макс.частота дискретизации	2 Гвыб/сек (1 Гвыб/сек на каждый канал)
Макс.глубина записи	14 миллионов точек (7 млн.точек на канал) опция до 56 млн.точек
Макс.скорость захвата осциллограмм	до 50000 осц/сек
Коэффициент вертикальное отклонения	500 мкВ/дел...10 В/дел
Автоматический покадровый регистратор	до 65000 кадров

Для удобства работы с осциллограммами в осциллографах серии DS2000, также как и в серии DS6000 применена новая инновационная технология UltraVision

, что позволило обеспечить:

• высокую скорость захвата осциллограмм (до 50000 осц./сек)

• большую глубину записи до 14 млн.точек (7 миллионов точек на канал) с возможностью опционального расширения до 56 млн. точек

• 256 градаций яркости при отображении сигнала

• автоматическую регистрацию до 65000 кадров

В новых осциллографах Rigol DS2072, DS2102, DS2202 используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других. Особенно хочется отметить возможность запуска для последовательных шин I2C, SPI, RS-232



,а также возможность декодирования с отображением списка на экране


В цифровых осциллографах Rigol DS2072, DS2102, DS2202 предусмотрены большие возможности по математическим операциям над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )


и автоматическим измерениям со статистической обработкой информации

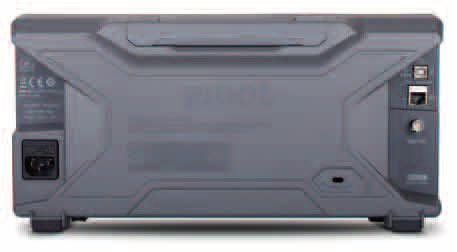

Все осциллографы Rigol серии DS2000 имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail).
