Новое поступление на склад универсальных генераторов сигналов Актаком

07.11.2018

Информируем о поступлении на склад популярных моделей цифровых генераторов сигналов специальной формы Актаком

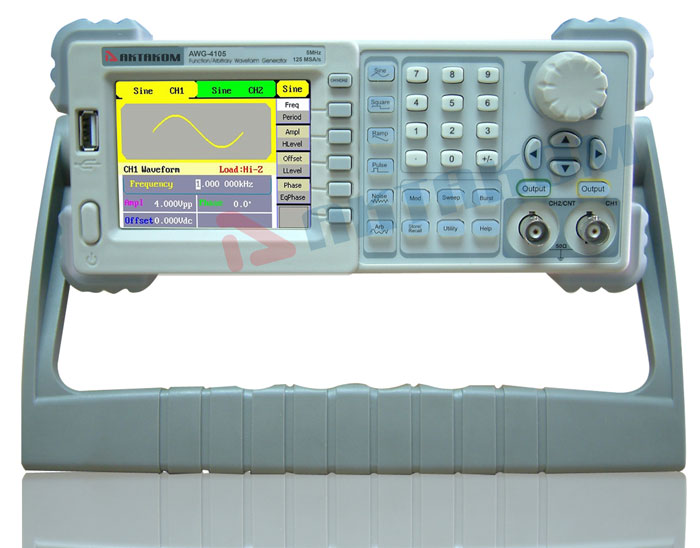

AWG-4105: 5 МГц

AWG-4110: 10 МГц

AWG-4150: 50 МГц


Генераторы Актаком серии AWG-41xx построены с использованием технологий прямого цифрового синтеза (DDS), что обеспечивает высокую точность установки частоты, малый уровень искажений, быстрый переход с одной частоты на другую и ряд других высоких метрологических параметров.

Основные параметры серии генераторов Актаком серии AWG-41xx

  • Прямой цифровой синтез (DDS)
  • Точность установки 50 ppm
  • Сигналы произвольной формы
  • Количество специальных форм сигналов - 48
  • Режимы модуляции: АМ, ЧМ, ФМ, АМн, ЧМн, ШИМ
  • Режим свипирования
  • Формирование пачек импульсов
  • 6-ти разрядный частотомер до 200 МГц
  • Входы/выходы внешнего запуска
Характеристика
AWG-4105
AWG-4110
AWG-4150
Максимальная выходная частота 5 МГц 10 МГц 50 МГц
Количество каналов 2
Формы сигнала Стандартные Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Специальная 48 форм
Произвольная Да

Частотный диапазон сигналов Синусоидальный 10 мГц ~ 5 МГц 10 мГц ~ 10 МГц 10 мГц ~ 50 МГц
Прямоугольный 10 мГц ~ 5 МГц 10 мГц ~ 10 МГц 10 мГц ~ 25 МГц
Импульсный 10 мГц ~ 5 МГц
Пилообразный и треугольный 10 мГц ~ 300 кГц
Белый шум (-3 дБ) полоса 5 МГц полоса 10 МГц полоса 50 МГц
Специальной и произвольной формы 10 мГц ~ 5 МГц
Специальная форма Макс. количество точек 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 125 Мвыб/сек
Амплитуда (Канал 1) 50 Ом 2 мВп-п ~ 10 Вп-п (<10 МГц) ; 2 мВп-п ~ 5 Вп-п (≥10 МГц)
Высокий импеданс 4 мВп-п ~ 20 Вп-п (<10 МГц); 4 мВп-п ~ 10 Вп-п (≥10 МГц)
Амплитуда (Канал 2) 50 Ом 2 мВп-п ~ 3 Вп-п
Высокий импеданс 4 мВп-п ~ 6 Вп-п
Тип дисплея ЖК цветной дисплей 3.5" TFT (320 х 240) с отображением формы сигнала
Питание 100~240 В АСскз 45~440 Гц, CATI
Интерфейсы USB устройство, USB host
Габаритные размеры / Вес 229 х 105 х 281 мм / 2,8 кг

Регистрационный номер в ГосРеестре СИ №53406-13.

Срок действия свидетельства продлен до 12 марта 2023 года.
