Генераторы сигналов произвольной формы и стандартных функций Tektronix cерии AFG31000

21.11.2018

Компания Tektronix, Inc., ведущий мировой поставщик контрольно-измерительных решений, представила новую серию высокопроизводительных генераторов сигналов произвольной формы и стандартных функций серии AFG31000.

Приборы серии AFG31000 – это первые в отрасли генераторы сигналов произвольной формы с полнофункциональным базовым (AFG) и расширенным (по последовательности) режимами работы.

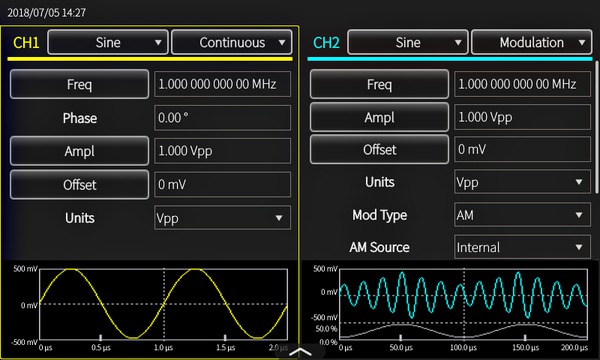

В базовом режиме AFG31000 работает как традиционный генератор стандартных функций и сигналов произвольной формы. Сенсорный экран и органы управления на передней панели обеспечивают простую настройку прибора.

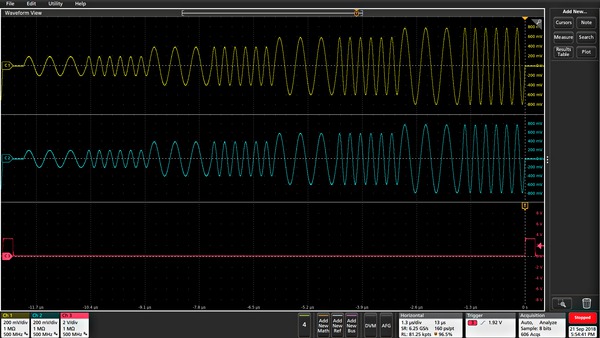

Появившийся в AFG31000 расширенный режим позволяет генерировать множество сигналов со сложными временными соотношениями. В этом режиме можно составить список (или последовательность) из 1-256 сигналов общей длиной до 16 млн точек/канал (128 млн точек/канал) и задать очередность их подачи. Поддерживаются следующие события: повтор, переход, ожидание, скачок и запуск. Большой объем памяти позволяет сохранять большое число сигналов или длинные сигналы. Кроме того, в расширенном режиме можно изменять частоту выборки. Каждая выборка в сигнале выводится только один раз в каждом периоде. При этом выборка синхронизируется с частотой дискретизации.

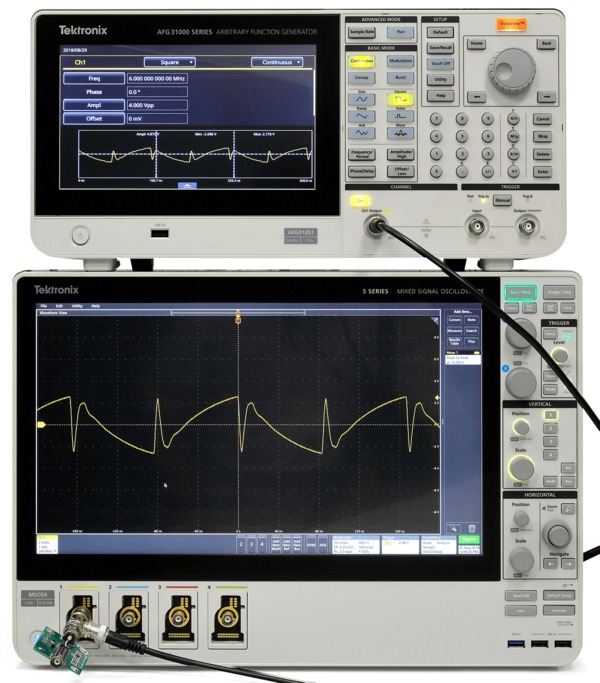

С запатентованной технологией InstaView™ приборы серии AFG31000 могут отображать фактическую форму сигнала на тестируемом устройстве, а не «номинальную», которая была установлена на генераторе. Отображаемый на AFG сигнал мгновенно реагирует на изменения частоты, амплитуды, формы и импеданса, произошедшие на тестируемом устройстве. InstaView помогает устранить погрешности и ошибки измерений, вызванные рассогласованием импедансов, без лишних усилий и использования дополнительных кабелей и приборов.

Новые генераторы сигналов Tektronix серии AFG31000 оснащены большим 9-дюймовым емкостным сенсорным дисплеем, на котором отображаются все настройки и параметры. Как и на других интеллектуальных устройствах, для выбора, поиска, просмотра и изменения настроек параметров используются общепринятые жесты.

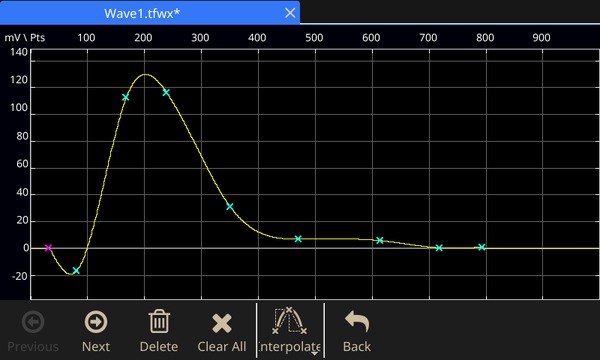

Для создания и изменения сигналов произвольной формы прямо в генераторе используется встроенное программное обеспечение ArbBuilder. При создании сигнала можно воспользоваться Редактором формул (Equation Editor) или библиотекой стандартных шаблонов. Большой сенсорный экран поддерживает функции управления одним касанием, перетаскивания и масштабирования нужных участков сигнала.

Пользователь может быстро воспроизводить реальные сигналы, захваченные осциллографами или созданные с помощью стороннего ПО, загрузив в ArbBuilder файлы в формате CSV с USB накопителя.

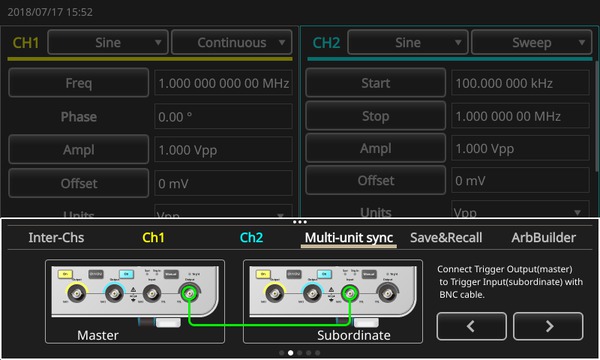

Кроме того, в новых генераторах AFG31000 благодаря экранному мастеру, упрощается процесс кабельных подключений и выполнения настроек для синхронизации нескольких генераторов.

Основные технические характеристики генераторов сигналов произвольной формы и стандартных функций серии AFG31000


AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
Кол-во каналов 1 (AFG3xxx1) или 2 (AFG3xxx2)

Базовый режим (AFG)

Форма сигнала Синусоидальный, прямоугольный, импульсный, пилообразный и др. (шум, постоянный ток, sin(x)/x, функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус)
Частотный диапазон Синус от 1 мкГц до 25 МГц от 1 мкГц до 50 МГц от 1 мкГц до 100 МГц от 1 мкГц до 150 МГц от 1 мкГц до 250 МГц
Прямоуг. / Импульс от 1 мкГц до 20 МГц от 1 мкГц до 40 МГц от 1 мкГц до 80 МГц от 1 мкГц до 120 МГц от 1 мкГц до 160 МГц
Пилообр. от 1 мкГц до 500 кГц от 1 мкГц до 800 кГц от 1 мкГц до 1 МГц от 1 мкГц до 1,5 МГц от 1 мкГц до 2,5 МГц
Другие сигналы от 1 мкГц до 500 кГц от 1 мкГц до 800 кГц от 1 мкГц до 1 МГц от 1 мкГц до 1,5 МГц от 1 мкГц до 2,5 МГц
Произв. форма от 1 мГц до 12,5 МГц от 1 мГц до 25 МГц от 1 мГц до 50 МГц от 1 мГц до 75 MГц от 1 мГц до 125 МГц
Шумовой сигнал полоса 150 МГц 360 МГц
Фазовый шум < –125 дБн/Гц на частоте 20 МГц, отстройка 10 кГц
Джиттер (скз) 2,5 пс (тип.)
Произв. форма Дискрет. (≤16 К) 250 Мвыб./с 1 Гвыб./с 1 Гвыб./с 2 Гвыб./с 2 Гвыб./с
Дискрет. (>16 К) 250 Мвыб./с
Разреш. по верт. 14 бит
Длина сигнала от 2 до 131072 точек
Другие режимы модуляция (АM, ЧМ, ФМ, ЧМн и ШИМ), пакетный, свипирование

Расширенный режим

Объем памяти 16 млн точек (128 млн точек опционально) в каждом канале
Режимы работы Стандартный: непрерывный
Опциональные: по последовательности, с запуском, стробируемый
Кол. исходных сигналов Непрерывных, с запуском, стробируемых: 1
По последовательности: от 1 до 256 точек
Разрешение по вертикали 14 бит
Переменная частота выборки от 1 мквыб./с до 250 Мвыб./с от 1 мквыб./с до 500 Мвыб./с от 1 мквыб./с до 1 Гвыб./с от 1 мквыб./с до 2 Гвыб./с от 1 мквыб./с до 2 Гвыб./с
Интерфейс GPIB, Ethernet 10BASE-T / 100BASE-TX / 1000BASE-T, USB 2.0
Дисплей 9-дюймовый емкостной сенсорный экран разрешением 800 × 480
Габаритные размеры 191,8 х 412,8 х 143,3 мм
Масса 4,7 кг
