Генераторы сигналов Tektronix AFG31000. Что нового и в чем отличие от генераторов сигналов AFG3000C?

05.06.2019

В модельном ряду генераторов сигналов Tektronix произошли не очень заметные, но весьма существенные изменения.

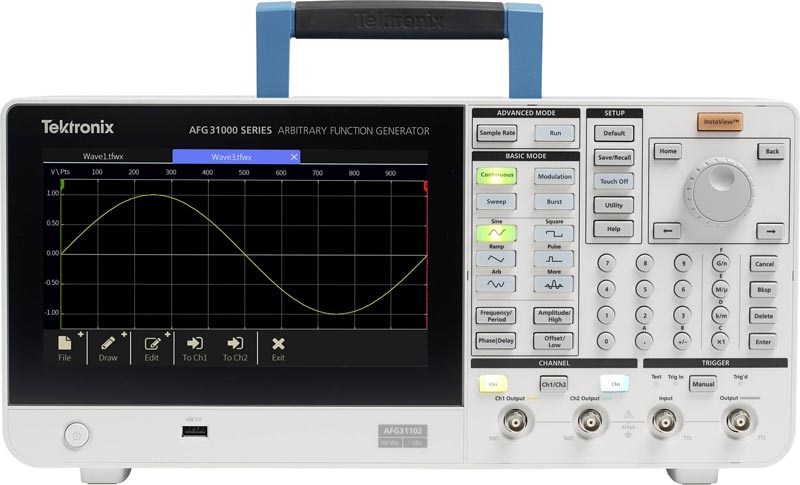

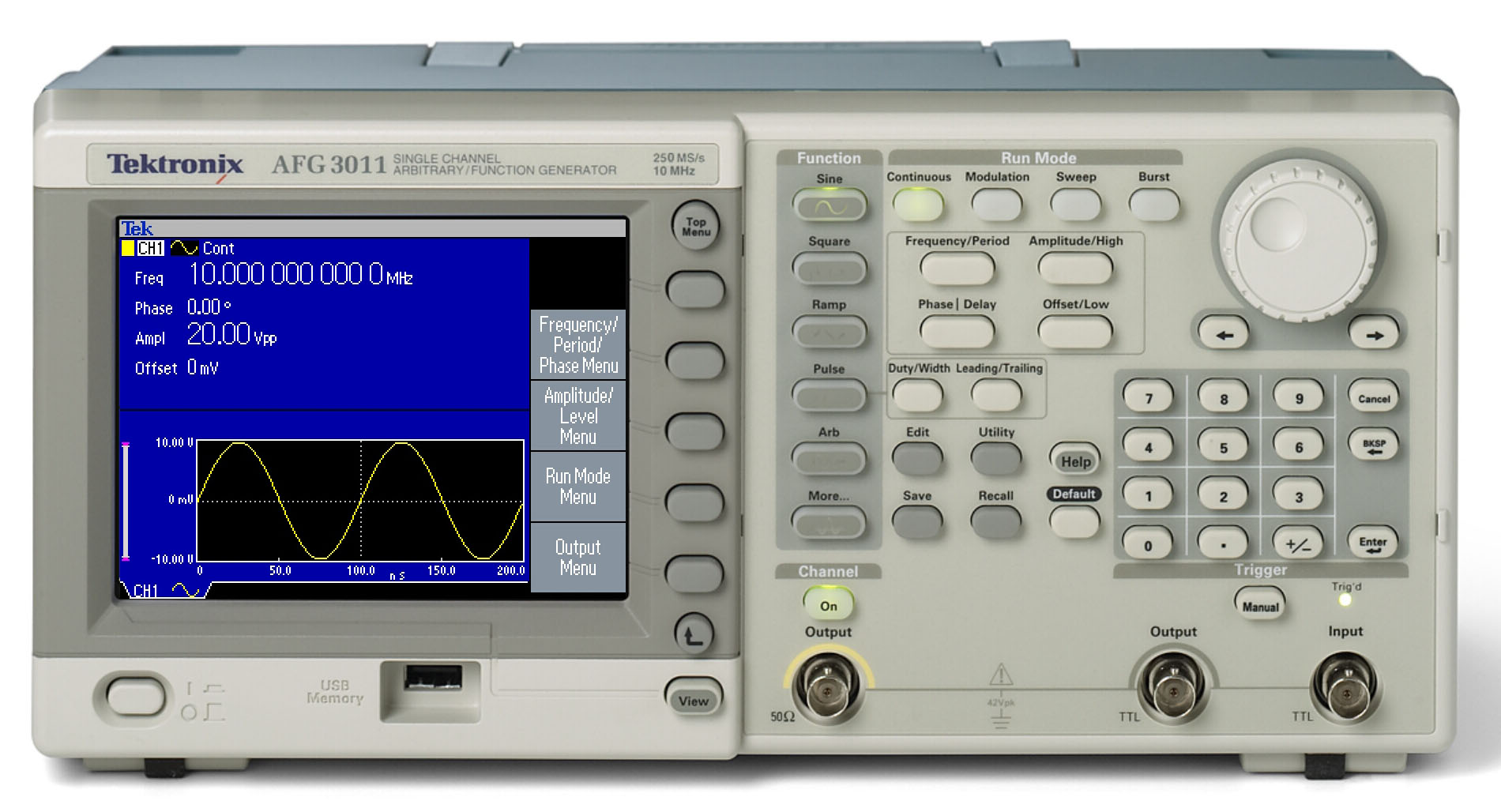

На смену генераторам сигналов Tektronix серии AFG3000C пришло новое поколение генераторов сигналов AFG31000.

Назвать генераторы сигналов AFG31000 следующим поколением можно только из уважения к предыдущей серии -генераторам AFG3000C, по сути, это совершенно новые генераторы сигналов с очень широкими функциональными возможностями.

Отличия в интерфейсе и то, что заметит пользователь в первую очередь, приведены в таблице:

AFG31000 AFG3000С
Интуитивно понятное управление с помощью многозонного сенсорного дисплея размером 9 дюймов Все управление кнопками, небольшой 5,6 дюйма дисплей отображает ограниченную информацию
Технология InstaView™ отображает реальный сигнал на нагрузке Отображение «идеального» сигнала на выходе генератора
Встроенный секвенсор генерирует форму сигнала на экране Не поддерживается из-за малого объема памяти
Технология ArbBuilder позволяет рисовать форму сигнала на экране прикосновением пальцев Необходимо установка ПО ArbExpress на компьютер для создания и передачи форм сигналов в генератор
Защита выходных каскадов генератора от перегрузки по напряжению и току минимизирует возможность повреждения прибора Защита от короткого замыкания

Несколько слов о новых технологиях.

Технология InstaView™ , или, как еще говорят - «встроенный осциллограф», позволяет отображать на экране генератора реальную форму сигнала, поступающего в нагрузку. Известно, что несогласованное сопротивление тракта выход генератора – коаксиальный кабель - вход нагрузки, а также паразитные емкость и индуктивность, возникающие в тракте, существенно влияют на сигнал. Искажения могут быть настолько сильными, что входные каскады нагрузки будут работать не в штатном режиме, что требует дополнительного подключения осциллографа и изучения сигнала на входе в нагрузку. При использовании Технология InstaView™ на экране прибора отображается реальный сигнал с искажениями, поступающий в нагрузку с учетом параметров подсоединения.

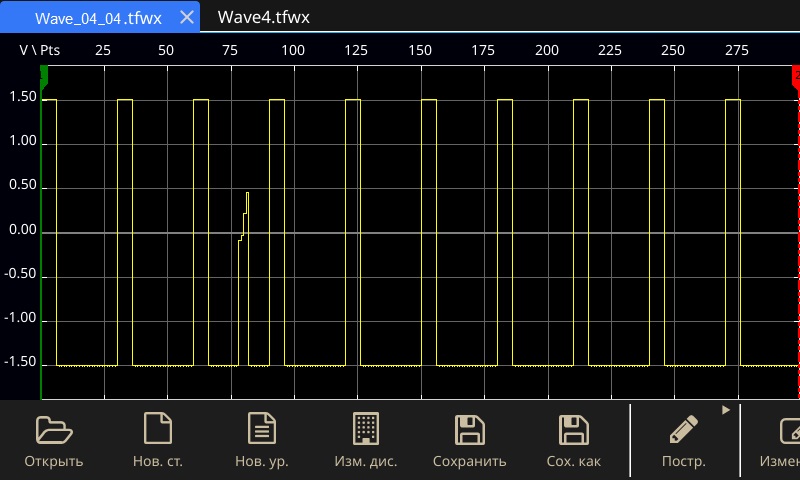

Технология ArbBuilder позволяет быстро нарисовать или изменить уже готовый сигнал пальцами. При этом сигнал можно сохранить в памяти и редактировать . Это удобно, особенно когда, например, надо изучить реакцию нагрузки на изменения сигнала.

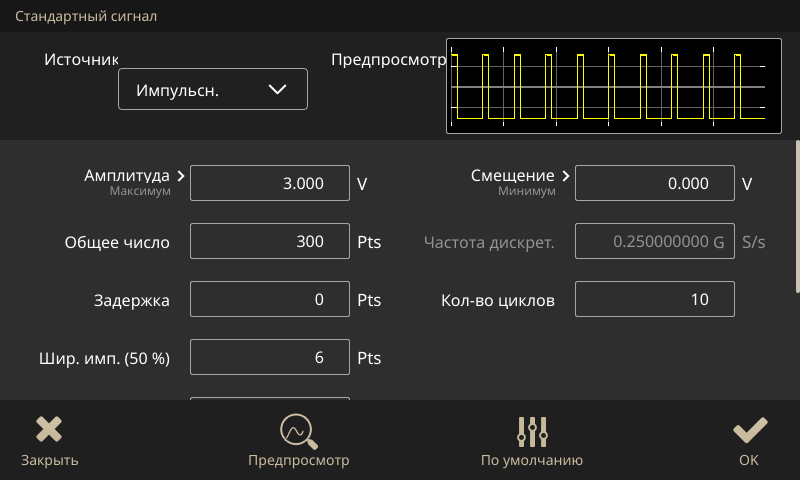

Вид отображения на экране - установка параметров сигнала:

Ниже в таблице приведены основные технические характеристики генераторов сигналов AFG31000 и AFG3000C:


AFG31000 AFG3000C
Диапазон частот:

cинусоидальный 25 / 50 / 100 / 150 / 250 MГц 25 / 50 / 100 / 150 MГц
прямоугольный, импульсный 25 / 40 / 80/ 120 / 160 MГц 25 / 40 / 50 / 100 MГц
Амплитуда ( синусоидальный, 50 Ом):
для моделей 25 и 50 МГц
для моделей 100 МГц
для моделей 150 МГц
для моделей 250 MГц

1 мВпп…10 Впп
1 мВпп…6 Впп
1 мВпп…5 Впп
1 мВпп…4 Впп

10 мВпп…10 Впп
20 мВпп…10 Впп
20 мВпп…8 Впп
не выпускается
Время нарастания 7 нс / 5 нс / 3,5 нс / 3 нс / 2 нс 9 нс / 7 нс / 5 нс / 3,5 нс
Джиттер (типовое значение) 2,5 пс 100 пс
Разрешение 14 бит 14 бит
Количество точек построения сигнала 16 М (128 М опционально) 128 К
Дисплей 9” емкостной сенсорный, 800х480 5,6” цветной, TFT LCD
