Новая бюджетная серия анализаторов спектра реального времени Rigol RSA3000E

Новая бюджетная серия анализаторов спектра реального времени Rigol RSA3000E

15.10.2019

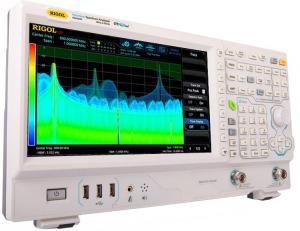

Компания Rigol Technologies выпустила новую серию анализаторов спектра реального времени RSA3000E. В состав серии вошли четыре модели: с максимальной частотой 3,0 ГГц (RSA3030E и RSA3030E-TG) и 1,5 ГГц (RSA3015E и RSA3015E-TG). В анализаторах спектра реального времени Rigol применяется новейшая инновационная технология UltraReal, что позволяет в режиме реального времени гарантированно захватывать сигналы с минимальной длительностью 9,3 мкс в полосе обзора до 10 МГц.

Все серии анализаторов спектра реального времени Rigol (RSA3000E, RSA3000 и RSA5000) могут работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). Применяемая в них инновационная технология UltraReal позволяет

Проводить анализ спектра в реальном времени с гарантированным захватом сигнала

  • Полоса анализа: штатно 10 МГц
  • Гарантированный захват сигналов 100% POI длительностью 9,3 мкс
  • Скорость обработки до 146484 преобразований в секунду
Запуск по частотной маске (FMT) Позволяет быстро захватывать и отображать кратковременные и спорадичные события

Различные, в т.ч. комбинированные режимы отображения

Для наибольшего удобства для анализа и обработки полученной информации новые анализаторы спектра имеют семь режимов визуализации в режиме реального времени.

Кроме отображения спектра в режиме свипирующего анализатора


новые анализаторы могут визуализировать сигнал, как в однооконном представлении, так и отображать два окна с разными видами на одном дисплее одновременно


Density (Спектральная плотность)


Spectrogram (Спектрограмма)


Power versus Time PvT (Распределение мощности во времени)


PVT& Normal


PVT& Spectrogram

Density& Spectrogram

Новые анализаторы спектра реального времени Rigol серии обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей

Фактически RSA3000E представляет собой экономную версию серии RSA3000, но, при этом, имеют существенно более низкую цену.

На сегодняшний день линейка анализаторов спектра Rigol реального времени выглядит следующим образом

Параметр / Серия RSA3000E RSA3000 RSA5000
Диапазон частот 9 кГц…1,5 ГГц (RSA3015E, RSA3015E-TG)
9 кГц…3,0 ГГц (RSA3030E, RSA3030E-TG)
9 кГц…3,0 ГГц (RSA3030, RSA3030-TG)
9 кГц…4,5 ГГц (RSA3045, RSA3045-TG)
9 кГц…3,2 ГГц (RSA5032, RSA5032-TG
9 кГц…6,5 ГГц (RSA5065, RSA5065-TG)
Погрешность опорного генератора 1 ppm (опция: 0,1 ppm)
Режим свипирующего анализатора GPSA
Фазовый шум (отстройка 10 кГц) -102 дБн/Гц -108 дБн /Гц
Полоса RBW 1 Гц…10 МГц
10 Гц…3 МГц
1 Гц…10 МГц (опция)
1 Гц…10 МГц
Полоса видео 1 Гц…10 МГц 1 Гц…10 МГц
ЭМИ фильтры опция: 200 Гц, 9 кГц, 120 кГц, 1 МГц штатно: 200 Гц, 9 кГц, 120 кГц, 1 МГц
DANL без п/у: -141 дБм
с п/у (опция): -161 дБм
без п/у: -145 дБм
с п/у (опция): -165 дБм
Частотный отклик 0,5 дБ 0,3 дБ
Трекинг-генератор для моделей с индексом "-TG". Диапазон частот: 100 кГц…макс.полоса анализатора
Режим анализатора реального времени RTSA
Полоса анализа в реальном времени 10 МГц
штатно: 10 МГц
опция: 25 МГц, 40 МГц
штатно: 25 МГц
опция: 40 МГц
Мин. длительность гарантир. захвата 9,3 мкс
штатно 9,3 мкс
опция 7,82 мкс; 7,45 мкс
7,45 мкс
Скорость БПФ 146484 FFT/сек
Визуализация 7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT& Spectrogram, Density& Spectrogram
Общие характеристики
Интерфейсы USB-host (4 шт), USB-device, LAN, HDMI
Дисплей 10,1 ", емкостной мультитач, 1024х600
Габаритные размеры 410х224х135 мм

Все модели анализаторов спектра реального времени Rigol серий RSA3000E, RSA3000 и RSA5000 можно приобрести у официального дистрибьютора Rigol Technologies, Inc - ООО "ИРИТ".
