Новые осциллографы смешанных сигналов Rigol серии MSO1000Z

24.06.2014

Компания Rigol выпустила новую серию цифровых осциллографов Rigol MSO1000Z.

Новые осциллографы серии MSO1000Z сочетают в себе возможности цифровых осциллографов DS1000Z и DS1000Z-S. В состав серии MSO1000Z вошли 4 модели: MSO1074Z, MSO1104Z, MSO1074Z-S и MSO1104Z-S и общее число осциллографов DS/MSO1000Z достигло восьми моделей

DS1074Z MSO1074ZDS1104Z MSO1104ZDS1074Z-S MSO1074Z-SDS1104Z-SMSO1104Z-S
Количество аналоговых каналов4
Количество цифровых каналов---16---16---16---16
Аналоговая полоса пропускания70 МГц 70 МГц 100 МГц 100 МГц 70 МГц 70 МГц 100 МГц 100 МГц
Макс.частота дискретизациианалоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Макс.скорость захвата осциллограмм до 30000 осц/сек
Встроенный цифровой генератор нет2 канала, 100 мГц~25 МГц, 14 бит
Автоматический покадровый регистратор до 60000 кадров (опция)
Интерфейсы USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Дисплей диагональ 7” , ЖК, TFT матрица, 800х480 точек

В осциллографах DS/MSO1000Z применена новая инновационная технология UltraVision

и все модели имеют

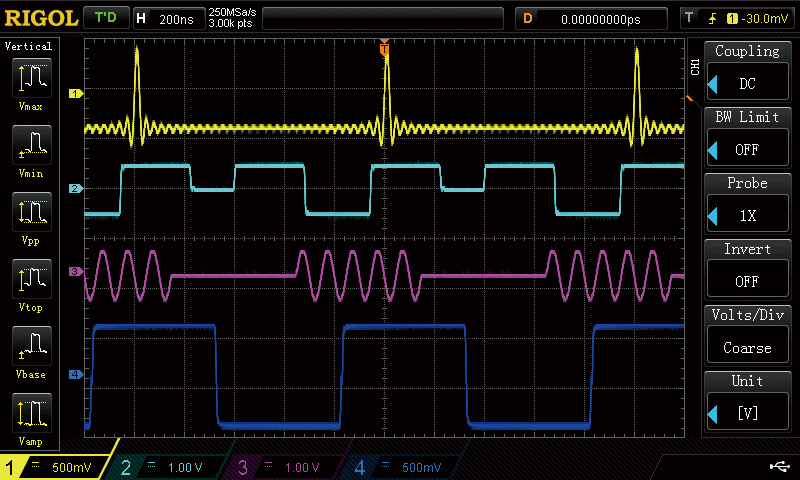

отображение формы аналоговых сигналов сразу по
четырем каналам

высокую скорость захвата осциллограмм
(до 30000 осц./сек)

большую глубину записи до 12 млн.точек (3 миллионов
точек на канал) с возможностью расширения до 24 млн.точек

256 градаций яркости при отображении сигнала


автоматическую регистрацию до 60000 кадров (опция)
с возможностью записи и воспроизведения записанных кадров

расширенную систему синхронизации


возможность запуска для последовательных шин
I2C, SPI, RS-232(опция)

расширенные математические операции


анализ спектров на основе БПФ


автоматические измерения со статистической обработкой
информации

тестирование по маске Годен-Негоден (Pass-Fail)



встроенный двухканальный цифровой генератор
(для моделей для моделей DS1074Z-S, DS1104Z-S,
MSO1074Z-S
и MSO1104Z-S)

Также для всех моделей DS/MSO1000Z используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других.

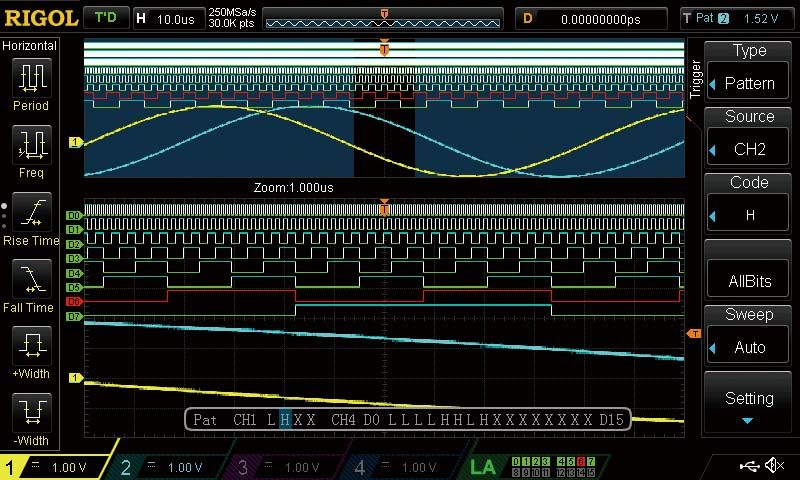

Новые приборы серии MSO1000Z являются осциллографами смешанных сигналов и благодаря 16-ти канальному логическому анализатору позволяют одновременно проводить анализ и отображать на дисплее корелированные во времени аналоговые и цифровые сигналы

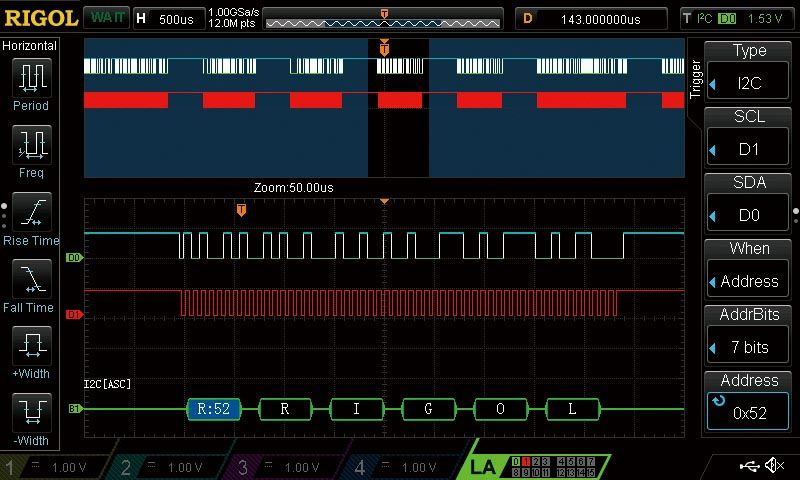

 Проводить запуск и декодирование сигналов последовательных шин на цифровых сигналах

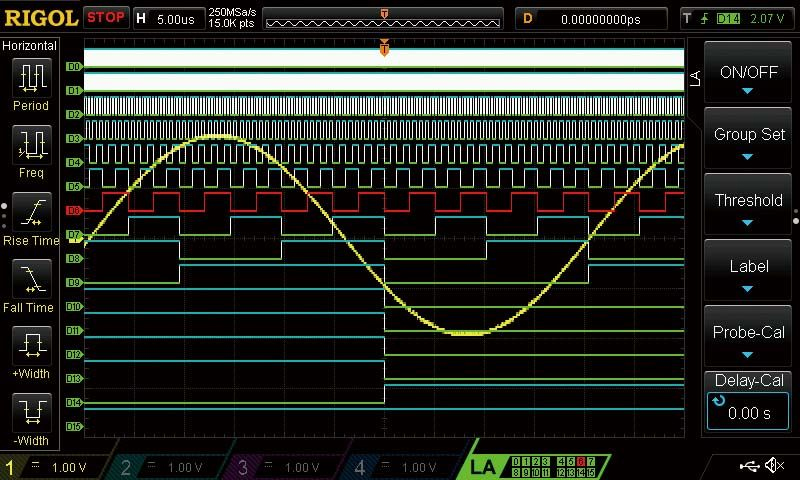

Каналы могут быть легко сгруппированы, а для облегчения работы использованы пользовательские метки

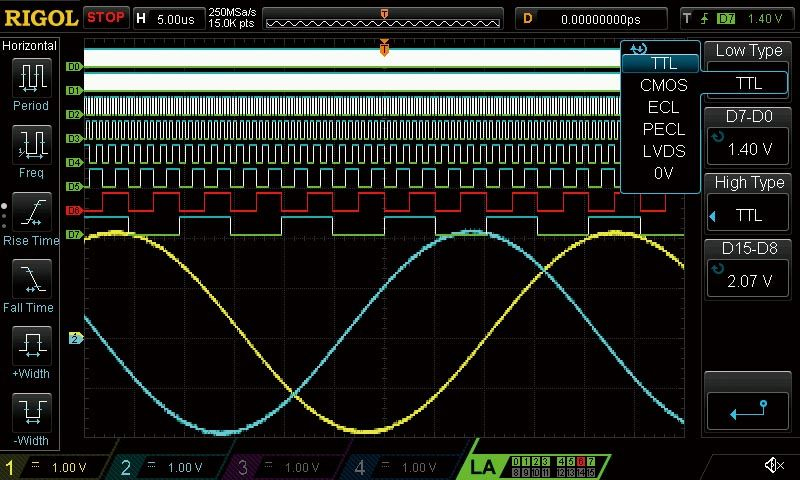

Пользователям предоставляются широкие возможности по выбору и установке пороговых уровней, в т.ч. заданных самим пользователем



Кроме того, все осциллографы DS/MSO1000Z имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail).




Цифровые осциллографы Rigol серий DS1000Z и MSO1000Z включены в Государственный реестр средств измерений за №54983-13 и могут использоваться в сфере метрологического контроля и надзора.

Новые модели цифровых осциллографов смешанных сигналов MSO1074Z, MSO1104Z, MSO1074Z-S и MSO1104Z-S и цифровые осциллографы Rigol DS1074Z, DS1074Z-S, DS1104Z и DS1104Z-S доступны к поставке по ОЧЕНЬ привлекательным ценам


Ждем Ваших заказов!
Следите за нашими новостями!

В ближайшее время появятся ряд информационных сообщений об обновлении ассортимента Rigol.
