Комбинированные осциллографы Tektronix MDO серии 3 - в Госреестре СИ РФ

03.02.2021

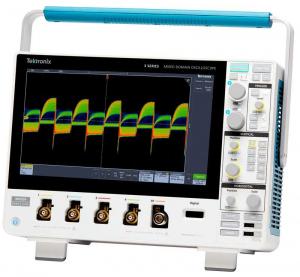

Приказом Федерального агентства по техническому регулированию и метрологии № 2179 от 23 декабря 2020 г по результатам испытаний для целей утверждения типа включены в Госреестр СИ РФ комбинированные осциллографы с анализатором спектра Tektronix MDO серии 3.

До 23 декабря 2025 года в сфере метрологического контроля и надзора могут использоваться двух и четырехканальные модели MDO32 и MDO34 с пятью опциями расширения полосы пропускания: 3-BW-100;3-BW-200; 3-BW-350; 3-BW-500; 3-BW-1000.
  • MDO32 3-BW-100, MDO32 3-BW-200, MDO32 3-BW-350, MDO32 3-BW-500, MDO32 3-BW-1000
  • MDO34 3-BW-100, MDO34 3-BW-200, MDO34 3-BW-350, MDO34 3-BW-500, MDO34 3-BW-1000

MDO32 3-BW-100 MDO34 3-BW-100
MDO32 3-BW-200 MDO34 3-BW-200
MDO32 3-BW-350
MDO34 3-BW-350
MDO32 3-BW-500
MDO34 3-BW-500
MDO32 3-BW-1000
MDO34 3-BW-1000
Аналоговая полоса пропускания 100 МГц 100 МГц 200 МГц 200 МГц 350 МГц 350 МГц 500 МГц 500 МГц 1 ГГц 1 ГГц
Число аналоговых каналов 2 4 2 4 2 4 2 4 2 4
Время нарастания (тип., расчет.)
(скорость развертки 10 мВ/дел. при входной нагрузке 50 Ом)
4 нс 4 нс 2 нс 2 нс 1,14 нс 1,14 нс 800 пс 800 пс 400 пс 400 пс
Частота дискретизации (1 канал) 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 5 Гвыб./с 5 Гвыб./с
Частота дискретизации (2 канала) 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 5 Гвыб./с 5 Гвыб./с
Частота дискретизации (4 канала) 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с 2,5 Гвыб./с
Длина записи (1 канал) 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб.
Длина записи (2 канала) 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб.
Длина записи (4 канала) 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб. 10 Мвыб.
Число цифровых каналов с опцией 3-MSO 16 16 16 16 16 16 16 16 16 16
Число выходных каналов генератора сигналов произвольной формы и стандартных функций с опцией 3-AFG 1 1 1 1 1 1 1 1 1 1
Число каналов анализатора спектра 1 1 1 1 1 1 1 1 1 1
Диапазон частот анализатора спектра 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц 9 кГц – 1,0 ГГц
Диапазон частот анализатора спектра с опцией 3-SA3 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц 9 кГц – 3,0 ГГц

Номер в Госреестре средств измерений 80245-20.

Срок действия свидетельства: до 23.12.2025.
