Четырехканальные осциллографы Актаком серии ADS-6000 с полосой пропускания 200 МГц

17.03.2021

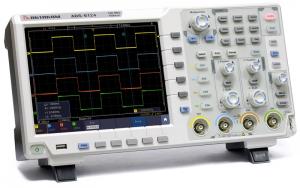

Две новые модели ADS-6124 и ADS-6124H с максимальной полосой пропускания до 200 МГц расширили линейку четырехканальных осциллографов Актаком серии ADS-6000. Приборы имеют глубину записи до 40 миллионов точек; скорость захвата осциллограмм до 70000 осц./сек; возможность запуска и декодирования сигналов последовательных шин I2C, SPI, RS232, CAN; сенсорный цветной тачскрин дисплей с разрешением 1024 x 768 точек.

Модель ADS-6124H отличается от ADS-6124 наличием высокопроизводительного АЦП с разрядностью 14 бит, что позволяет существенно улучшить разрешение по сравнению с 8-ми разрядными АЦП.

Функциональность ADS-6124 и ADS-6124H можно расширить путем установки опций цифрового мультиметра, генератора сигнала (ADS-6124), опции VGA и AV выхода. Также имеется возможность применять данные приборы при работах в полевых условиях и на выездах. Для этого предусмотрена возможность использования батарейного питания
Кроме того, обе модели имеют возможность запуска по сигналам последовательных шин I²C, SPI, RS-232, CAN, а также их декодирования. Если для ADS-6124 эта функция также реализуется при помощи установки дополнительных опций, то для модели ADS-6124H данный анализатор протоколов является штатной функцией.

В настоящее время модельный ряд цифровых осциллографов Актаком серии ADS-6000 выглядит следующим образом

Параметр
ADS-6064
ADS-6064H
ADS-6104
ADS-6104H
ADS-6124 ADS-6124H
Кол-во каналов 4
Полоса пропускания 60 МГц
100 МГц 200 МГц
Макс. частота дискретизации 1 Гвыб/с
Разрешение АЦП
8 бит
8/12/14 бит 8 бит 8/12/14 бит
8 бит 8/12/14 бит
Максимальная глубина записи 40 М точек
Скорость захвата осциллограмм 45 000 осц/сек
70 000 осц/сек 45 000 осц/сек 70 000 осц/сек 70 000 осц/сек
Горизонтальная развертка 2 нс/дел…1000 с/дел 1 нс/дел…1000 с/дел
Вертикальное отклонение 1 мВ/дел…10 В/дел
Тип запуска фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика
сигналы последовательных шин - опция
сигналы последовательных шин - штатно; сигналы последовательных шин - опция; сигналы последовательных шин - штатно; сигналы последовательных шин - опция; сигналы последовательных шин - штатно;
Анализатор протоколов I²C/SPI/RS-232 - опция ADS-6000DEC;
CAN - опция ADS-6000CAN
I²C, SPI, RS-232, CAN - штатно; I²C/SPI/RS-232 - опция ADS-6000DEC;
CAN - опция ADS-6000CAN
I²C, SPI, RS-232, CAN - штатно; I²C/SPI/RS-232 - опция ADS-6000DEC;
CAN - опция ADS-6000CAN
I²C, SPI, RS-232, CAN - штатно;
Цифровой мультиметр 3 3/4 разряда (4000 отсчетов), опция ADS-6000DMM
Генератор сигналов 2 канала, 25 МГц;
опция ADS-6000FG2
нет 2 канала, 25 МГц;
опция ADS-6000FG2
нет 2 канала, 25 МГц;
опция ADS-6000FG2
нет
Видеовыход VGA и AV выход - опция ADS-6000VGA
Дисплей 8”, ЖК сенсорный IPS 1024 x 768
Питание сеть AC 100 ~ 240 Вэфф., 50/60 Гц; батарейное питание XDS батарея
