AD8317 Логарифмический детектор

AD8317 - высокопроизводительный демодулирующий логарифмический усилитель, предназначенный для точного преобразования уровня ВЧ-сигнала в постоянное напряжение, пропорциональное его мощности в децибелах. Микросхема может работать как в режиме точного измерения мощности (RSSI), так и в качестве контроллера с обратной связью для управления внешними усилителями или аттенюаторами.

Ключевые особенности

• Широкополосность: Диапазон рабочих частот от 1 МГц до 10 ГГц. Высокая точность логарифмического преобразования сохраняется вплоть до 8 ГГц, при этом устройство обеспечивает полезную функциональность до 10 ГГц.
• Высокая точность: Ошибка логарифмической линейности составляет не более ±1 дБ во всём рабочем диапазоне температур.
• Динамический диапазон: Типовое значение — 55 дБ (относительно 50 Ом) на частотах до 8 ГГц. В диапазоне ±1 дБ ошибки динамический диапазон составляет не менее 50 дБ (на 5,8 ГГц) и 44 дБ (на 8 ГГц).
• Высокое быстродействие: Время реакции детектора на импульсный сигнал составляет 6 нс (спад) и 10 нс (нарастание), что позволяет регистрировать ВЧ-пакеты с частотой следования более 50 МГц.
• Низкое энергопотребление: Питание от 3,0 до 5,5 В при типовом токе потребления 22 мА. В режиме отключения (вывод TADJ подключён к VPOS) ток снижается до 200 мкА.
• Температурная стабильность: Микросхема обеспечивает беспрецедентную стабильность точки пересечения логарифмической шкалы (интерсепта) при изменении температуры окружающей среды (от –40°C до +85°C).

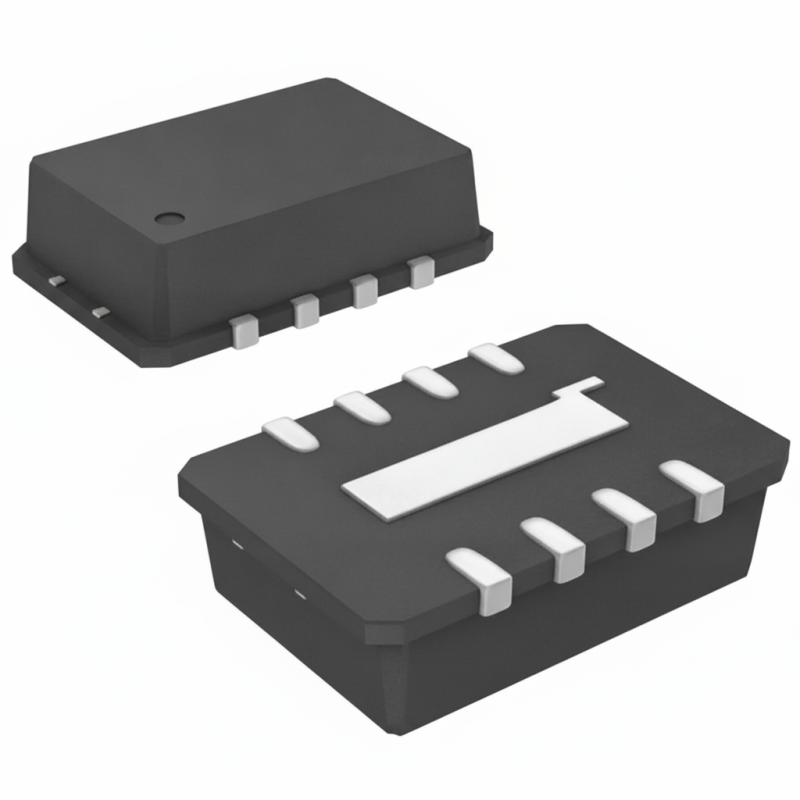

• Компактный корпус: Доступна в 8-выводном корпусе LFCSP размером 2×3 мм для поверхностного монтажа.

Принцип работы и режимы

В основе микросхемы лежит каскадный усилитель с прогрессивной компрессией (шесть каскадов с полосой 10,5 ГГц), каждый из которых оснащён собственной детекторной ячейкой. Выходной сигнал формируется как логарифмическая функция отношения входного напряжения к напряжению пересечения (интерсепту).

Микросхема поддерживает два режима:

1. Режим измерения (Measurement Mode): Вывод VOUT соединяется с VSET (обратная связь). Напряжение на VOUT линейно (в дБ) уменьшается с ростом входной мощности. Крутизна преобразования по умолчанию составляет –22 мВ/дБ, при этом выходное напряжение изменяется в диапазоне от 0,35 В (сильный сигнал) до 1,7 В (слабый сигнал).
2. Режим контроллера (Controller Mode): Связь между VOUT и VSET разрывается. На VSET подаётся опорное напряжение (уставка), а VOUT используется для управления внешним усилителем мощности (например, ADL5330) через цепь обратной связи. Система автоматически регулирует выходную мощность так, чтобы сигнал на входе детектора соответствовал уставке.

Основные технические параметры (выборка из спецификации)

• Динамический диапазон (±1 дБ): 50 дБ (от –54 до –4 дБм) на f = 5,8 ГГц, 25°C
• Динамический диапазон (±1 дБ): 44 дБ (от –46 до –2 дБм) на f = 8,0 ГГц, 25°C
• Крутизна преобразования: –22 мВ/дБ (типовое)
• Точка пересечения (интерсепт): 15 дБм (50 Ом, CW-сигнал)
• Время спада/нарастания: 6 нс / 10 нс (CLPF = открыт, RLOAD = 150 Ом)
• Ток потребления: 22 мА (тип.) / 30 мА (макс.)
• Входное сопротивление: 500 Ом || 0,7 пФ (НЧ эквивалент)

Назначение выводов (Pinout)

• INHI (Pin 1) — Вход ВЧ-сигнала (номинальный диапазон от –50 дБм до 0 дБм, требуется внешняя AC-связь).
• COMM (Pin 2) — Общий вывод (земля). Должен быть подключён к низкоимпедансной земляной плоскости.
• CLPF (Pin 3) — Конденсатор фильтра петли. В режиме измерения задаёт время импульсного отклика. В режиме контроллера определяет полосу пропускания интегратора ошибки.
• VSET (Pin 4) — Вход уставки для режима контроллера или вход обратной связи для режима измерения (входное сопротивление ~40 кОм).
• VOUT (Pin 5) — Выход детектора/контроллера (управляется PNP-каскадом с внутренним последовательным резистором 10 Ом и подтягивающим резистором 1,6 кОм на землю).
• TADJ (Pin 6) — Коррекция температурной компенсации. К выводу подключается резистор на землю, значение которого зависит от частоты сигнала (рекомендации: 18 кОм для 900 МГц, 8 кОм для 1,9–3,6 ГГц, 500 Ом для 5,8 ГГц, разомкнут для 8 ГГц).
• VPOS (Pin 7) — Напряжение питания (от 3,0 до 5,5 В). Требует развязки конденсаторами 100 пФ и 0,1 мкФ.
• INLO (Pin 8) — Общий вывод для ВЧ-входа (AC-связь с землёй через конденсатор).
• Exposed Pad — Нижний теплоотводящий контакт. Обязательно припаивать к земле для снижения теплового сопротивления и обеспечения стабильности работы.

Применение

• Управление выходной мощностью РЧ-передатчиков (PA setpoint control).
• Измерение уровня сигнала (RSSI) в базовых станциях, WLAN, WiMAX и радиолокационных системах.
• Системы автоматической регулировки усиления (АРУ/AGC) в паре с VGA (например, ADL5330).
• Мониторинг мощности в радиолиниях и контроль ВЧ-трактов.

Особенности применения

• Согласование входа: Для широкополосного согласования с 50 Ом рекомендуется установка внешнего резистора 52,3 Ом на стороне сигнала перед разделительными конденсаторами.
• Повышение крутизны: В режиме измерения крутизну можно увеличить, используя резистивный делитель в цепи обратной связи VOUT → VSET. Например, при делении пополам крутизна становится –44 мВ/дБ.
• Фильтрация выходного сигнала: Подключение конденсатора к CLPF позволяет снизить видеополосу (и выходные пульсации) ценой увеличения времени отклика.
