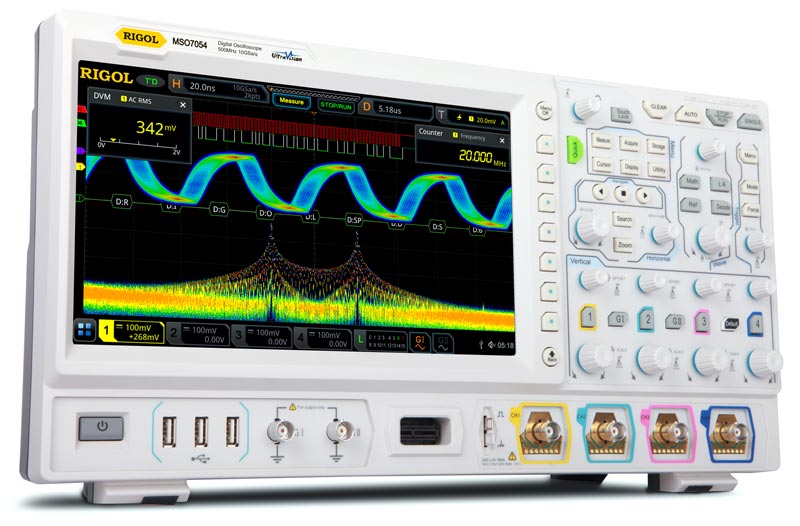

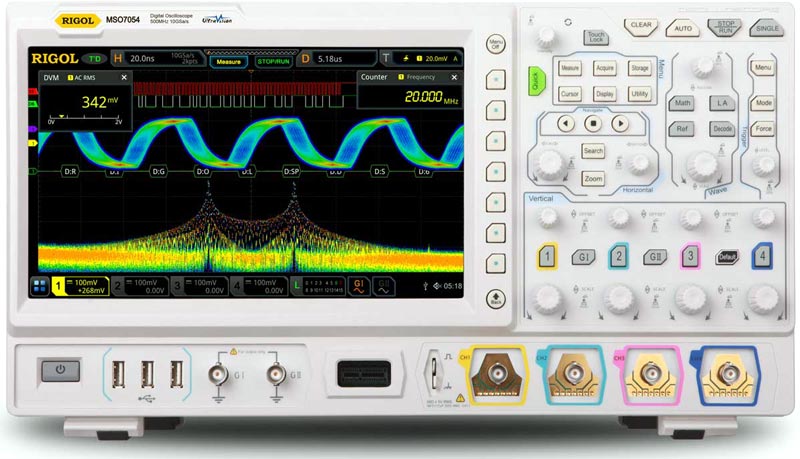

Для лабораторий, работающих с высокоскоростными интерфейсами и сложными встраиваемыми системами, производительность осциллографа часто упирается в скорость обработки данных. RIGOL MSO7014 — это прибор, построенный на базе проприетарного чипсета ASIC Phoenix, который выводит технологию UltraVision II на новый уровень, обеспечивая частоту дискретизации до 10 Гвыб/с в полосе 100 МГц.
Это не просто осциллограф, а универсальная инженерная станция «7-в-1», объединяющая в одном корпусе анализатор логики, спектроанализатор и генератор сигналов.
Техническое превосходство: Архитектура Phoenix и UltraVision II
Главное отличие MSO7014 от конкурентов — аппаратная мощь. Использование специализированных микросхем (ASIC) позволяет прибору обрабатывать огромные массивы данных в реальном времени без задержек интерфейса.
Экстремальная дискретизация: Частота 10 Гвыб/с гарантирует максимально точное восстановление фронтов импульсов.
Глубокая память (500 Mpts): Огромный объем памяти в стандартной комплектации позволяет записывать длительные последовательности сигналов, сохраняя при этом высокую частоту дискретизации.
Скорость захвата (> 600 000 осц/с): Минимизация «слепого времени» позволяет мгновенно фиксировать редкие случайные помехи и глитчи.
Зонный триггер (Zone Trigger): Уникальная функция визуального поиска — достаточно просто обвести область на экране, где появляется аномалия, и осциллограф сам настроит запуск на это событие.
Интеграция «7-в-1»: Полный контроль над системой
MSO7014 заменяет собой целую стойку приборов:
Цифровой осциллограф: 4 аналоговых канала.
Логический анализатор: 16 цифровых каналов (MSO) для отладки шин данных.
Анализатор протоколов: Декодирование и запуск по шинам I²C, SPI, UART, CAN, LIN, FlexRay, I²S, MIL-STD-1553.
Анализатор спектра: Полноценное быстрое преобразование Фурье (БПФ) в реальном времени.
Генератор сигналов (опция): 2-канальный встроенный генератор до 25 МГц.
Цифровой вольтметр: 3-разрядный вольтметр с автоматическими измерениями.
Частотомер: 6-разрядный прецизионный частотомер.
Область применения
Благодаря своей многозадачности и высокой скорости, RIGOL MSO7014 востребован в следующих инженерных отраслях:
Разработка и отладка встраиваемых систем (Embedded): Одновременный анализ аналоговых процессов и 16 цифровых линий позволяет быстро находить ошибки в таймингах между МК и периферией.
Автомобильная электроника: Глубокое декодирование шин CAN/LIN/FlexRay и устойчивость к сложным помехам делают его стандартом для диагностики ЭБУ и бортовых сетей.
Силовая электроника и преобразователи: Анализ переходных процессов и стабильности систем питания с использованием специализированных функций математической обработки.
Образование и НИОКР: Компактный формат прибора при избыточных характеристиках делает его идеальным инструментом для научно-исследовательских институтов и кафедр радиотехники.
Ключевые характеристики
Полоса пропускания 100 МГц (4 канала)
Макс. частота дискретизации 10 Гвыб/с
Глубина памяти 500 млн точек (500 Mpts)
Скорость захвата > 600 000 осц./сек
Дисплей 10.1", сенсорный, Full Touch

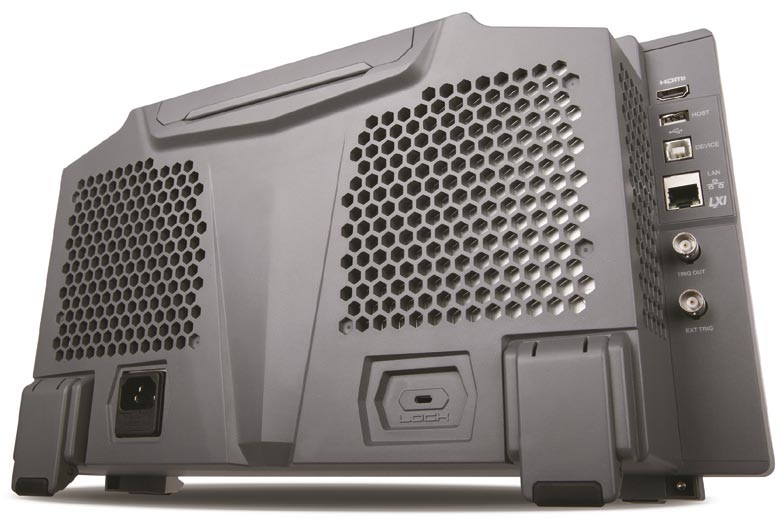

Интерфейсы USB, LAN (LXI), HDMI, Trig Out
RIGOL MSO7014 — это выбор профессионалов, которым нужен надежный инструмент для решения нестандартных задач. Встроенная система навигации по записи и возможность вывода изображения на внешний монитор через HDMI делают работу с прибором максимально эффективной в условиях длительных сессий отладки.
Аналоговые каналы:
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно
250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение
выкл; от 100 мс до 10 с; бесконечно
Яркость
256 уровней (ЖК HDMI)
Энергонезавсисмая память
Формат сохранения
настройки
setup (*.stp)
изображения
image (*.png, *.bmp, *.tif, *.jpg)
осциллограммы и данные
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)
Как активировать функцию логического анализатора в осциллографах Rigol серий MSO7000 и MSO8000?
Функция логического анализатора, т.е. возможность работать с цифровыми сигналами, автоматически активируется при установке пробника в разъем прибора. Для этих целей в серии MSO7000 и MSO8000 используется пробник RPL2316. Для приборов серии MSO7000 данный пробник входит в комплект поставки, для приборов серии MSO8000 - не входит и приобретается дополнительно. Кроме данного пробника для активации в приборе логического анализатора ничего дополнительного докупать не надо. Наверх
Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
Произойдет автоматический переход на страницу генерации ключа лицензии на сайте Rigol.
В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
В графу Verification code вводите код верификации, что прописан справа от данной графы.
Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
Выполняете пп.1-6. способа 1
Сохраняете полученный сгенерированный код
Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
Соединяете ПК и прибор кабелем USB
Находите в ПО свой прибор (например MSO7054)
Вызываете панель управления SCPI командами
В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
После активации опций прибор рекомендуется перезапустить заново
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
