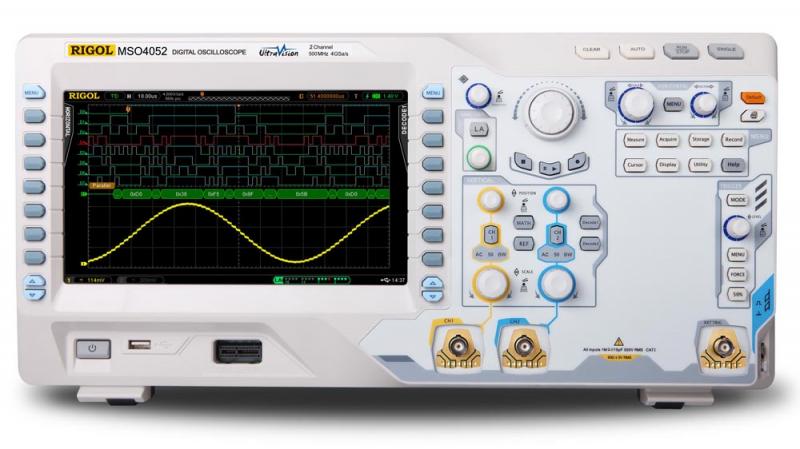

MSO4012 Rigol Цифровой осциллограф

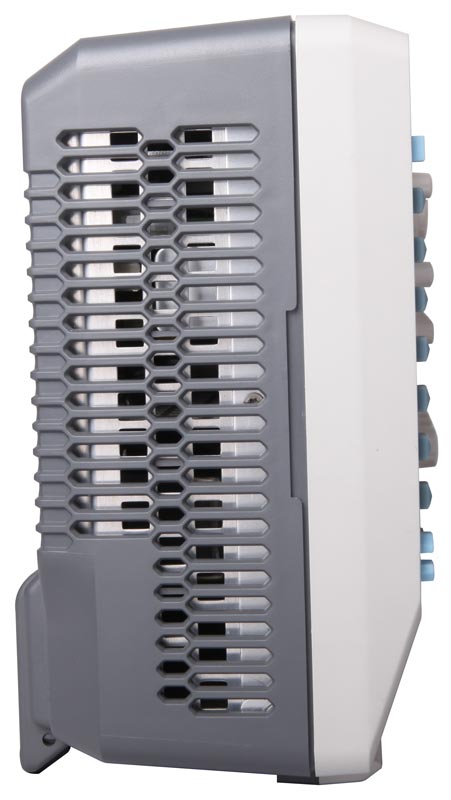

MSO4012 Rigol Цифровой осциллограф

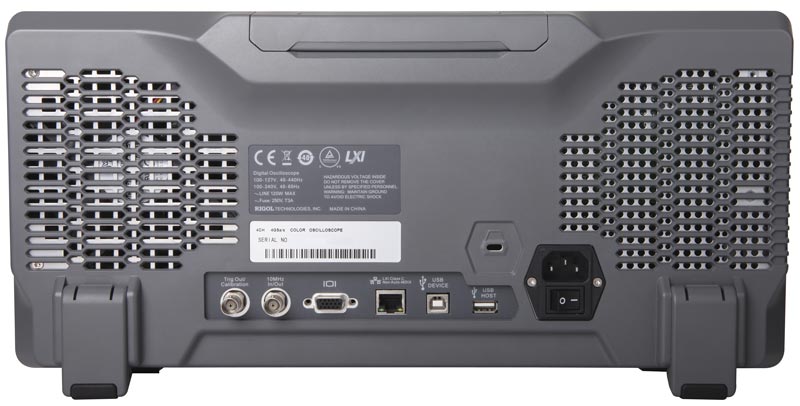

MSO4012 Rigol Цифровой осциллограф - вид сзади
Торговая марка: RIGOL
Номер в Госреестре СИ: 54988-13
Снято с производства
Замена: MSO7014, MSO5102 Rigol
USB Host LAN

Цифровой осциллограф смешанных сигналов: 2 аналоговых канала + 16 цифровых. Полоса пропускания - 100 МГц. Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал). Макс. память - 140 М (70 М на каждый канал). Входной импеданс: 1 МОм и 50 Ом. Скорость захвата 110000 осц/сек. 256 градаций яркости. Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, RS232/UART, SPI, USB, FlexRay. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (200000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Логич.анализатор: 1Гвыб/сек, 28 М точек 85000 осц /сек. Интерфейс: 2USB-host, USB-device, LAN, VGA. Дисплей: 23 см (9"), цветной, TFT, 800 х 480. Вес: 4,8 кг. Размеры: 440 x 218 x 130 мм.

Розничная цена: недоступно

НДС включён в цену

На заказ



Цифровой осциллограф Rigol MSO4012 объединяет в себе незаурядные технические характеристики, исключительные возможности по анализу сигналов и инновационные технологии, благодаря чему осциллограф Rigol MSO4012 является незаменимым инструментом для проведения НИОКР.

В цифровом осциллографе MSO4012 используется разработанная компанией Rigol инновационная технология UltraVision, которая сочетает в себе удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм, большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин. Применение этой технологии в цифровом осциллографе Rigol MSO4012 делает его эффективным инструментом при разработке, диагностике и отладке цифровых и аналоговых электронных устройств. Широкий выбор интерфейсов для дистанционного управления позволяет интегрировать осциллограф MSO4012 в измерительную лабораторию практически любой конфигурации.

Кроме того, в осциллографе Rigol MSO4012 имеется 16-канальный логический анализатор, что позволяет применять этот осциллограф для проектирования и анализа устройств со смешанными сигналами.

Технические характеристики

Характеристика Значение
Полоса пропускания 100 MГц
Количество каналов 2 аналоговых канала + 16 цифровых каналов + внешний запуск
Регистрация Режим Обычный
Пиковый детектор. Аналоговые каналы: 250 пс - один канал, 500 пс - два канала. Цифровые каналы 1 нс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)
Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала)
Цифровые каналы: 1 Гвыб/сек

Режим высокого разрешения 12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс
Аналоговые каналы: 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Цифровые каналы: 101 кΩ±1% || 9 пФ±1 пФ

Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение (1 МОм)
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
горизонтальной системы
Скорость захвата осциллограмм
110000 осц./сек (поточечное отображение, цифровые каналы отключены)
85000 осц/сек (цифровые каналы включены)
Интерполяция
(sin x)/x
Глубина записи Аналоговые каналы:
140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал
70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала

Цифровые каналы:
Максимально до 28 М точек

Коэффициент развертки
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±4 ppm
Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....1000 с
Режимы
Y-T, X-Y, самописец, задержка
Параметры вертикальной системы
(аналоговые каналы)
Вертикальное разрешение
8 бит
Вертикальное отклонение 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм
1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Диапазон смещения на импедансе 50 Ом
±1,2 В (1 мВ/дел ~ 124 мВ/дел)
±12 В (126 мВ/дел ~ 1 В/дел)
на импедансе 1 МОм
±2 В (1 мВ/дел ~ 225 мВ/дел)
±40 В (230 мВ/дел ~ 1 В/дел)
Полоса пропускания для аналогового периодического сигнала (-3 дБ)
DC ~ 100 МГц
Полоса пропускания для однократного сигнала DC ~ 100 МГц
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤3,5 нс (типичное)
Погрешность коэф.усиления ±2% полной шкалы
Погрешность смещения
0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел
0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
≥40 дБ
Параметры вертикальной системы
(цифровые каналы)
Вертикальное разрешение
1 бит
Выбор значения порога
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Пользовательский
Диапазон установки порога
±20,0 В с шагом 10 мВ
Точность установки порога ±100 мВ + 3% от установленного значения
Динамический диапазон
±10,0 В+ пороговое значение
Минимальный размах напряжения
500 мВпик-пик
Измерения Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±0,8 В
Режим запуска
Авто, обычный, одиночный
Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 4 нс ~ 4 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 4 нс ~ 4 с
Запуск по скорости нарастания
Условие запуска
положительная скорость: >, <, внутри диапазона
отрицательная счкорость: >, <, внутри диапазона
Ширина окна (время) 10 нс ~ 1 с
Запуск по N фронту
Тип фронта нарастающий, спадающий
Время 40 нс ~ 1 с
Номер фронта 1 ~ 65535
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Cтандарт 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
RS-232/UART запуск
Полярность нормальная, инвертированная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Разрядность 5 бит, 6 бит, 7 бит, 8 бит
I2C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 255, 0 ~ 1023
Длина 1 ~ 5 байт


SPI запуск
Условие CS, TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
CAN запуск Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска SOF, EOF, Frame Type, Frame Error
Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки выбора от 5% до 95%
Тип окна Data, Remote, Error, OverLoad
Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с
Условие запуска окно, символ, ошибка, TSS
USB запуск Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend

Основные технические характеристики

Дисплей

Тип дисплея диагональ 9” (229 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Отображение
точки, вектора

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный
2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Питание

Напряжение 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц
100 ~ 240 Вэфф. AC, 50/60 Гц
Потребляемая мощность <120 Вт
предохранитель 3 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 440 мм × 218 мм × 130,0 мм (Ш*В*Г)
Вес Около 4,8 кг (7,1 кг с упаковкой)

Стандартная комплектация

  • осциллограф
  • осциллографические щупы: пассивные пробники 500 МГц RP3500A– 2 шт
  • пробник логического анализатора RPL2316
  • сетевой кабель
  • крышка на переднюю панель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация

  • комплект для монтажа в стойку RM-DS4000
  • адаптер USB-GPIB
  • пассивный пробник RP2200
  • пассивный пробник RP3300A
  • пассивный пробник RP3500A
  • пассивный пробник RP5600A
  • пассивный пробник RP6150A
  • дифференциальный активный пробник RP7150A
  • высоковольтный пробник RP1300H
  • токовый пробник RP1001C
  • токовый пробник RP1002C
  • токовый пробник RP1003C
  • токовый пробник RP1004C
  • токовый пробник RP1005C
  • блок питания для токовых пробников RP1000P
  • дифференциальный высоковольтный пробник RP1025D
  • дифференциальный высоковольтный пробник RP1050D
  • дифференциальный высоковольтный пробник RP1100D
  • адаптер 50 Ом RT50J
  • опция декодирования RS232/UART SD-RS232-DS4000
  • опция декодирования I2C/SPI SD-I2C/SPI-DS4000
  • опция декодирования CAN/LIN и запуск по LIN SD-AUTO-DS4000
  • комплект опций BND-MSO/DS4000
  • опция декодирования FlexRay SD-FlexRay-DS4000
  • опция для анализа источников питания Ultra Power Analyzer UPA-DS

Часто задаваемые вопросы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?

  • Как активировать опции для приборов Rigol?
    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    Для данного прибора на нашем сайте доступна документация.
    Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
