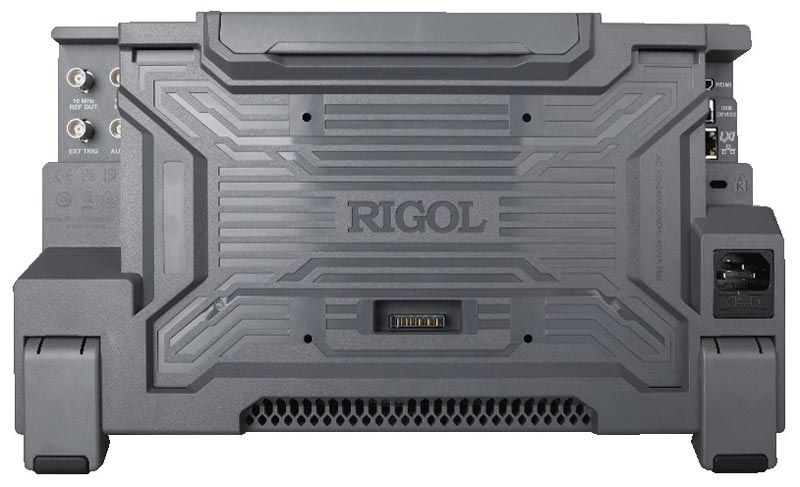

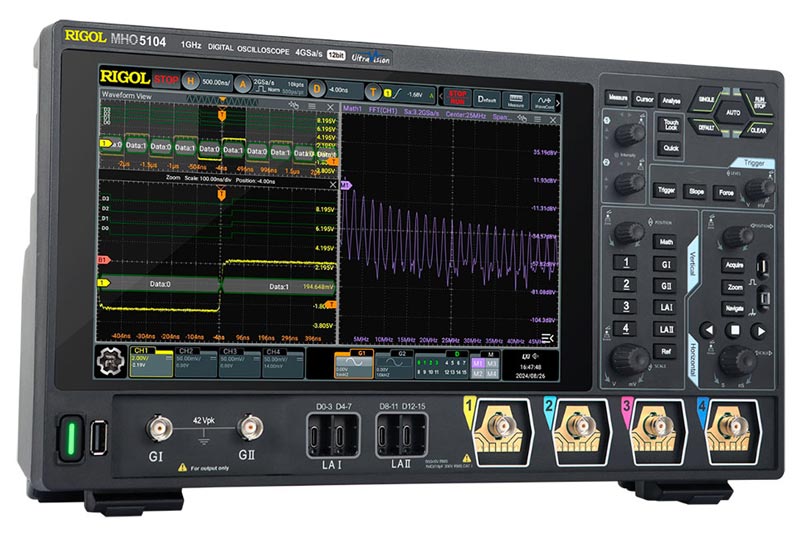

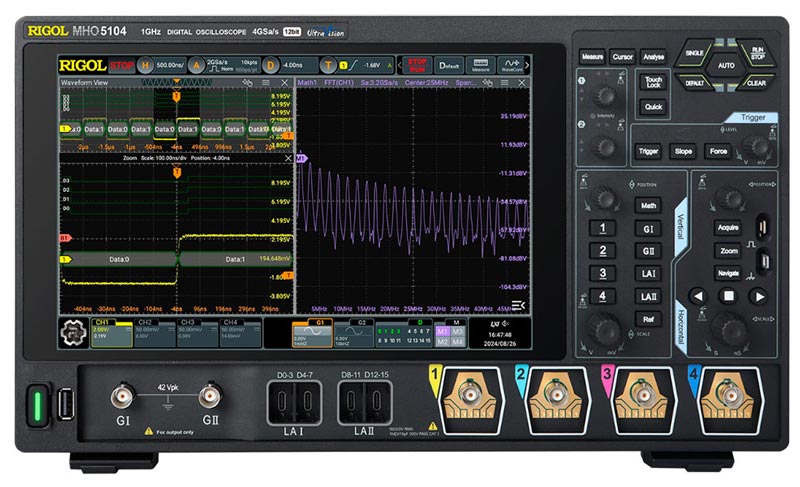

RIGOL MHO5104 Осциллограф смешанных сигналов
RIGOL MHO5104 Осциллограф смешанных сигналов
|
|
|
Торговая марка:
Гарантийный срок: 36 месяцев

4 аналоговых + внешний запуск. 16 цифровых каналов. Максимальная полоса пропускания – 1 ГГц. Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал). Максимальная память - 500 М точек. АЦП 12 бит. Скорость захвата 200000 осц/сек (вект.), 1000000 осц./сек (регистратор). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (16 типов штатно, 4 - опция). Декодирование протоколов 4 штатно, 5 - опция. 41 тип автоизмерений. Анализ АЧХ (диаграммы Боде). БПФ. Генератор (опция). Цифровой вольтметр. Частотомер. Интерфейс: USB-host, USB-device, LAN (LXI-C), HDMI. Дисплей: 10,1", цветной, сенсорный, 1280 х 800. Вес: 5,3 кг. Размеры: 335 x 235 x 154 мм.
|
Розничная цена:
1 151 616,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Осциллограф смешанных сигналов RIGOL MHO5104 представляет собой мощный инструмент для отладки современных радиоэлектронных устройств, предлагая инженерам множество необходимых функций, включая измерение и анализ аналоговых и цифровых сигналов, декодирование сигналов последовательных шин, анализ АЧХ на основе диаграмм Боде и многое другое.
Технические характеристики
|
Характеристика
|
Значение
|
|
Полоса пропускания
|
50 Ом
|
1 ГГц
|
|
1 МОм
|
500 МГц
|
Режим дискретизации
|
Реальное время
|
|
Количество каналов
|
4 аналоговых + внешний запуск + 16 цифровых каналов
|
Макс. скорость захвата осциллограмм
|
200000 осц./сек (векторный режим)
1000000 осц./сек (режим регистратора)
|
|
Время нарастания (50 Ом), тип
|
≤440 пс (при всех включенных каналах)
≤400 пс (при одном или половине включенных каналах)
|
|
Регистрация
|
Режим
|
Обычный
Пиковый детектор: 500 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение (14 бит, 16 бит)
Регистратор (скорость захвата до 1000000 осц./сек)
|
Макс. дискретизация (реальное время)
|
4 Гвыб/сек (один или половина включенных каналов), 2 Гвыб/сек (все каналы включены)
|
|
Глубина записи
|
500 М точек (один или половина включенных каналов)
250 М точек (все каналы включены)
|
Параметры вертикальной системы аналоговых каналов
|
Связь по входу
|
открытый, закрытый или земля
|
Входной импеданс
|
1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1%
|
Учет ослабления пробников напряжения
|
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X,1500X, 2000X, 5000X, 1000X, 1500X, 2000X, 5000X, пользовательское
|
|
Учет ослабления пробников тока
|
0.001 V/A, 0.002 V/A, 0.003 V/A, 0.005 V/A, 0.01 V/A, 0.02 V/A, 0.03 V/A, 0.05 V/A, 0.1 V/A, 0.2 V/A, 0.3 V/A, 0.5 V/A, 1 V/A, 2 V/A, 3 V/A, 5 V/A, 10 V/A, пользовательское
|
|
Определение пробников
|
автоматическое определение пробников Rigol
|
Макс. входное напряжение
|
1 МОм
|
300 Вскз CAT I, 400 Впик
|
|
50 Ом
|
5 Вскз
|
Вертикальное разрешение
|
12 бит (16 бит в режиме высокого разрешения)
|
|
Эффективное количество ENOB (тип.) (50 Ом, 50 мВ/дел)
|
7,7 бит (1 ГГц)
7,7 бит (500 МГц)
8 бит (250 МГц)
6,4 бит (20 МГц)
|
Вертикальное отклонение
|
1 МОм
|
100 мкВ/дел ~ 10 В/дел
|
|
50 Ом
|
100 мкВ/дел ~ 1 В/дел
|
Диапазон смещения
|
1 МОм
|
± 1 B (≥1 мВ/дел, ≤65 мВ/дел)
± 10 В (65 мВ/дел ~ 270 мВ/дел)
± 20 В (270 мВ/дел ~ 2.75 В/дел)
±100 В (2.75 мВ/дел ~ 10 В/дел )
|
|
50 Ом
|
±1 В (≥1 мВ/дел, ≤135 мВ/дел)
±4 В (>135 мВ/дел ~1 В/дел)
|
|
Динамический диапазон
|
±4 дел (12 бит)
|
|
Ограничение полосы пропускания
|
20 МГц, 250 МГц, полная - выбирается для каждого канала
полоса пропускания автоматически становится 250 МГц при развертке ≤500 мкВ
полоса пропускания автоматически становится 20 МГц при развертке ≤200 мкВ
|
|
Погрешность коэфф. усиления
|
±2% от полной шкалы (< 5 мВ), ±1% от полной шкалы (≥ 5 мВ),
|
Погрешность смещения
|
≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
|
ESD защита
|
±8 кВ (на входе BNC)
|
|
Изоляция между каналами
|
≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса)
|
Параметры вертикальной системы цифровых каналов
|
Количество каналов
|
16 цифровых (D0 ~ D15)
4 группы (D0 ~ D3, D4 ~ D7, D8 ~ D11, D12 ~ D15)
|
|
Диапазон порогов
|
±15 В с шагом 10 мВ
|
|
Погрешность установки порога
|
±(100 мВ + 3% от установленного значения)
|
|
Уровень порогов
|
TTL (1,4 В)
CMOS5.0 (+2,5 В); CMOS3.3 (+1,65 В)
CMOS2.5 (+1,25 В); CMOS1.8 (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
|
|
Максимальное входное напряжение
|
±40 В Впик CAT I; переходное перенапряжение 800 Впик
|
|
Максимальный динамический диапазон
|
±10 В + значение порога
|
|
Минимальный размах напряжения
|
500 мВп-п
|
|
Входной импеданс
|
~100 кОм ±1% || 11 пФ
|
|
Вертикальное разрешение
|
1 бит
|
|
Уровень шума
|
Полоса пропускания 1 ГГц (50 Ом)
|
100 мкВ/дел (20 МГц ограничение п/п)
|
31.2 мкВскз
|
|
200 мкВ/дел (20 МГц ограничение п/п)
|
66 мкВскз
|
|
500 мкВ/дел (20 МГц ограничение п/п)
|
74.4 мкВскз
|
|
1 мВ/дел
|
139.2 мкВскз
|
|
2 мВ/дел
|
136.8 мкВскз
|
|
5 мВ/дел
|
145.2 мкВскз
|
|
10 мВ/дел
|
406.8 мкВскз
|
|
20 мВ/дел
|
465.6 мкВскз
|
|
50 мВ/дел
|
694.8 мкВскз
|
|
100 мВ/дел
|
1152 мкВскз
|
|
200 мВ/дел
|
4.92 мВскз
|
|
500 мВ/дел
|
7.2 мВскз
|
|
1 В/дел
|
11.52 мВскз
|
|
Полоса пропускания 500 МГц (1 МОм)
|
100 мкВ/дел (20 МГц ограничение п/п)
|
54 мкВскз
|
|
200 мкВ/дел (20 МГц ограничение п/п)
|
52.8 мкВскз
|
|
500 мкВ/дел (20 МГц ограничение п/п)
|
78 мкВскз
|
|
1 мВ/дел
|
130.8 мкВскз
|
|
2 мВ/дел
|
127.2 мкВскз
|
|
5 мВ/дел
|
153.6 мкВскз
|
|
10 мВ/дел
|
270 мкВскз
|
|
20 мВ/дел
|
331.2 мкВскз
|
|
50 мВ/дел
|
614.4 мкВскз
|
|
100 мВ/дел
|
3 мВскз
|
|
200 мВ/дел
|
3.6 мВскз
|
|
500 мВ/дел
|
12.84 мВскз
|
|
1 В/дел
|
16.08 мВскз
|
|
2 В/дел
|
24.36 мВскз
|
|
5 В/дел
|
117.84 мВскз
|
|
10 В/дел
|
156.36 мВскз
|
Параметры
горизонтальной системы
|
Коэффициент развертки
|
200 пс/дел ~ 500 с/дел
|
Временное разрешение
|
20 пс
|
Погрешность временной базы
|
±1.5 ppm ± 1 ppm/год
|
|
Максимальная задержка
|
Пред-запуск: -5 делений
Пост-запуск: 1 с или 100 дел, что больше
|
|
Задержка между аналоговыми каналами
|
≤200 пс
|
Режимы
|
Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
|
|
Измерения
|
Курсорные
|
Количество курсоров
|
2 пары XY курсоров
|
|
Режимы
|
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
|
|
Измерения в X-Y режиме
|
X = Канал 1, Y = Канал 2
|
|
Автоматические
|
Количество автоизмерений
|
41 тип, 14 измерений может отображаться одновременно
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15), результат математической обработки (Math1 ~ Math4)
|
|
Диапазон измерения
|
основное окно, растяжка Zoom
|
Макс. количество
отображаемых на канал
|
33 типа
|
|
Вертикальные
|
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
|
|
Горизонтальные
|
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
|
Другие
|
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
|
|
Статистика
|
текущее, среднее, максимальное, минимальное, стандартная девиация, счетчик
|
|
Математические операции
|
Количество отображаемых одновременно
|
4
|
Операции
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
|
Цветовая градация
|
Поддерживается в математических операциях, в т.ч. БПФ
|
|
БПФ (FFT)
|
Макс.длина
|
1 М точек
|
Тип окна
|
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
|
Поиск пиков
|
макс. 15 пиков
|
|
Поиск и навигация
|
Тип
|
фронт, импульс
|
|
Источник
|
аналоговые каналы
|
Отображение
|
таблица событий во внутренней или внешней памяти
|
|
Кнопки навигации
|
Навигация по времени: позволяет перейти к полученным сигналам в определенном временном порядке.
Навигация по событиям: с помощью клавиш навигации просматривает результаты поиска событий и переходит к указанному событию.
|
|
Анализ осциллограмм
|
Pass / Fail
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запись
|
Источник
|
любые аналоговые и цифровые каналы
|
|
Макс. количество сегментов
|
500000 событий запуска
|
Режим
|
воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
|
|
Цветовая градация
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Темы
|
температура, интенсивность
|
|
Режим
|
во всех режимах
|
Система запуска
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети
|
|
Режим запуска
|
Авто, обычный, одиночный
|
|
Тип связи
|
AC (16 кГц для внутреннего запуска), DC, ФВЧ (для внутреннего запуска: 200 кГц), ФНЧ (для внутреннего запуска: 180 кГц)
|
|
Шумовая режекция
|
Вкл / Выкл
|
|
Блокировка уровня запуска
|
8 нс ~ 10 с
|
|
Полоса запуска
|
Внутренний
|
аналоговая полоса осциллографа
|
|
Внешний
|
200 МГц
|
|
Чувствительность триггера
|
Внутренний
|
≥50 мВ/дел: 0,5 делений
0.7 дел (с включенной шумовой режекцией)
|
|
Внешний
|
200 мВп-п (DC ~ 100 МГц)
500 мВп-п (100 МГц~ 200 МГц)
|
Диапазон уровня запуска
|
Внутренний
|
±5 делений от центра экрана
|
|
Внешний
|
±5 В
|
|
Сеть
|
фикс. 40% ~ 60%
|
|
Внешний запуск EXT TRIG
|
Входной импеданс
|
1 МОм±1%, BNC разъем
|
|
Джиттер запуска (тип.)
|
< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
|
|
Типы запуска
|
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN
Опционально: FlexRay, LIN, I²S, MIL-STD-1553
|
Запуск по фронту
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15), EXT, сеть AC Line
|
|
Запуск по длительности импульса
|
Условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
Запуск по скорости нарастания
|
Условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
|
Стандарт
|
480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
Запуск по длительности события
|
Установка
|
H, L, X
|
Условие запуска
|
>, <, внутри интервала<>, вне интервала ><
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
Запуск по истечении времени (TimeOut)
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
Запуск по ранту
|
Условие
|
прохождение через заданный уровень
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по окну
|
Тип фронта
|
нарастающий, спадающий
|
Позиция запуска
|
вход, выход, время
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по задержке
|
Фронт
|
нарастающий, спадающий
|
|
Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
Запуск Установка / Удержание
|
Фронт
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
RS-232/UART запуск
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Скорость
|
до 20 Мбит/сек
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
I²C запуск
|
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
SPI запуск
|
Условие запуска
|
CS, TimeOut
|
|
Разрядность
|
4 бит ~ 32 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
|
CAN запуск
|
Условие запуска
|
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random Error
|
|
Тип сигнала
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 5 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
FlexRay запуск
(опция MHO/DHO5000-FLEXAA)
|
Условие запуска
|
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
|
|
Скорость
|
до 10 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
LIN запуск
(опция MHO/DHO5000-FLEXA)
|
Условие запуска
|
Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
|
|
Скорость
|
до 20 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
I²S запуск
(опция MHO/DHO5000-FLEXA)
|
Тип канала
|
левый, правый, левый и правый
|
|
Условие сравнения
|
=, ≠, >, <, <>, ><
|
|
Режимы
|
I2S, LJ, RJ
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
MIL-STD-1553 запуск
(опция MHO/DHO5000-FLEXA)
|
Условие запуска
|
Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
Декодирование сигналов
|
Типы шин
|
Штатно: Parallel, RS232/UART, I²C, SPI, CAN
Опционально: FlexRay, LIN, I²S, MIL-STD-1553
|
Параллельные шины Parallel
|
Разрядность
|
4 бит
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
RS-232/UART
|
Разрядность TX/RX
|
5 бит ~ 9 бит
|
|
Скорость
|
до 20 Мбит/сек
|
|
Четность
|
Odd, Even, нет
|
|
Стоповые биты
|
1 или 2 бита
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
I²C
|
Параметр
|
Адрес (c или без бита R/W), данные, ACK
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
SPI
|
Параметр
|
MISO/MOSI данные
|
|
Тип
|
CS, TimeOut
|
|
Разрядность
|
4 бит ~ 32 бит
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
|
CAN
|
Параметр
|
Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
|
|
Тип
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 5 Мбит/сек
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
CAN-FD
(опция MHO/DHO5000-FLEXA)
|
Параметр
|
Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
|
|
Тип
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 10 Мбит/сек
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
FlexRay
(опция MHO/DHO5000-FLEXA)
|
Параметр
|
ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS
|
|
Тип
|
BP, BM, RX/TX
|
|
Скорость
|
до 10 Мбит/сек
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
|
LIN
(опция MHO/DHO5000-FLEXA)
|
Протокол
|
версия (1.X или 2.X)
|
|
Параметр
|
sync, ID, data, check sum
|
|
Скорость
|
до 20 Мбит/сек
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
I²S
(опция MHO/DHO5000-FLEXA)
|
Тип канала
|
левый, правый
|
Разрядность
|
4 бит ~ 32 бит
|
|
Режимы
|
I2S, LJ, RJ
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
MIL-STD-1553
(опция MHO/DHO5000-FLEXA)
|
Параметр
|
data word, command word, status word (адрес+последние 11 бит)
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
Диаграммы Боде
|
Начальная частота
|
10 Гц...3 МГц
|
|
Конечная частота
|
100 Гц...30 МГц
|
|
Точки/Декады
|
10...100
|
|
Выходная амплитуда
|
20 мВ...10 В (1 МОм); 10 мВ...5 В (50 Ом)
|
Генератор
|
Характеристика
|
Значение
|
Количесто каналов
|
2
|
|
Частота дискретизации
|
1 Гвыб/сек
|
Вертикальное разрешение
|
16 бит
|
Максимальная частота
|
50 МГц
|
Стандартные формы
|
Синус, меандр, имульсный, треугольный, шумовой
|
Встроенные формы
|
DC, Sinc, Exp.Rise, Exp.Fall, ECG1, Gauss, Lorentz, Haversine
|
|
Синус
|
Диапазон частот
|
1 мГц ~ 50 МГц
|
|
Нелинейность АЧХ
|
±0,5 дБ (относительно 1 кГц)
|
|
Гармонические искажения
|
-40 дБн
|
|
Негармонические искажения
|
-40 дБн
|
|
Общие гармонические искажения
|
1%
|
Отношение сигнал/шум
|
40 дБ
|
|
Меандр/Импульс
|
Диапазон частот
|
Меандр: 1 мГц ~ 20 МГц
|
Время нарастания / спада
|
<9 нс (10%-90%), настраиваемаяя
|
|
Выброс
|
<4%
|
|
Длительность импульса
|
≥10 нс
|
Коэффициент заполнения
|
10%-90% или 10 нс (что больше)
|
Джиттер
|
500 пс
|
|
Треугольный
|
Диапазон частот
|
1 мГц ~ 2 МГц
|
Линейность
|
1%
|
Симметрия
|
0.1% ~99.9%
|
|
Шумовой
|
Полоса
|
40 МГц
|
|
Частота
|
Точность
|
100 ppm
|
Разрешение
|
0,1 Гц или 4 бит (что больше)
|
|
Амплитуда
|
Диапазон
|
2 мВпп ~ 10 Впп (1 МОм)
1 мВпп ~ 5 Впп (50 Ом)
|
|
Точность
|
±(2% от установленного значения + 1 мВ) (частота = 1 кГц)
|
|
Разрешение
|
100 мкВ или 3 бит (что больше)
|
Смещение
постоянной составляющей
|
Диапазон
|
-10 В ~ 10 В
|
|
Точность
|
±(2% от установленного значения + 5 мВ + 0.5% амплитуды)
|
|
Разрешение
|
100 мкВ или 3 бит (что больше)
|
|
Модуляция
|
Тип
|
АМ, ЧМ, ШИМ
|
|
АМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальная, прямоугольная, пилообразная, встроенные формы
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Глубина модуляции: 0% ... 120%
|
|
ЧМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальная, прямоугольная, пилообразная, встроенные формы
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Девиация: 0 Гц ... 1 кГц
|
|
ФМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальная, прямоугольная, пилообразная, встроенные формы
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Девиация: 0° ~ 360°, по умолчанию 90°
|
Цифровой вольтметр
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Функция измерения
|
DC, AC+DC RMS, AC RMS
|
|
Разрешение
|
ACV / DCV: 4 бита
|
|
Звуковой сигнал
|
при выходе значения напряжения за верхний или нижний заданные пределы
внутри или вне установленного диапазона
|
Частотомер
|
Общие параметры
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15) или внешний запуск EXT
|
|
Разрешение
|
3 или 6 цифр, пользовательская
|
Макс. частота
|
макс. частота полосы пропускания
|
|
Функция измерения
|
частота. период, счет импульсов
|
|
Суммирование
|
Источник
|
48-бит счетчика
|
|
Фронт
|
подсчет количества нарастающих фронтов
|
|
Временная база
|
внутренний источник опорной частоты
|
Основные технические характеристики
Дисплей
|
Тип дисплея
|
диагональ 10,1" , емкостной сенсорный мультитач
|
|
Разрешение дисплея
|
1280 (по горизонтали) × 800 (по вертикали) точек
|
|
Сетка
|
10 делений (по вертикали) x 8 делений (по горизонтали)
|
|
Послесвечение
|
выкл; от 100 мс до 10 с; бесконечно
|
Яркость
|
256 уровней (ЖК, HDMI)
|
Процессор
|
Тип процессора
|
Cortex-A72, 1.8 GHz + Cortex-A53 1.4GHz 6-core
|
|
Системная память
|
4 Гб RAM
|
|
Операционная система
|
Android
|
|
Внутренняя энергонезависимая память
|
128 Гб
|
Энергонезависимая память
|
Формат сохранения
|
настройки
|
setup (*.stp)
|
|
изображения
|
image (*.png, *.bmp, *.jpg)
|
|
осциллограммы и данные
|
CSV waveform data (*.csv), binary waveform data (*.bin), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin)
|
|
Опорные осциллограммы
|
10 осциллограмм
|
|
Внутренняя память
|
128 Гб
|
Порты ввода / вывода
|
USB 3.0 Hi-speed Host
|
1 на передней панели
|
|
USB 3.0 Hi-speed Device
|
1 на задней панели
|
|
LAN
|
1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
|
|
WEB интерфейс
|
Поддерживает веб-интерфейс управления
(вводится IP-адрес осциллографа в веб-браузер для отображения интерфейса управления осциллографом)
|
|
HDMI видеовыход
|
1 на задней панели (HDMI 1.4b, A plug)
|
Вход/выход опорного сигнала
10 MHz Reference Clock In/Out
|
Вход
|
1, BNC разъем на задней панели
|
Параметры входного сигнала
|
50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
|
Выход
|
1, BNC разъем на задней панели
|
|
Параметры выходного сигнала
|
50 Ом, 1.5 Впп синусоидальная форма
|
|
Aux Output комбинированный выход
|
Разъем
|
BNC на задней панели:
Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND)
Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
|
Выход синхронизации
(Trig Out)
|
Импульсный сигнал синхронизации
|
|
Выход "Годен / Не годен" (Pass / Fail)
|
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
|
|
Выход компенсации пробника
|
Частота
|
меандр 1 кГц
|
|
Амплитуда
|
0.3 В
|
Питание
|
Напряжение
|
100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
|
|
Потребляемая мощность
|
Макс. 400 ВА (с различными работающими интерфейсами, USB, активные пробники)
|
|
Предохранитель
|
5 A, T тип, 250 В
|
Массо-габаритные параметры
|
Габаритные размеры
|
335 мм × 235 мм × 154 мм (Ш*В*Г)
|
|
Размер в стойку
|
5U
|
|
Вес
|
5,3 кг без упаковки
6,3 кг с упаковкой
|
Стандартная комплектация
- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники RP3500A (500 МГц, 10Х) - 4 шт.
Дополнительная комплектация
|
Название
|
Назначение
|
|
Опции расширения функциональности
|
|
MHO5000-AUTO
|
Опция анализа и запуска по шинам CAN-FD и LIN
|
|
MHO5000-FLEXA
|
Опция анализа и запуска по шинам FlexRay
|
|
MHO5000-AUDIO
|
Опция анализа и запуска по шинам I2S |
|
MHO5000-AERO
|
Опция анализа и запуска по шинам MIL-STD-1553
|
|
MHO5000-AWG
|
Опция двухканального генератора сигналов 50 МГц
|
|
MHO5000-PWRA
|
Опция анализа мощности
|
|
MHO5000-BND
|
Комплект опций, включающий MHO5000-AUTO, MHO5000-FLEXA, MHO5000-AUDIO, MHO5000-AERO, MHO5000-AWG, MHO5000-PWRA
|
|
Дополнительные аксессуары и принадлежности
|
|
PLA3204
|
Логический пробник (4 канала + 2 точки заземления)
|
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
Назад в раздел
|
