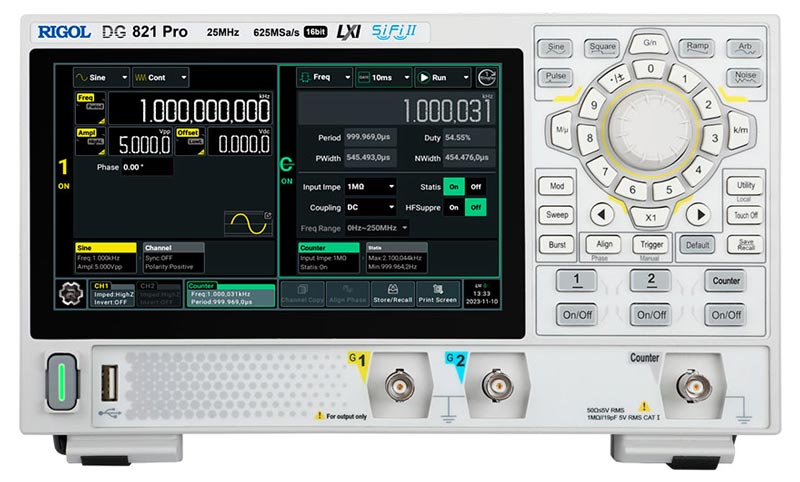

RIGOL DG821 Pro Универсальный генератор сигналов
RIGOL DG821 Pro Универсальный генератор сигналов
|
|
|
Торговая марка:
Номер в Госреестре СИ: 95940-25
Гарантийный срок: 36 месяцев

1 канал. Диапазон: 1 мкГц...25 МГц (Sin). Формирование последовательностей из комбинации форм сигналов (1 до 64). 148 встроенных форм сигналов. Генерация гармоник 20 порядка. Частота сэмплир.: 625 Мвыб/с.; ЦАП - 16 бит; глубина записи - 2 М (8 М опция). Технология SiFi2. Джиттер 200 пс. Погр. опорного генератора: 1 ppm. Фазовый шум -110 дБн/Гц. Амплитуда вых. сигнала 1 мВпп - 10 Впп; (50 Ом) Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, SUM; режим качания частоты; пачки импульсов. Частотомер 250 МГц, 7 разрядов. Интерфейс: USB device, USB host; LAN (LXI Core 2011 Device). Дисплей: 7" TFT тачскрин, 1024 х 600. Размеры: 266 х 165 х 80 мм. Вес: 1,78 кг.
|
Розничная цена:
53 497,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
В генераторах сигналов Rigol серии DG800Pro использована инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, позволяющая восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, а также уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов, последовательности, различные виды модуляции, формироваание гармоник и низкий уровень собственных шумов делают генератор сигналов Rigol серии DG800Pro незаменимым инструментом для использования в измерительных задачах различной сложности.
Технические характеристики
|
Характеристика
|
Значение
|
|
Максимальная выходная частота
|
25 МГц
|
|
Количество каналов
|
1 канал
|
|
Форма сигнала
|
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Расширенные: последовательности, 148 типов специальной формы
|
Частотные характеристики
|
|
Диапазон
|
синусоидальный сигнал
|
1 мкГц ~ 25 МГц
|
|
прямоугольный сигнал
|
1 мкГц ~ 20 МГц
|
|
импульсный сигнал
|
1 мкГц ~ 10 МГц
|
|
пилообразный сигнал
|
1 мкГц ~ 1 МГц
|
гармоники
|
1 мкГц ~ 10 МГц
|
|
Последовательность
|
1 мкВыб/с ~ 312,5 Мвыб/с
|
|
белый шум (Гаусс)
|
полоса >250 МГц (-3дБ)
|
|
специальной формы
|
1 мкГц ~ 10 МГц
|
|
Разрешение по частоте
|
1 мкГц или 12 разрядов
|
|
Точность установки (0°C ~ 40°C)
|
±1 ppm от устан. значения (кроме специальной формы и последовательности)
±1 ppm от устан. значения ±10 мкГц (специальная форма и последовательность)
|
Синусоидальный сигнал
|
|
Уровень гармонических искажений
|
Типичное (0 дБм)
< -55 дБн (10 Гц ~ 10 МГц)
< -50 дБн (>10 МГц ~ 25 МГц)
|
|
Общие гармонические искажения
|
Типичное (1 Впп)
<0,1% 10 Гц ~ 20 кГц
|
|
Уровень паразитного сигнала генератора
|
Типичное (0 дБм)
< -65 дБн (10 Гц ~ 10 МГц)
< -60 дБн (>10 МГц ~ 25 МГц)
|
|
Фазовый шум
|
Типичное (1 Впп)
-110 дБн/Гц @ 10 кГц
|
Прямоугольный сигнал
|
|
Время нарастания / спада
|
≤ 3 нс (≤2 Вп-п, 50 Ом) типичное
|
|
Выброс
|
< 5 % (0 дБм, >1 кГц) типичное
|
Джиттер (СКЗ)
|
Типичное (0 дБм, >1 кГц)
200 пс
|
Пилообразный сигнал
|
|
Нелинейность
|
< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
|
|
Симмметрия
|
0 ~ 100%
|
Импульсный сигнал
|
|
Длительность импульса
|
≥ 9 нс ~ период - 9 нс
|
|
Коэф. заполнения
|
0,01% ~ 99,99%
|
|
Время нарастания / спада
|
3 нс ~ 0.625* период
|
|
Выброс
|
< 5 % (0 дБм, >1 кГц) типичное
|
Джиттер (СКЗ)
|
Типичное (0 дБм, >1 кГц)
200 пс
|
Специальная форма
|
|
Максимальное количество точек участвующих в формировании сигнала
|
2 М точек на канал (8 М точек на канал - опционально)
|
|
Вертикальное разрешение
|
1 мкВыб/с или 12 разрядов
|
|
Частота дискретизации
|
1 мкВыб/с ~ 312.5 Мвыб/с
|
|
Время нарастания /спада
|
≤ 5 нс (<1 Вп-п, 50 Ом) типичное
|
|
Джиттер (СКЗ)
|
Типичное (0 дБм, >1 кГц)
200 пс
|
Последовательности
|
|
Длина последовательности
|
32 точки на канал ~ 2 М точек на канал (8 М точек на канал - опционально)
|
|
Вертикальное разрешение
|
1 мкВыб/с или 12 разрядов
|
|
Частота дискретизации
|
1 мкВыб/с ~ 312.5 Мвыб/с
|
|
Формы сигнала
|
64
|
|
Цикл
|
0 ~ 256
|
Генератор гармоник
|
|
Порядок гармоник
|
≤ 20
|
|
Тип гармоник
|
заданный, комбинированный
|
|
Амплитуда гармоник
|
регулируемая для каждой гармоники
|
|
Фаза гармоник
|
регулируемая для каждой гармоники
|
Характеристики выхода:
|
Амплитуда (Uм)
|
1 мВп-п - 10 Вп-п (50 Ом)
2 мВп-п - 20 Вп-п (выс.импеданс)
|
Пределы допускаемой погрешности
установки уровня выходного сигнала
|
±(1%Uм+2 мВ) типичное (50 Ом)
±(1%Uм+5 мВ) типичное (выс.импеданс)
|
Неравномерность АЧХ
|
Типичное (синус, 1 В)
Типичное (синус, 1 В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 25 МГц)
|
|
Единицы установки
|
Вп-п, Вскз, дБм, В
|
|
Разрешение
|
0.1 мВпп, 0.1 мВскз, 1 мВ, 0.1 дБм или 4 бит (что меньше)
|
|
Диапазон смещения (Uсм)
|
±5 Впп АС+DC (50 Ом)
±10 Впп АС+DC (выс.импеданс)
|
Пределы допускаемой погрешности
установки постоянного напряжения смещения
|
±(1%|Uсм|+0,5%Uм + 2 мВ) (50 Ом)
±(1%|Uсм|+0,5%Uм + 5 мВ) (выс.импеданс)
|
|
Разрешение смещения
|
1 мВ или 4 бит
|
|
Импеданс (типичное)
|
50 Ом ± 1%
|
|
Защита
|
автоматическое отключение выхода при перегрузке
|
Модуляция
AM Модуляция (AM) :
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
1 мГц ~ 1 МГц
|
|
Коэффициент модуляции
|
0% ~ 120%
|
ЧМ Модуляция (FM):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
1 мГц ~ 1 МГц
|
ФМ Модуляция (PM):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
1 мГц ~ 1 МГц
|
|
Девиация
|
0 ~ 360°, разрешение 0.01°
|
Частотная манипуляция (FSK):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
1 мГц ~ 1 МГц
|
Амплитудная манипуляция (ASK):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
1 мГц ~ 1 МГц
|
Фазовая манипуляция (PSK):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
1 мГц ~ 1 МГц
|
ШИМ модуляция (PWM):
|
Несущая
|
импульсный
|
Частота модуляции
|
1 мГц ~ 1 МГц
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
|
Девиация
|
0%~50% длительности импульса
|
SUM модуляция:
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
Частота модуляции
|
1 мГц ~ 1 МГц
|
|
Источник
|
Внутренний / Внешний
|
|
Источник комбинации
|
синус, прямоугольный, пила, шум, произвольной формы, форма в канале
|
Коэффициент
|
0%~100% амлитуды
|
Режим свипирования (качания):
|
Форма
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Закон
|
линейный, логарифмический, ступенчатый
|
|
Диапазон частот
|
верхняя и нижняя частота свипирования ограничена несущей частотой
|
|
Направление
|
Вверх / Вниз
|
|
Время свипирования
|
1 мс ~ 250000 с
|
|
Время стояния / возврата
|
0 мс ~ 3600 с
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
|
Маркер
|
спадающий фронт синхросигнала (программируется)
|
Режим пачек импульсов:
|
Форма
|
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
|
|
Количество импульсов в пачке
|
1 ~ 1000000 или бесконечное
|
|
Внутренний период
|
4 мкс ~ 8000 с
|
Фаза
|
-360° ~ +360°, 0.01° разрешение
|
|
Источник стробирования
|
Внешний запуск
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
|
Задержка запуска
|
0 нс ~ 20 с
|
Частотомер:
|
Измеряемый параметр
|
Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
|
|
Частотный диапазон
|
0 ~ 250 МГц (50 Ом, 1 МОм), 7 разрядов
250 ~ 500 МГц (50 Ом), 6 разрядов
|
|
Разрешение по частоте
|
7 разрядов/с (время счета = 1 с)
|
|
Уровень запуска
|
0 В
|
|
Входной импеданс
|
50 Ом ± 2%, 1 МОм ± 5%
|
|
Связь по входу
|
DC (50 Ом), DC/AC (1 МОм)
|
|
Диапазон амплитуд
|
100 мВпп ~ 2 Впп (50 Ом)
500 мВпп ~ 5 ВппАС+DC (1 МОм)
|
|
Опасный уровень
|
4 Впп (50 Ом)
5 Впп (1 МОм)
|
|
HF срез
|
60 кГц/Нет (доступно только для импеданса 1 MОм)
|
Вход внешней модуляции:
Диапазон напряжения
|
± 5 В для АМ, ЧМ, ФМ, ШИМ
3 В TTL уровня для АМн, ЧМн, ФМн
|
Полоса
|
DC ~ 100 кГц (1 Mвыб/с)
|
Импеданс входа
|
10 кОм ± 10%
|
Вход внешнего запуска/вход стробирования в режиме пачек импульсов:
|
Уровень
|
TTL
|
|
Импеданс входа
|
10 кОм ± 10%
|
Мин. длительность импульса
|
100 нс
|
Фронт
|
нарастающий, спадающий выбирается
|
|
Задержка запуска
|
0 нс ~ 20 с
|
Разрешение
|
100 пс или 5 бит
|
Выход запуска:
|
Уровень
|
TTL
|
|
Импеданс
|
50 Ом ± 5%
|
|
Джиттер , СКЗ
|
1,5 нс
|
Выход синхронизации:
|
Уровень
|
TTL
|
|
Импеданс
|
50 Ом ± 5%
|
Вход/выход 10 МГц:
|
Вход внешнего опорного сигнала
|
Частота
|
10 МГц ± 100 Гц
|
|
Уровень
|
100 мВп-п ~ 5 Вп-п
|
Тип связи
|
закрытый вход (AC)
|
|
Импеданс
|
1 кОм
|
|
Выход внутреннего опорного сигнала
|
|
Уровень
|
1,2 Впп (типичное) на нагрузке 50 Ом
|
|
Тип связи
|
закрытый вход (AC)
|
|
Импеданс
|
50 кОм, закрытый вход (AC)
|
Основные характеристики:
|
Тип дисплея
|
Жидкокристаллический, 7" TFT, сенсорный Touch Screen, 1024 х 600
|
|
Внутренняя память
|
32 Гб
|
|

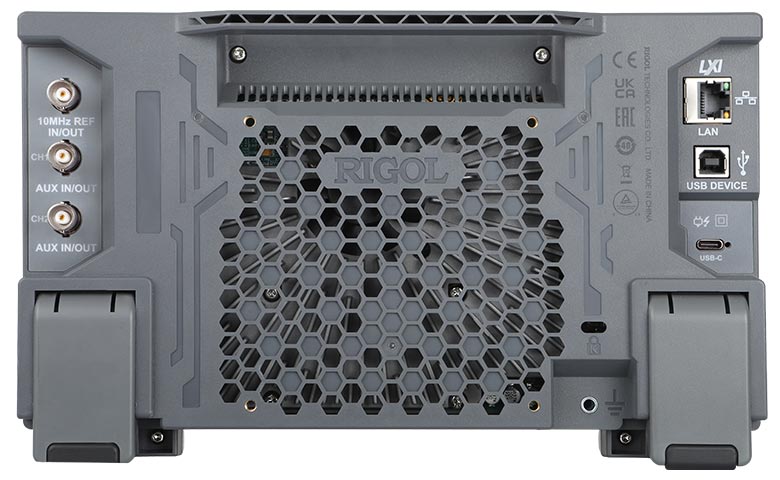

Интерфейс
|
USB устройство (TMC), USB хост, LAN (10/100 BASE-T, поддержка LXI-C)
|
|
Питание интерфейс
|
USB Type-C
|
|
Напряжение питания
|
USB PD 15 В, 3 A
|
|
Потребляемая мощность
|
не более 45 Вт
|
|
Рабочая температура
|
0 °C...40 °C
|
|
Габаритные размеры
|
266 х 165 х 80 мм
|
|
Вес
|
1,78 кг (в упаковке 2,78 кг)
|
Стандартная комплектация
- Прибор
- Адаптер питания
- Провод заземления
- Кабель USB
- Кабель BNC
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного генератора сигналов?
| Какие условия эксплуатации предусмотрены для данного генератора сигналов? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
- Не допускается подача внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабеля не перепутайте входной разъем с выходными.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
