VERDO IH6101 Измеритель сопротивления изоляции (Мегаомметр) до 1000В (с поверкой)
VERDO IH6101 Измеритель сопротивления изоляции (Мегаомметр) до 1000В (с поверкой)
|
|
|
Номер в Госреестре СИ: 95481-25
Гарантийный срок: 12 месяцев
Измерение сопротивления изоляции 0,01 МОм... 10 ГОм. Тестовое напряжение 50/100/250 В/500 В/1000 В. Базовая погрешность 3%. Измерение постоянного напряжения 0,1 ...1000 В, переменного напряжения 0,1...750 В (50/60 Гц), сопротивления 0,01...200 Ом. Расчет коэффициентов абсорбции DAR и поляризации PI. Фиксация макс., мин., среднего значений. Относительные измерения. Компаратор . Габаритные размеры 65х180х140 мм. Питание 9 В. Вес около 900 г.
Срок поставки 1-2 недели
|
Розничная цена:
10 146,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|

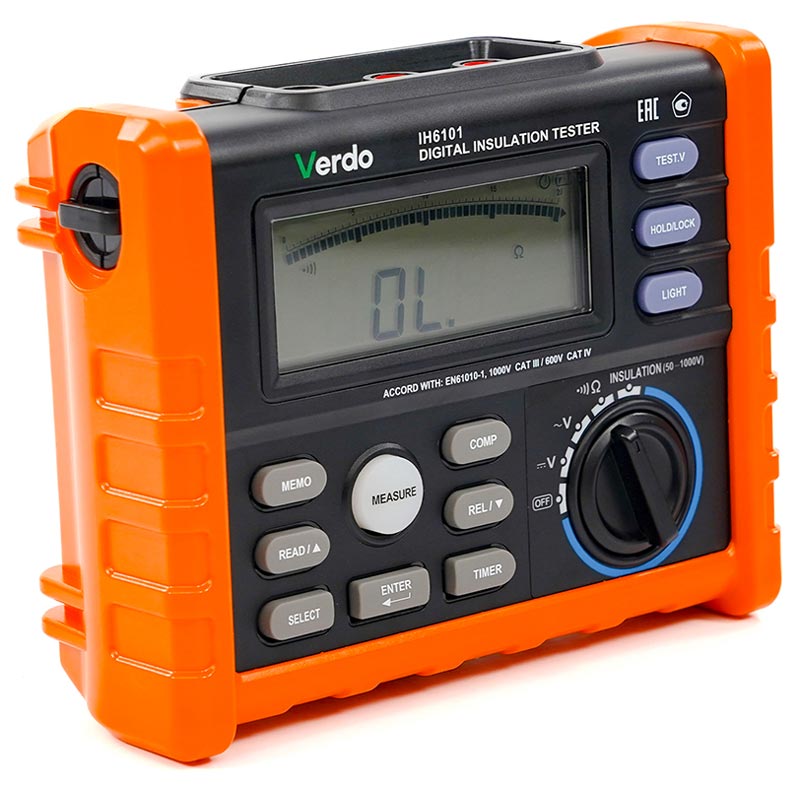

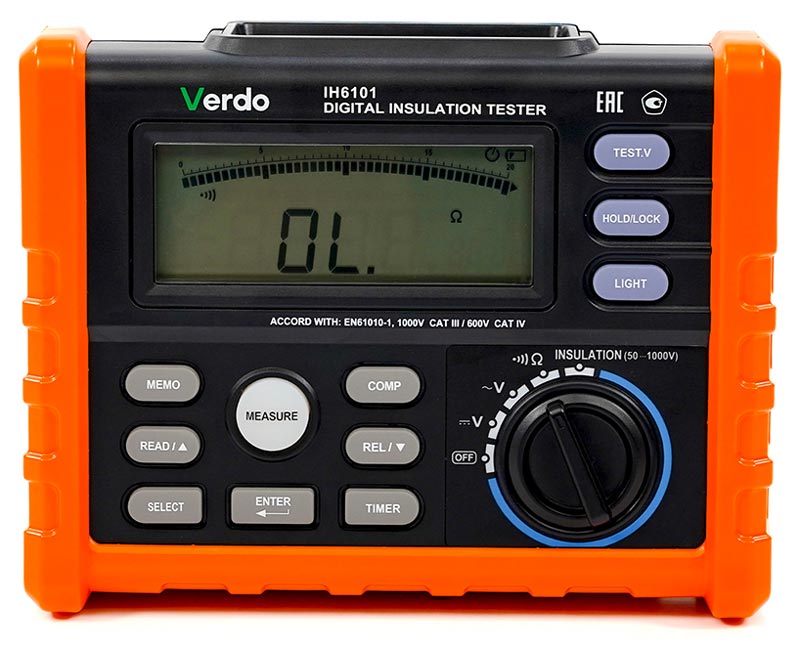

Многофункциональный мегаомметр VERDO IH6101 с тестовым напряжением до 1000 В проводит измерения сопротивления изоляции, автоматически рассчитывая коэффициенты абсорбции и поляризации для анализа состояния кабелей и обмоток. Прибор также измеряет сопротивление, постоянное и переменное напряжение, оснащен встроенным компаратором и памятью для данных. Благодаря ударопрочному корпусу и автономному питанию он идеально подходит для работы в полевых условиях
Возможности измерителя сопротивления изоляции (мегаомметра)
- ЖК-дисплей 1999 отсчётов
- Возможность блокировки кнопки подачи тестового напряжения для непрерывного измерения
- Функция удержания показаний
- Фиксация максимального, минимального, среднего значений
- Внутренняя память на 20 значений
- Режим компаратора
- Режим относительных измерений
- Вычисление коэффициента абсорбции (поглощения диэлектрика) DAR
- Вычисление коэффициента поляризации PI
- Функция таймера в режиме проверки изоляции
- Автоматическое отключение
- Идикатор разряда батарей
- Питание: от батарей 9 В (6 батарей LR06 AA)
- Категория электробезопасности CAT III 1000 В, CAT IV 600 В
- Защита от перегрузки:
- при использовании входных гнезд HI и LO до 600 В;
- при использовании входных гнезд V и COM в режиме измерения напряжения – до 1200 В;
- в прочих измерительных режимах – до 250 В;
- Габаритные размеры: 65х180х140 мм
- Масса: около 900 г (без батареи)
- Нормальные условия измерения: температура 18...28 °C, относительная влажность 30...80%
- Рабочие условия: температура 0...40 °C, относительная влажность ≤85%
Технические характеристики
Тестирование изоляции
|
Тестовое напряжение (U)1
|
Поддиапазоны измерений
сопротивление изоляции
|
Разрешение
|
Абсолютная погрешность
|
50 В
|
0.01 МОм～19.99 МОм
|
0.01 МОм
|
±(3％Rизм+5 е.м.р.)
|
20.0 МОм～50.0 МОм
|
0.1 МОм
|
100 В
|
0.01 МОм～19.99 МОм
|
0.01 МОм
|
±(3％Rизм+5 е.м.р.)
|
20.0 МОм～100.0 МОм
|
0.01 МОм
|
250 В
|
0.01 МОм～19.99 МОм
|
0.01 МОм
|
±(3％Rизм+5 е.м.р.)
|
|
20.0 МОм～199.9 МОм
|
0.1 МОм
|
200 МОм～250 МОм
|
1 МОм
|
500 В
|
0.01 МОм～19.99 МОм
|
0.01 МОм
|
±(3％Rизм+5 е.м.р.)
|
|
20.0 МОм～199.9 МОм
|
0.1 МОм
|
200 МОм～500 МОм
|
1 МОм
|
1000 В
|
0.1 МОм～199.9 МОм
|
0.1 МОм
|
±(3％Rизм+5 е.м.р.)
|
|
200 МОм～999 МОм
|
1 МОм
|
1.00 ГОм～4.99 ГОм
|
0.01 ГОм
|
±(3％Rизм+0,1 ГОм)
|
5.00 ГОм～10.00 ГОм
|
0.01 ГОм
|
±(10％Rизм+0,2 ГОм)
|
1) Диапазон установки тестового напряжения от U до 1,2 U
Тестовый ток короткого замыкания при проверке изоляции 1,8 мА
Измерение напряжения переменного тока (50/60 Гц)
|
Поддиапазоны измерений
|
Разрешение
|
Абсолютная погрешность
|
0.1 В～199.9 В
|
0.1 В
|
±(1,5％Rизм+5 е.м.р.)
|
200 В～750 В
|
1 В
|
Измерение напряжения постоянного тока
|
Поддиапазоны измерений
|
Разрешение
|
Абсолютная погрешность
|
0.1 В～199.9 В
|
0.1 В
|
±(0,5％Rизм+5 е.м.р.)
|
200 В～1000 В
|
1 В
|
Измерение электрического сопротивления
|
Поддиапазоны измерений
|
Разрешение
|
Абсолютная погрешность
|
0.01 Ом～19.99 Ом
|
0.01 Ом
|
±(1,0％Rизм+5 е.м.р.)
|
20 Ом～200.0 Ом
|
0.1 Ом
|
Стандартная комплектация
- Измеритель сопротивления изоляции
- Измерительные щупы
- Измерительные зажимы
- Руководство по эксплуатации
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного мегаомметра?
| Какие условия эксплуатации предусмотрены для данного мегаомметра? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Измерение сопротивления в цепях, находящихся под напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы в цепи.
- Измерение напряжения, используя гнёзда для измерения тока.
- Нажатие кнопки "PRESS TO TEST" (тест) при коротком замыкании на тестируемой линии.
- Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
- Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
