VERDO IH6201 Измеритель сопротивления изоляции (Мегаомметр) до 5000В (с поверкой)
VERDO IH6201 Измеритель сопротивления изоляции (Мегаомметр) до 5000В (с поверкой)
|
|
|
Номер в Госреестре СИ: 95481-25
Гарантийный срок: 12 месяцев
Измерение сопротивления изоляции 0,1 МОм... 5 ТОм. Тестовое напряжение 250 В/500 В/1000 В/2500 В/5000 В. Базовая погрешность 5%. Измерение постоянного напряжения -600 ...600 В, переменного напряжения 30...600 В (50/60 Гц). Расчет коэффициентов абсорбции DAR и поляризации PI. Компаратор . Габаритные размеры 121х284х221 мм. Питание 12 В. Вес 2,5 кг
|
Розничная цена:
100 230,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|

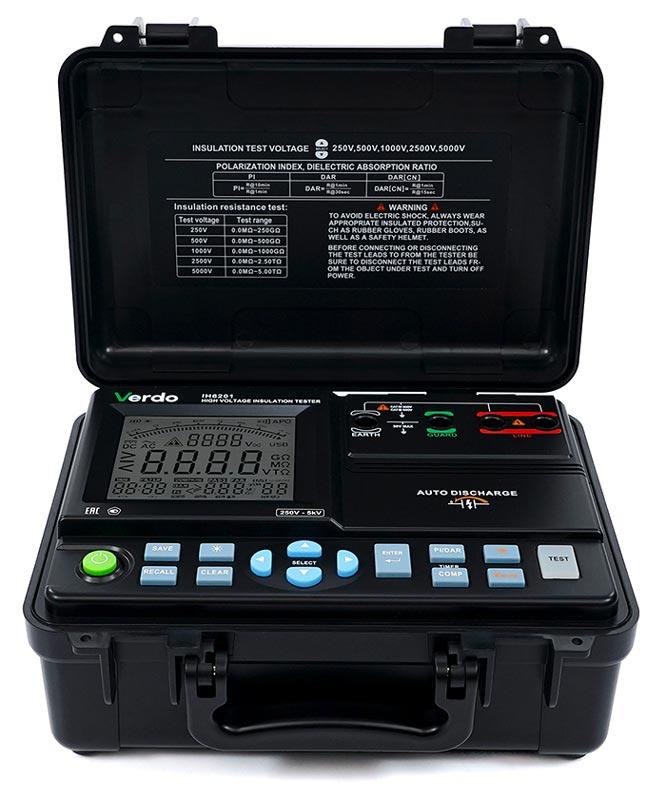

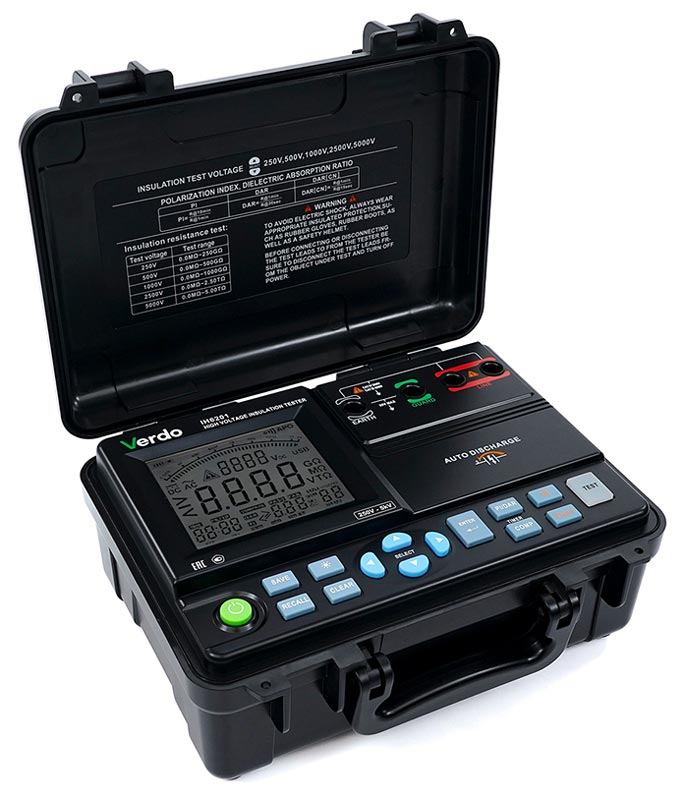

Многофункциональный мегаомметр VERDO IH6201 с тестовым напряжением до 5000 В проводит измерения сопротивления изоляции, автоматически рассчитывая коэффициенты абсорбции и поляризации для анализа состояния кабелей и обмоток. Прибор также измеряет сопротивление, постоянное и переменное напряжение, оснащен встроенным компаратором и памятью для данных. Ударопрочный корпус-кейс и автономное питание обеспечивают комфортную работу с прибором на удалённых промышленных объектах
Возможности измерителя сопротивления изоляции (мегаомметра)
- ЖК-дисплей 9999 отсчётов
- Внутренняя память на 99 значений
- Режим компаратора (функция Годен / Не годен)
- Вычисление коэффициента абсорбции (поглощения диэлектрика) DAR
- Вычисление коэффициента поляризации PI
- Функция таймера в режиме проверки изоляции
- Автоматическое отключение
- Идикатор разряда батарей
- Питание: от батарей 12 В (8 батарей LR14)
- Категория электробезопасности CAT III 600 В, CAT IV 300 В
- Габаритные размеры: 121х284х221 мм
- Масса: 2,5 кг (с батареей)
- Нормальные условия измерения: температура 18...28 °C, относительная влажность 30...80%
- Рабочие условия: температура 0...40 °C, относительная влажность ≤85%
Технические характеристики
Тестирование изоляции
|
Тестовое напряжение (U)1
|
Поддиапазоны измерений
сопротивление изоляции
|
Разрешение
|
Абсолютная погрешность
|
250 В
|
0.1 МОм～99.99 МОм
|
0.1 МОм
|
±(5％Rизм+3 е.м.р.)
|
|
100 МОм～999 МОм
|
1 МОм
|
|
1 ГОм～9.99 ГОм
|
0.01 ГОм
|
10.0 ГОм～49.9 ГОм
|
0.1 ГОм
|
±(10％Rизм+5 е.м.р.)
|
|
50 ГОм～99.9 ГОм
|
0.1 ГОм
|
±(20％Rизм+10 е.м.р.)
|
|
100 ГОм～250 ГОм
|
1 ГОм
|
1000 В
|
0.1 МОм～99.99 МОм
|
0.1 МОм
|
±(5％Rизм+3 е.м.р.)
|
|
100 МОм～999 МОм
|
1 МОм
|
|
1 ГОм～9.99 ГОм
|
0.01 ГОм
|
10.0 ГОм～49.9 ГОм
|
0.1 ГОм
|
±(10％Rизм+5 е.м.р.)
|
|
50 ГОм～99.9 ГОм
|
0.1 ГОм
|
±(20％Rизм+10 е.м.р.)
|
|
100 ГОм～500 ГОм
|
1 ГОм
|
1000 В
|
0.1 МОм～99.99 МОм
|
0.1 МОм
|
±(5％Rизм+3 е.м.р.)
|
|
100 МОм～999 МОм
|
1 МОм
|
|
1 ГОм～9.99 ГОм
|
0.01 ГОм
|
10.0 ГОм～99.9 ГОм
|
0.1 ГОм
|
±(10％Rизм+5 е.м.р.)
|
|
100 ГОм～499 ГОм
|
1 ГОм
|
|
500 ГОм～1000 ГОм
|
1 ГОм
|
±(30％Rизм+10 е.м.р.)
|
2500 В
|
0.1 МОм～99.99 МОм
|
0.1 МОм
|
±(5％Rизм+3 е.м.р.)
|
|
100 МОм～999 МОм
|
1 МОм
|
|
1 ГОм～9.99 ГОм
|
0.01 ГОм
|
10.0 ГОм～99.9 ГОм
|
0.1 ГОм
|
±(10％Rизм+5 е.м.р.)
|
|
100 ГОм～499 ГОм
|
1 ГОм
|
|
500 ГОм～999 ГОм
|
1 ГОм
|
±(30％Rизм+10 е.м.р.)
|
|
1.0 ТОм～2.50 ТОм
|
0.01 ТОм
|
5000 В
|
0.1 МОм～99.99 МОм
|
0.1 МОм
|
±(5％Rизм+3 е.м.р.)
|
|
100 МОм～999 МОм
|
1 МОм
|
|
1 ГОм～9.99 ГОм
|
0.01 ГОм
|
10.0 ГОм～99.9 ГОм
|
0.1 ГОм
|
±(10％Rизм+5 е.м.р.)
|
|
100 ГОм～499 ГОм
|
1 ГОм
|
±20％Rизм
|
|
1.0 ТОм～5.00 ТОм
|
0.01 ТОм
|
±(30％Rизм+10 е.м.р.)
|
1) Диапазон установки тестового напряжения от U до 1,2 U
Тестовый ток короткого замыкания при проверке изоляции 1,2 мА
Измерение напряжения переменного тока (50/60 Гц)
|
Поддиапазоны измерений
|
Разрешение
|
Абсолютная погрешность
|
30 В～600 В
|
1 В
|
±(2％Rизм+3 е.м.р.)
|
Измерение напряжения постоянного тока
|
Поддиапазоны измерений
|
Разрешение
|
Абсолютная погрешность
|
-600 В～-30 В
|
1 В
|
±(2％Rизм+3 е.м.р.)
|
30 В～600 В
|
1 В
|
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного мегаомметра?
| Какие условия эксплуатации предусмотрены для данного мегаомметра? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Измерение сопротивления в цепях, находящихся под напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы в цепи.
- Измерение напряжения, используя гнёзда для измерения тока.
- Нажатие кнопки "PRESS TO TEST" (тест) при коротком замыкании на тестируемой линии.
- Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
- Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
