VERDO MF2102 ВЧ-милливольтметр 2-канальный, 5 МГц (с поверкой)
VERDO MF2102 ВЧ-милливольтметр 2-канальный, 5 МГц (с поверкой)
|
|
|
Номер в Госреестре СИ: 92436-24
Гарантийный срок: 12 месяцев
Цифровой миливольтметр. 2 независимых канала. Разрядность до 4 1/2. Измерение переменного напряжения (mV, V) в диапазоне 50 мкВ…300 В (5 Гц…5 МГц), уровня мощности (-83,8 дБм...51,76 дБм), мощности (0.00417нВт...150Вт). Индикация в dBmV, dBV, Vp-p. Наилучшее разрешение 0,0001 мВ. Измерение с плавающим потенциалом. Компаратор. Автом. и ручной выбор диапазона. Интерфейс RS-232, поддержка команд SCPI. ВФД дисплей. Габаритные размеры 100×315×225 мм. Вес около 2,5 кг
Срок поставки 1-2 недели
|
Розничная цена:
43 836,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|

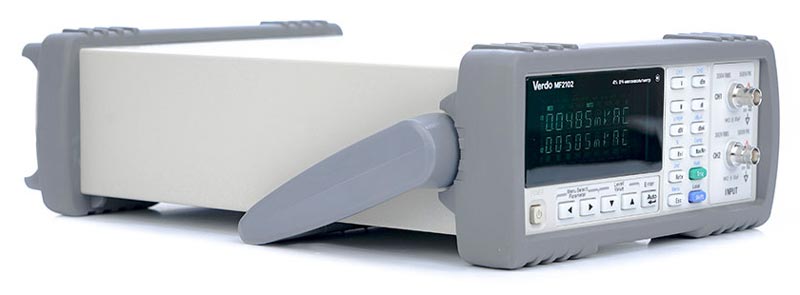

VERDO MF2102 — это двухканальный высокочастотный милливольтметр для измерения переменного напряжения (от 5 Гц до 5 МГц) в вольтах и мощности в ваттах. Прибор поддерживает измерение сигналов с плавающим потенциалом, имеет функцию настройки импеданса для измерений в дБм.
Прибор отличается высокой стабильностью и скоростью, что делает его идеальным для метрологии и разработки электронных систем.
Особенности милливольтметра Verdo MF2102
- Два независимых канала
- Частотный диапазон до 5 МГц
- Разрешение 4½ разряда
- Наилучшее разрешение 0,0001 мВ
- Входной импеданс 1 МОм / 30 пФ, с пробником - 10 МОм / 30 пФ
- Автоматический или ручной выбор диапазона
- Возможность отображения результата измерения в единицах Впик-пик, дБВ, дБм, Вт
- Функция записи максимального и минимального значения и %
- Режим относительных измерений
- Удержание показаний HOLD
- Режим компаратора со звуковой сигнализаций
- Установка импеданса источника позволяет измерять мощность (дБм) различных источников сигнала
- Режимы измерения плавающего и заземленного сигнала с сигнализацией плавающего потенциала
- Три скорости измерения

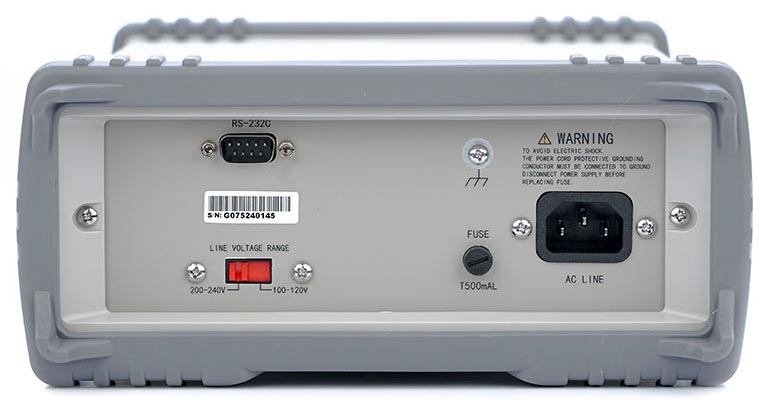

- Интерфейс для связи с ПК RS-232

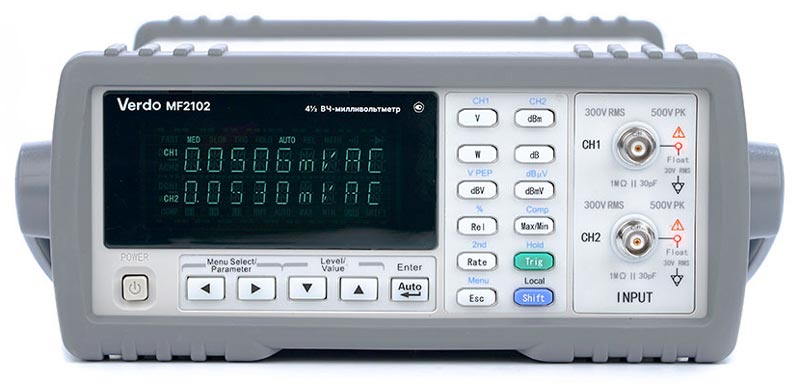

- Дисплей - двустрочный, VFD
- Питание от сети переменного тока 220±22 В, 50 Гц
- Габаритные размеры: 100х315х225 мм
- Вес 2,5 кг
Технические характеристики
Параметр
|
Значение
|
Частотный диапазон
|
5 Гц...5 МГц
|
Диапазоны измерения переменного напряжения
|
0,003 В
|
0,0001 мВ
|
|
0,03 В
|
0,001 мВ
|
|
0,3 В
|
0,01 мВ
|
|
3,0 В
|
0,1 мВ
|
|
30 В
|
1 В
|
|
300 В
|
10 В
|
|
Диапазоны частоты входного сигнала для значений входного напряжения
|
до 3 В включ.
|
10 Гц...5 МГц
|
|
>3 В...10 В
|
10 Гц...1 МГц
|
|
>10 В...30 В
|
10 Гц...700 кГц
|
|
>30 В...100 В
|
10 Гц...200 кГц
|
|
>100 В...200 В
|
10 Гц...100 кГц
|
|
>200 В...300 В
|
40 Гц...100 кГц
|
Диапазон измерения
|
Напряжение
|
50мкВ...300Вскз, пиковое значение 500 В
|
|
Уровень мощности
|
-83,8 дБм...51,76 дБм (0 дБм = 1 мВт, нагрузка 600 Ом)
|
|
Мощность
|
0.00417нВт...150Вт (сопротивление нагрузки 600 Ом)
|
|
Уровень напряжения
|
–86 дБВ...49,54 дБВ (0 дБВ = 1 В)
-26 дБмВ ~ 109,5 дБмВ (0 дБмВ = 1 мВ)
34 дБмкВ ~ 169,54 дБмкВ (0 дБмкВ = 1 мкВ)
|
Пределы допускаемой абсолютной погрешности измерений
напряжения переменного тока в диапазоне частот
|
10 Гц..20 Гц
|
±(0,04·Ux+0,005·Uпр)
|
>20 Гц...2 МГц
|
±(0,02·Ux +0,005·Uпр )
|
|
>2 МГц...3 МГц
|
±(0,03·Ux +0,005·Uпр )
|
|
>3 МГц...5 МГц
|
±(0,04·Ux +0,005·Uпр )
|
- Питание 220 В±10% , 50 Гц±5%
- Максимальная потребляемая мощность 20 ВА
- Габаритные размеры 106х260х375 мм
- Вес около 3 кг
Стандартная комплектация
- Милливольтметр
- Руководство пользователя
- Сетевой кабель
- Измерительный кабель
- Пробник напряжения 1:10
- Предохранитель - 2 шт
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного мультиметра?
| Какие условия эксплуатации предусмотрены для данного мультиметра? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
- Измерение напряжения, используя гнёзда для измерения тока.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
- Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
- Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
- Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
