VERDO GW1502 Генератор сигналов 100 МГц, 1250 Мвыб/с (с поверкой)
VERDO GW1502 Генератор сигналов 100 МГц, 1250 Мвыб/с (с поверкой)
|
|
|
Номер в Госреестре СИ: 93231-24
Гарантийный срок: 12 месяцев

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (152 типов). 2 канала. Полоса - 1 мкГц…100 МГц (синус). Разрешение по вертикали: 14 бит. Встроен. формы: дискретизация: 1,25 Гвыб/сек, макс. количество точек - 1 М. Размах амплитуды 1 мВп-п -10 Вп-п (≤ 40 МГц). Режимы модуляции AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM. Свипирование. Режим пачек импульсов. Генератор гармоник. 7-разрядный частотомер до 200 МГц, Сенсорный цветной граф. ЖК-дисплей (8" TFT, 800 х 600). Интерфейс USB-host, USB -device, LAN. Габариты 340 х 177 х 90 мм. Вес 2,5 кг
|
Розничная цена:
101 868,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|

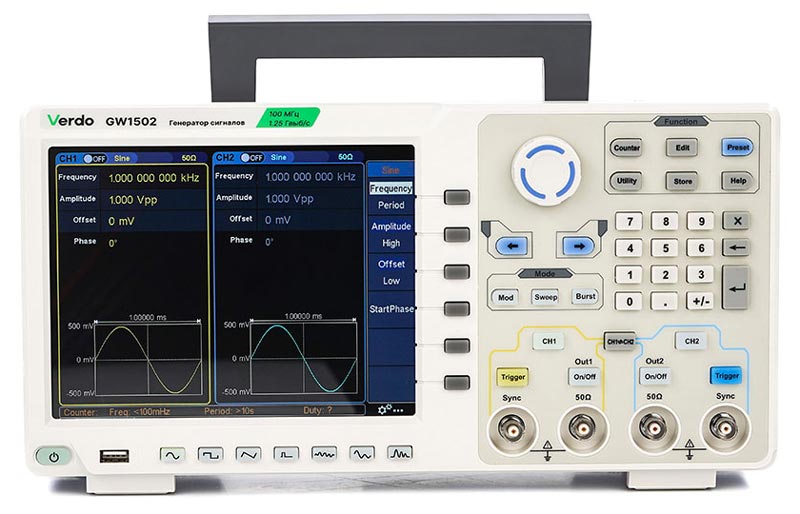

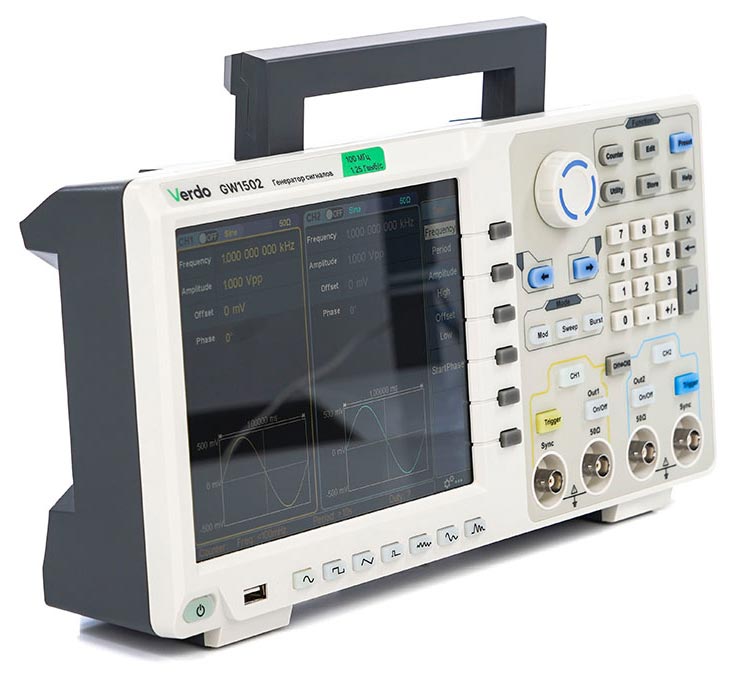

Генератор сигналов специальной формы VERDO GW1502 имеет высокую стабильность выходных параметром и точность, благодаря применению технологии прямого цифрового синтеза (DDS). Созданный для широкой сферы применения, от образования и научных исследований до тестирования радиоэлектронных устройств, данный прибор предлагает инженерам широкие функциональные возможности, включая большое количество генерируемых форм сигнала, типов модуляции и специальных режимов. Совмещение в приборе большого сенсорного дисплея и традиционных органов управления поднимает удобство использования генератора сигналов VERDO GW1502 на новый уровень.
Технические характеристики
|
Максимальная выходная частота
|
100 МГц
|
|
Количество каналов
|
2
|
|
Частота дискретизации
|
1,25 Гвыб/сек
|
|
Вертикальное разрешение
|
14 бит
|
|
Форма сигнала
|
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой, гармоники
Встроенные специальной формы 152 типа
Произвольная форма
|
Частотные характеристики
|
|
Диапазон
|
синусоидальный сигнал
|
1 мкГц ... 100 МГц
|
|
прямоугольный сигнал
|
1 мкГц ... 40 МГц
|
|
импульсный сигнал
|
1 мкГц ... 25 МГц
|
|
пилообразный сигнал
|
1 мкГц ... 5 МГц
|
|
гармонический
|
1 мкГц ... 50 МГц
|
|
шумоподобный
|
120 МГц
|
|
произвольная форма
|
1 мкГц ... 15 МГц
|
|
Разрешение по частоте
|
1 мкГц или единица младшего разряда
|
Пределы допускаемой относительной погрешности установки частоты
при выпуске из производства или после подстройки
|
±1 ppm
|
|
Относительный годовой дрейф частоты
|
±1 ppm
|
Синусоидальный сигнал
|
Неравномерность АЧХ
(Относительно амплитуды напряжения 1 Вп-п на частоте 100 кГц на нагрузку 50 Ом)
|
≤±0,3 дБ (DC ... 60 МГц)
≤±0,5 дБ (>60 МГц ... 100 МГц)
|
Относительный уровень гармоник синусоидального гармоник сигнала
(При амплитуде напряжения 0,632 Вп-п на нагрузку 50 Ом),
типовые справочные значения
|
≤-65 дБ (DC ... 1 МГц)
≤-60 дБ (1 МГц ... 10 МГц)
≤-50 дБ (>10 МГц ... 100 МГц)
|
|
Фазовый шум (типичное, 0 дБм)
|
-110 дБн/Гц @ 10 кГц (10 МГц)
|
Прямоугольный сигнал
|
|
Время нарастания / спада
|
≤ 5 нс
|
|
Выброс (типичное, 100 кГц, 1 Вп-п)
|
≤ 3 %
|
|
Коэффициент заполнения
|
50%
|
|
Джиттер (типичное, скз)
|
100 ppm + 300 пс
|
Треугольный сигнал
|
|
Симмметрия
|
0 ... 100%
|
|
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия)
|
≤0,1%
|
Импульсный сигнал
|
|
Длительность
|
12 нс ... 1000 кс
|
|
Длительность импульса
|
≥ 7 нс
|
|
Коэффициент заполнения
|
0,3% ... 99,7%
|
|
Выброс (типичное, 100 кГц, 1 Вп-п)
|
<3%
|
|
Джиттер (типичное, скз)
|
100 ppm + 300 пс
|
Гармонический сигнал
|
|
Порядок гармоник
|
≤ 16
|
|
Тип гармоники
|
четная, нечетная, все, пользовательская
|
|
Амплитуда / Фаза
|
может задаваться для каждой гармоники
|
Пользовательская (произвольная) форма
|
|
Количество точек, участвующих в формировании сигнала
|
2...1 М точек
|
|
Вертикальное разрешение
|
14 бит
|
Время нарастания / спада
|
<7 нс
|
|
Джиттер (типичное, скз)
|
100 ppm + 300 пс
|
Амплитуда
|
|
Диапазон установки амплитуды переменного напряжения (50 Ом)
|
1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ... 80 МГц)
1 мВп-п -2,5 Вп-п (> 80 МГц ... 100 МГц)
|
|
Диапазон установки амплитуды переменного напряжения (выс. импеданс)
|
2 мВп-п -20 Вп-п (≤ 40 МГц)
2 мВп-п -10 Вп-п (> 40 МГц ... 80 МГц)
2 мВп-п -5 Вп-п (> 80 МГц ... 100 МГц)
|
|
Разрешение
|
1 мВп-п
|
Пределы допускаемой абсолютной погрешности установки напряжения
(1 кГц, синус, DC смещение = 0, амплитуда >10 мВп-п)
|
±(1 %+1 мВп-п)
|
DC смещение
|
|
Пределы диапазона установки сещения амплитуды переменного напряжения (50 Ом)
|
±4,999 В (≤ 40 МГц)
±2,499 В (> 40 МГц ... 80 МГц)
±1,249 В (> 80 МГц ... 100 МГц)
|
|
Пределы диапазона установки сещения амплитуды переменного напряжения (выс. импеданс)
|
±9,999 В (≤ 40 МГц)
±4,498 В (> 40 МГц ... 80 МГц)
±2,499 В (> 80 МГц ... 100 МГц)
|
|
Пределы допускаемой абсолютной погрешности установки напряжения смещения
|
±(1% + 1 мВ + амплитуда Вп-п *0,5%)
|
|
Разрешение
|
1 мВп-п
|
Модуляция
|
|
Тип модуляции
|
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
|
AM Модуляция
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной формы
|
|
Коэффициент модуляции
|
0% ... 100%
|
|
Частота модуляции
|
2 мГц ... 100 кГц
|
FM (ЧМ) Модуляция
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной формы
|
|
Частота модуляции (внутренний источник)
|
2 мГц ... 100 кГц
|
PM (ФМ) Модуляция
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной формы
|
|
Девиация
|
0 ... 180°
|
|
Частота модуляции (внутренний источник)
|
2 мГц ... 100 кГц
|
Частотная манипуляция (FSK, 3FSK, 4FSK)
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний / Внешний (FSK); Внутренний (3FSK, 4FSK)
|
|
Форма модулирующего сигнала (внутренний источник)
|
меандр (50% скважность)
|
|
Частота переключения ЧМн
|
2 мГц ... 1 МГц
|
Фазовая манипуляция (PSK, BPSK, QPSK )
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
Источник
|
Внутренний / Внешний (PSK) ; Внутренний (BPSK, QPSK)
|
|
Форма модулирующего сигнала (внутренний источник)
|
меандр (50% скважность)
|
|
Частота переключения
|
2 мГц ... 1 МГц
|
Амплитудная манипуляция (ASK, OSK)
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC) для ASK
синус - для OSK
|
Источник
|
Внутренний / Внешний (АМн); Внутренний (OSK)
|
|
Форма модулирующего сигнала (внутренний источник)
|
меандр (50% скважность)
|
|
Частота переключения
|
2 мГц ... 1 МГц
|
PWM (ШИМ) модуляция
|
|
Несущая
|
импульсный
|
|
Источник
|
Внутренний / Внешний
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной формы
|
|
Девиация
|
0%... 100% или минимального коэф.заполнения
|
|
Частота модуляции
|
2 мГц ... 100 кГц
|
Режим свипирования
|
|
Тип свипирования
|
по частоте
|
|
Интервал свипирования
|
1 мс ... 500 с ± 1%
|
|
Закон
|
линейный / логарифмический
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
Режим пачек импульсов
|
|
Форма
|
синус, прямоугольный, пила, импульсный, специальной (кроме DC)
|
|
Период
|
20 нс ... 500 с
|
Количество импульсов
|
1 ... 50000
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
Частотомер
|
|
Частотный диапазон
|
100 мГц ... 200 МГц
|
|
Разрешение по частоте
|
7 разрядов
|
|
Измеряемые параметры
|
частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса
|
Основные характеристики
|
|
Тип дисплея
|
Сенсорный, ЖК, 8", 800 х 600
|
|
Интерфейс
|
USB device, USB host, LAN
|
|

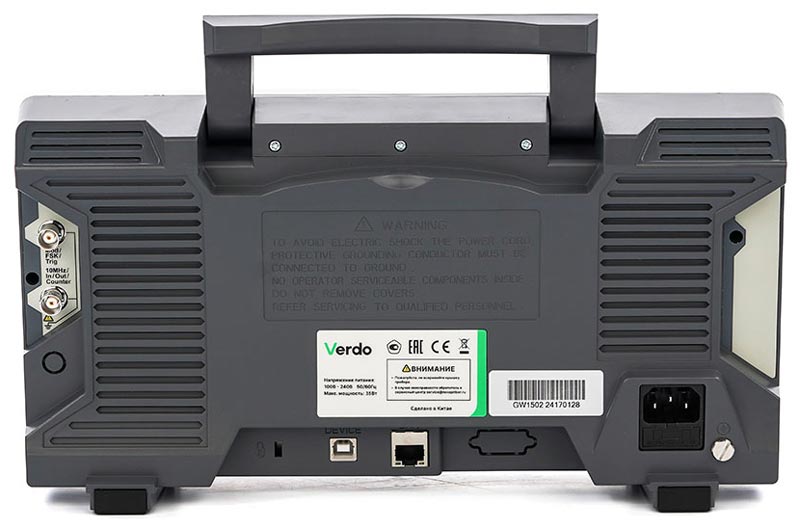

Входы / Выходы
|
Вход внешней модуляции, Вход внешнего запуска, Вход (или частотомер)/Выход опорного генератора, Выход синхронизации
|
Питание
|
100...240 В АС скз, 45...65 Гц
|
|
Рабочая температура
|
0...40 °C
|
|
Габаритные размеры
|
340 x 177 x 90 мм
|
|
Масса
|
около 2,5 кг
|
Стандартная комплектация
- Генератор сигналов
- Кабель сетевой
- Кабель USB
- Руководство по эксплуатации
- Кабель BNC(m–m) - 2 шт
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного генератора сигналов?
| Какие условия эксплуатации предусмотрены для данного генератора сигналов? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
- Не допускается подача внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабеля не перепутайте входной разъем с выходными.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
