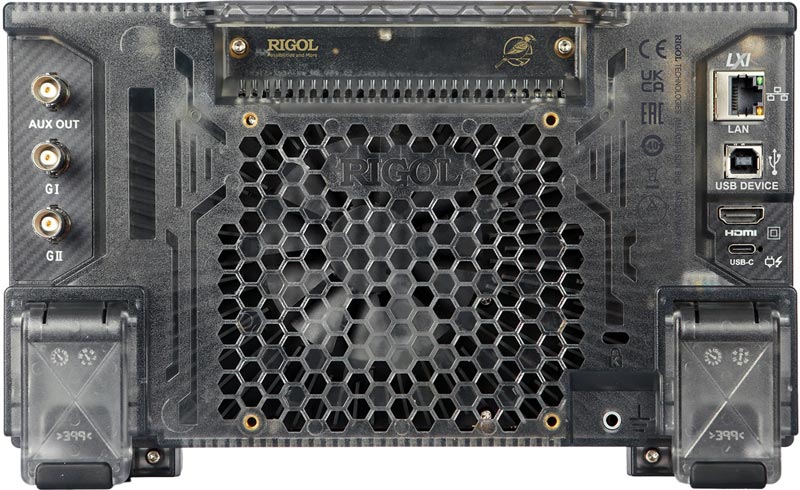

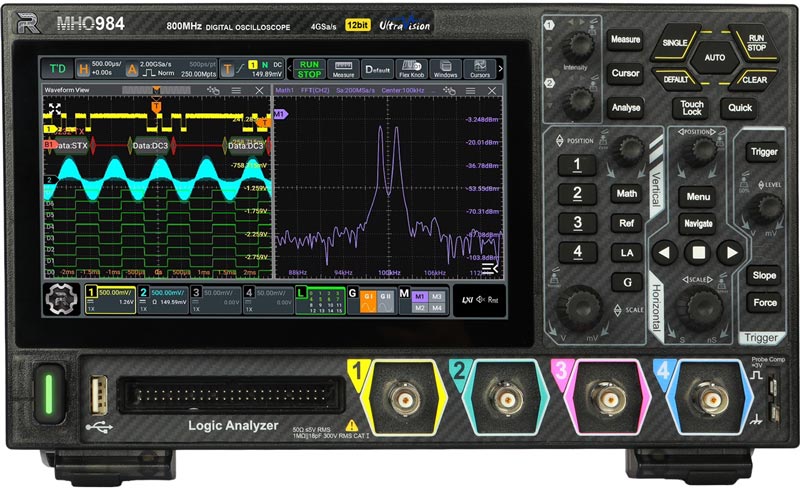

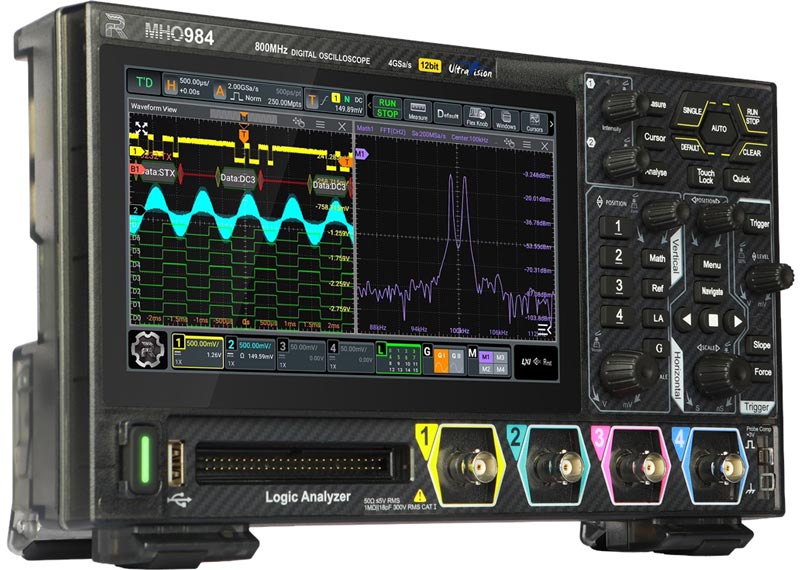

RIGOL MHO934 Цифровой осциллограф высокого разрешения
RIGOL MHO934 Цифровой осциллограф высокого разрешения
|
|
|
Торговая марка:
Гарантийный срок: 36 месяцев
Спецификация (PDF): Загрузить
4 аналоговых + 16 цифровых каналов. Максимальная полоса пропускания 350 МГц. Частота дискретизации 4 Гвыб/с (2 Гвыб/с на 2 канала, 1 Гвыб/с на 4 канала). Максимальная память 100 М точек (500 М опция). АЦП 12 бит. Скорость захвата 30000 осц/сек (векторное), 1000000 осц./сек (быстрая запись). Анализ осциллограмм (до 500000 кадров). Чувствительность от 200 мкВ/дел. Расширенная синхронизация (17 типов штатно). Декодирование протоколов: 5 штатно + 4 опция. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Генератор сигналов (2 канала, 50/100 МГц) - опция. Анализ АЧХ (диаграммы Боде). Операционная система Android. Интерфейсы: USB-host, USB-device, LAN (c LXI-C), HDMI. Дисплей: 7", цветной, сенсорный, 1024 х 600. Вес: 1,6 кг. Размеры: 265,35 x 161,75 x 77,38 мм.
|
Розничная цена:
160 735,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Цифровой осциллограф Rigol MHO934 обладает высоким разрешением по вертикали (12 бит) и может объединять в одном корпусе еще и 16-канальный логический анализатор, анализатор протоколов, генератор сигналов, цифровой вольтметр, высокоточный частотомер и измеритель АЧХ на основе диаграмм Боде, что делает этот прибор превосходным инструментом для исследования аналоговых и цифровых сигналов и отладки современных электронных схем. В цифровом осциллографе MHO934 применены новейшие разработки компании Rigol, обеспечивающие низкий уровень шумов и высокую чувствительность, что позволяет проводить более точные измерения даже для сильнозашумленных сигналов.
Прибор обладает возможностью запуска и анализа по сигналам последовательных шин RS-232/UART, I²C, SPI, LIN, CAN, а также опционально FlexRay, I²S и MIL-STD-1553
Помимо традиционных органов управления на передней панели прибора, в цифровом осциллографе Rigol MHO934 используется большой сенсорный дисплей, что делает управление осциллографом еще более удобным.
Технические характеристики
Осциллограф
|
Характеристика
|
Значение
|
|
Макс. полоса пропускания аналоговых каналов
|
350 MГц (50 Ом, 1 МОм)
|
Режим дискретизации
|
Реальное время
|
|
Количество каналов
|
4 аналоговых + 16 цифровых (опция)
|
|
Регистрация
|
Режим
|
Обычный
Пиковый детектор 500 пс (аналоговые каналы)
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение: 14 бит, 16 бит
|
Макс. дискретизация (реальное время)
|
Аналоговые каналы:4 Гвыб/сек (2 Гвыб/сек - 2 канала, 1 Гвыб/сек - 4 канала)
|
|
Параметры вертикальной системы
|
Связь по входу
|
открытый, закрытый, земля
|
Входной импеданс
|
Аналоговые каналы:
1 MΩ±1% || 18 пФ ±3 пФ
Цифровые каналы (опция):
около 101 кΩ || 8 пФ
|
Учет ослабления пробников
|
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
|
Максимальное входное напряжение
|
Аналоговые каналы:
1 МОм: 300 Вскз CAT I, 400 Вп-п (DC+Впик)
50 ОМ: 5 Вскз
Цифровые каналы (опция):
±40 Вскз CAT I
Переходное перенапряжение 800 Вп-п
|
Вертикальное разрешение
|
Аналоговые каналы:
12 бит (или 16 бит в режиме высокого разрешения)
Цифровые каналы (опция):
1 бит
|
Эффективная разрядность ENOB
аналоговых каналов, типичное
|
8,5
|
Аналоговые каналы
|
Вертикальное отклонение
|
50 Ом: 200 мкВ/дел ~ 10 В/дел
1 МОм: 1 мВ/дел ~ 10 В/дел
|
|
Диапазон смещения
|
1 МОм:
±1 В (≥1 мВ/дел ~ 65 мВ/дел)
±10 В (>65 мВ/дел ~ 274 мВ/дел)
±20 В (>274 мкВ/дел ~ 2.79 В/дел)
±100 В (>2.79 В/дел ~ 10 В/дел )
50 Ом:
±1 В (≥1 мВ/дел ~ 136 мВ/дел)
±4 В (>136 мВ/дел)
|
Динамический диапазон
|
±4 дел
|
Ограничение полосы пропускания
|
20 МГц, 250 МГц, полный диапазон
|
|
Время нарастания
|
≤1 нс (типичное)
|
|
Погрешность коэф. усиления
|
<5 мВ: ±2% от полной шкалы (типичное)
≥5 мВ: ±1% от полной шкалы (типичное)
|
Погрешность смещения
|
≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
|
|
Изоляция между каналами
|
≥100:1
|
|
Цифровые каналы (опция)
|
Пороги
|
2 группы (D0 ~ D7, D8 ~ D15)
|
Уровень порогов
|
Настраиваемые пользователем для 8 каналов в группе
|
Диапазон значений порогов
|
±15 В с шагом 10 мВ
|
Погрешность установки порога
|
±(100 мВ + 3% от установленного значения)
|
Макс. входной динамический диапазон
|
±10 В + значение порога
|
Мин. размах напряжения
|
500 мВп-п
|
Минимальный уровень шума, типичное
(50 Ом)
|
200 мкВ/дел (ограничение полосы 20 МГц)
|
66 мкВскз
|
|
500 мкВ/дел (ограничение полосы 250 МГц)
|
74,4 мкВскз
|
|
1 мВ/дел
|
139,2 мкВскз
|
|
2 мВ/дел
|
136,8 мкВскз
|
5 мВ/дел
|
145,2 мкВскз
|
|
10 мВ/дел
|
406,8 мкВскз
|
|
20 мВ/дел
|
465,6 мкВскз
|
|
50 мВ/дел
|
694,8 мкВскз
|
|
100 мВ/дел
|
1,152 мВскз
|
|
200 мВ/дел
|
4,92 мВскз
|
|
500 мВ/дел
|
7,2 мВскз
|
|
1 В/дел
|
11,52 мВскз
|
Минимальный уровень шума, типичное
(1 МОм)
|
1 мВ/дел
|
130,8 мкВскз
|
|
2 мВ/дел
|
127,2 мкВскз
|
5 мВ/дел
|
160 мкВскз
|
|
10 мВ/дел
|
270 мкВскз
|
|
20 мВ/дел
|
331,2 мкВскз
|
|
50 мВ/дел
|
614,4 мкВскз
|
|
100 мВ/дел
|
3 мВскз
|
|
200 мВ/дел
|
3,6 мВскз
|
|
500 мВ/дел
|
12,84 мВскз
|
|
1 В/дел
|
16,08 мВскз
|
|
2 В/дел
|
24,36 мВскз
|
|
5 В/дел
|
117,84 мВскз
|
|
10 В/дел
|
156,36 мВскз
|
Параметры
горизонтальной системы
|
Аналоговые каналы
|
|
Скорость захвата осциллограмм
|
30000 осц./сек в векторном режиме
1000000 осц./сек в режиме быстрой записи
|
|
Глубина записи
|
Штатно: 100 М точек (50 М точек - 2 канала, 25 М точек - 4 канала)
Опционально: 500 М точек (250 М точек - 2 канала, 125 М точек - 4 канала)
|
Коэффициент развертки
|
500 пс/дел ~ 500 с/дел, точная
|
|
Погрешность временной базы
|
≤±1,5 ppm ± 1 ppm/год
|
|
Максимальная задержка
|
Пред-запуск: - 5 дел
Пост-запуск: 1 с или 100 дел (что больше)
|
Режимы
|
Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)
|
Цифровые каналы
|
|
Минимальная детектируемая длительность импульса
|
5 нс
|
|
Максимальная входная частота
|
200 МГц
|
Зажержка иежду каналами
|
5 нс
|
Измерения
|
Измерения
|
Курсорные
|
Количество курсоров
|
2 пары XY курсоров
|
|
Режимы
|
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
|
|
Измерения в X-Y режиме
|
X = Канал 1, Y = Канал 2
|
|
Автоматические
|
Количество автоизмерений
|
41 тип с отображением 10 одновременно
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
|
|
Окно измерений
|
основное, ZOOM
|
Режим "Все измерения"
|
Отображение 33 измерений (вертикальные и горизонтальные)
|
|
Вертикальные
|
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
|
|
Горизонтальные
|
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
|
Другие
|
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
|
|
Статистика
|
Текущее, среднее, Макс., Мин., стандартная девиация, счетчик
Задание времени статистики
|
|
Математические операции
|
Количество отображаемых одновременно
|
4
|
Операции
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
|
Цветовая градация
|
Поддерживается в математических операциях, в т.ч. БПФ
|
|
БПФ (FFT)
|
Макс. длина
|
1 М точек
|
|
Тип окна
|
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
|
Представление
|
полный дисплей, половина дисплея
|
|
Поиск пиков
|
макс. 15 пиков
|
|
Поиск и навигация
|
Тип
|
фронт, импульс
|
Отображение
|
таблица событий с сохранением во внутреннюю память или USB-носитель
|
|
Источник
|
любой аналоговый канал
|
|
Типы
|
Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
|
|
Анализ осциллограмм
|
Pass / Fail
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запись осциллограмм
|
Анализ
|
Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
возможность вычисления, измерения и декодирования воспроизводимых сигналов
|
Источник
|
аналоговые каналы (CH1 ~ CH4) и цифровые каналы (D0 ~ D15)
|
|
Гистограмма
|
Источник
|
аналоговые каналы (CH1 ~ CH4), результат автоизмерений
|
|
Тип
|
горизонтальные, вертикальные, измерение
|
|
Измерение
|
Статистика: тип, сумма, пики, максимальное, минимальное, размах, среднее арифметическое, медиана, мода, ширина интервала диаграммы, стандартное отклонение, временная развертка
Гистограмма: сумма, пики, максимальное, минимальное, размах, медиана, мода, ширина интервала, стандартное отклонение, μ±σ, μ±2σ, μ±3σ
|
|
Режим
|
во всех режимах, кроме ZOOM, XY, ROLL
|
|
Цветовая градация
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Темы
|
температура, интенсивность
|
|
Режим
|
во всех режимах
|
|
Декодирование
|
Стандартно
|
Параллельно, RS232/UART, I2C, SPI, LIN, CAN
|
|
Опционально
|
CAN-FD, FlexRay, I2S, MIL-STD-1553B
|
Система запуска
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
Режим запуска
|
Авто, обычный, одиночный
|
|
Тип связи
|
AC, DC, ФВЧ (200 кГц±20%, внутренний запуск), ФНЧ (180 кГц±20%, внутренний запуск)
|
|
Шумовая режекция
|
Вкл / Выкл
|
|
Блокировка уровня запуска
|
8 нс ~ 10 с
|
|
Полоса запуска
|
аналоговая полоса осциллографа
|
|
Чувствительность триггера
|
Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)
|
Диапазон уровня запуска
|
±4 деления от центра экрана
|
|
Типы запуска
|
Штатно: по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Опционально: FlexRay, I2S, MIL-STD-1553B
|
Запуск по фронту
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
Запуск по длительности импульса
|
Условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
Запуск по скорости нарастания
|
Условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
|
Стандарт
|
480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
Запуск по длительности события
|
Установка
|
H, L, X
|
|
Условие запуска
|
>, <, внутри интервала<>, вне интервала ><
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
Запуск по истечении времени (TimeOut)
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
Запуск по ранту
|
Условие
|
прохождение через заданный уровень
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по окну
|
Тип фронта
|
нарастающий, спадающий
|
Позиция запуска
|
вход, выход, время
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по задержке
|
Фронт
|
нарастающий, спадающий
|
|
Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
Запуск Установка / Удержание
|
Фронт
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
RS-232 / UART запуск
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Скорость
|
до 20 Мбит/сек
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
I²C запуск
|
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
SPI запуск
|
Условие запуска
|
CS, TimeOut
|
|
Разрядностья
|
4 бит ~ 32 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
CAN запуск
|
Условие запуска
|
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random
|
|
Тип сигнала
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 5 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
LIN запуск
|
Условие запуска
|
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
|
|
Скорость
|
до 20 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
FlexRay запуск
(опция MHO900-FlexA)
|
Условие запуска
|
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (null, Sync, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
|
|
Скорость
|
до 10 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
I²S запуск
(опция MHO900-AUDIOA)
|
Тип канала
|
левый, правый, левый и правый
|
|
Условие сравнения
|
＝, ≠, ＞, ＜, ＜＞, ＞＜
|
|
Режимы
|
I²S, LJ, RJ
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
MIL-STD-1553 запуск
(опция MHO900-AEROA)
|
Условие запуска
|
Синхро (Data Sync, Cmd/Status Sync, All Sync), Data, RTA, RTA+11 bit, ошибка (ошибка синхронизации и ошибка четности)
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Диаграммы Боде
|
Начальная частота
|
10 Гц...3 МГц
|
|
Конечная частота
|
100 Гц...30 МГц
|
|
Точки/Декады
|
10...100
|
|
Выходная амплитуда
|
20 мВ...10 В
|
Генератор (опции MHO900-AFG50, MHO900-AFG100)
|
Характеристика
|
Значение
|
Количесто каналов
|
2
|
|
Частота дискретизации
|
1 Гвыб/сек
|
Вертикальное разрешение
|
16 бит
|
Максимальная частота
|
100 МГц (опция MHO900-AFG100)
50 МГц (опция MHO900-AFG50)
|
Стандартные формы
|
Синус, меандр, треугольный, шумовой, постоянный ток DC
Встроенные формы: Sinc, нарастающая и спадающая экспонента, ЭКГ1, гаусс, лоренц и гаверсинус
|
Произвольная форма
|
поддерживается
|
|
Синус
|
Диапазон частот
|
2 мГц ~ 100 МГц (опция MHO900-AFG100)
20 мГц ~ 50 МГц (опция MHO900-AFG50)
|
Нелинейность АЧХ
(относительно 1 кГц, 0 дБм)
|
±0,2 дБ (<10 МГц)
±0,5 дБ (≥10 МГц ~ <100 МГц)
|
Гармонические искажения,
типичное (0 дБм)
|
-55 дБн (≥10 Гц ~ <10 МГц)
-50 дБн (≥10 МГц ~ <50 МГц)
-40 дБн (≥50 Гц)
|
Негармонические искажения,
типичное (1 Вп-п)
|
-60 дБн (≥10 Гц ~ <10 МГц)
-50 дБн (≥10 МГц ~ <50 МГц)
-50 дБн + 6дБн/октава (≥50 Гц)
|
Общие гармонические искажения,
типичное (1 Вп-п, 10 Гц ~ 20 кГц)
|
<0,1%
|
Фазовый шум,
типичное (1 Вп-п, 10 кГц смещение, 20 МГц)
|
<-110 дБн/Гц
|
|
Меандр/Импульс
|
Диапазон частот
|
2 мГц ~ 20 МГц (опция MHO900-AFG100)
20 мГц ~ 10 МГц (опция MHO900-AFG50)
|
Время нарастания / спада,
типичное (≤2 Вп-п, 50 Ом)
|
<10 нс
|
Выброс,
типичное (0 дБм, > 1 МГц)
|
<5%
|
Коэффициент заполнения
|
1% ~99%
|
Джиттер,
типичное (0 дБм, > 1 кГц)
|
500 пс
|
|
Треугольный
|
Диапазон частот
|
2 мГц ~ 2 МГц (опция MHO900-AFG100)
20 мГц ~ 1 МГц (опция MHO900-AFG50)
|
Линейность
|
1%
|
Симметрия
|
0% ~100%
|
|
Шумовой
|
Полоса
|
100 МГц
|
|
Встроенные формы
|
Диапазон частот
|
2 мГц ~ 20 МГц (опция MHO900-AFG100)
20 мГц ~ 10 МГц (опция MHO900-AFG50)
|
Произвольная форма
|
Диапазон частот
|
2 мГц ~ 20 МГц (опция MHO900-AFG100)
20 мГц ~ 10 МГц (опция MHO900-AFG50)
|
|
Глубина записи
|
16 К точек
|
|
Частота
|
Точность
|
±1,5 ppm±1 ppm/год (@10 МГц)
|
Разрешение
|
0,1 Гц или 10 бит (что больше)
|
|
Амплитуда
|
Диапазон
|
50 Ом:
1 мВ ~ 10 Вп-п (≤ 50 МГц)
1 мВ ~ 5 В (> 50 МГц)
Высокий импеданс:
2 мВ ~ 20 Вп-п (≤ 50 МГц)
2 мВ ~ 10 В (> 50 МГц)
|
Точность
(1 кГц синус)
|
±(1,5% от установленного значения + 5 мВ)
|
|
Разрешение
|
100 мкВ или 3 бит (что больше)
|
Смещение
постоянной составляющей
|
Диапазон
|
±5 В AC+DC (50 Ом)
±10 В AC+DC (высокий импеданс)
|
|
Точность
|
±(1,5% от установленного значения + 5 мВ + 0.5% амплитуды) на импедансе 50 Ом
±(1,5% от установленного значения + 5 мВ + 1.0% амплитуды) на высоком импедансе
|
|
Разрешение
|
1 мВ или 4 бит (что больше)
|
|
Модуляция
|
Тип
|
АМ, ЧМ, ФМ
|
|
АМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальный, прямоугольный, пилообразный
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Глубина модуляции: 0% ... 120%
|
|
ЧМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальная, прямоугольная, пилообразная
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Девиация: 2 мГц ... несущая частота
|
|
ФМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальная, прямоугольная, пилообразная
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Девиация: 0° ~ 360°, по умолчанию 90°
|
Цифровой вольтметр
|
Источник
|
аналоговые каналы
|
|
Функция измерения
|
DC, AC+DC RMS, AC RMS
|
|
Разрешение
|
ACV/DCV: 3 бита
|
|
Звуковой сигнал
|
При выходе за пределы заданного диапазона
|
Частотомер
|
Общие параметры
|
Источник
|
аналоговые каналы, цифровые каналы (D0 ~ D15)
|
|
Разрешение
|
3-6 бит, пользовательская
|
Макс. частота
|
макс. частота аналогового канала
|
|
Функция измерения
|
частота, период, счет ипульсов
|
|
Суммирование
|
Источник
|
48-бит счетчика
|
|
Фронт
|
подсчет количества нарастающих фронтов
|
|
Временная база
|
внутренний источник опорной частоты
|
Прочие технические характеристики
Дисплей
|
Тип дисплея
|
диагональ 7”, сенсорный, емкостной
|
|
Разрешение дисплея
|
1024 (по горизонтали) × 600 (по вертикали) точек, 16:9
|
|
Сетка
|
10 (по горизонтали) x 8 (по вертикали)
|
|
Послесвечение
|
от 100 мс до 10 с, бесконечно
|
Яркость
|
256 уровней интенсивности (ЖК, HDMI)
|
Порты ввода / вывода
|
USB 2.0 Hi-speed Host
|
1 на передней панели
|
|
USB 2.0 Hi-speed Device
|
1 на задней панели
|
|
LAN
|
1 на задней панели (10/100 Base-T, поддержка LXI-C)
|
|
WEB интерфейс
|
поддержка Web Control interface
|
|
HDMI HD видеовыход
|
1 на задней панели (HDMI 1.4b, A plug)
|
|
Aux Output комбинированный выход
|
Разъем
|
BNC на задней панели:
Vo (H)≥ 2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤ 0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
|
Выход синхронизации
(Trig Out)
|
Импульсный сигнал синхронизации
|
|
Выход "Годен / Не годен" (Pass / Fail)
|
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
|
|
Выход компенсации пробника
|
Частота
|
меандр 1 кГц
|
|
Амплитуда
|
0~3 Вп-п
|
|
Выход генератора сигнала AFG OUT
|
|
2 на задней панели, BNC разъем
|
Процессор
|
Процессор
|
Cortex-A72 1.8 GHz, 6-ядер
|
|
Системная память
|
4 GB RAM
|
|
Операционная система
|
Android
|
|
Энергонезависимая память
|
32 GB
|
Питание
|
Интерфейс источника питания
|
Type-C
|
|
Напряжение питания
|
DC 20 V, 5 A
|
|
Потребляемая мощность
|
Максимум 70 Вт (при подключении к различным интерфейсам и USB-накопителю)
|
Массо-габаритные параметры
|
Габаритные размеры
|
265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г)
|
|
Вес
|
Около 1,6 кг (2,6 кг с упаковкой)
|
Стандартная комплектация
- Осциллограф
- Сетевой адаптер
- Кабель заземления
- Пассивные пробники (4 шт.)
Дополнительная комплектация
- MHO900-RLU05 - Опция увеличения глубины записи до 500 М точек
- MHO900-BWU03T05 - Опция увеличения полосы пропускания с 350 до 500 МГц
- MHO900-BWU03T08 - Опция увеличения полосы пропускания с 350 до 800 МГц
- MHO900-BWU05T08 - Опция увеличения полосы пропускания с 500 до 800 МГц
- MHO900-AFG50 - Опция генератора сигналов с максимальной частотой 50 МГц
- MHO900-AFG100 - Опция генератора сигналов с максимальной частотой 100 МГц
- MHO900-AUDIOA - Опция анализа и запуска по аудиошинам I²S
- MHO900-AUTOA Опция анализа по шинам CAN с гибкой скоростью передачи данных CAN FD
- MHO900-AEROA - Опция анализа и запуска по шинам MIL-STD-1553
- MHO900-FlexA - Опция анализа и запуска по шинам FlexRay
- MHO900-BND - Комплект опций, включающий в себя MHO900-AFG100, MHO900-AUDIOA, MHO900-AUTOA, MHO900-AEROA и MHO900-FlexA
- PLA2216 - Пробник 16-канального логического анализатора
Часто задаваемые вопросы
Как активировать опции для приборов Rigol?
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа лицензии на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
Назад в раздел
Поделиться:
|
