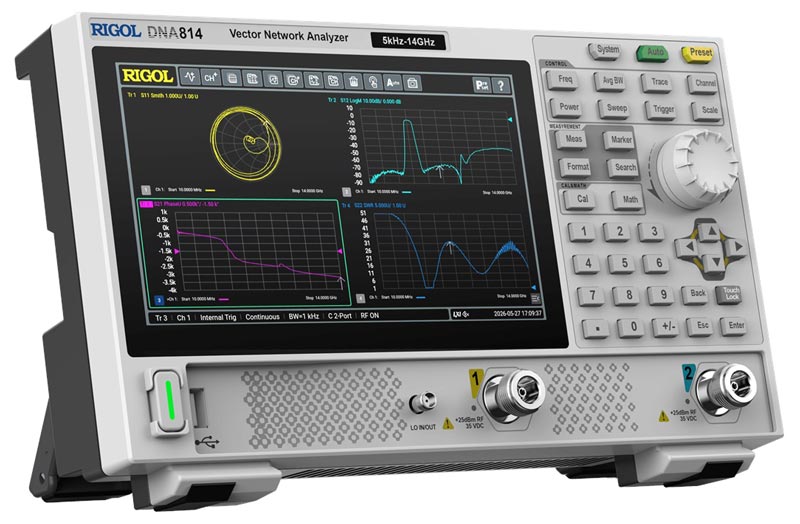

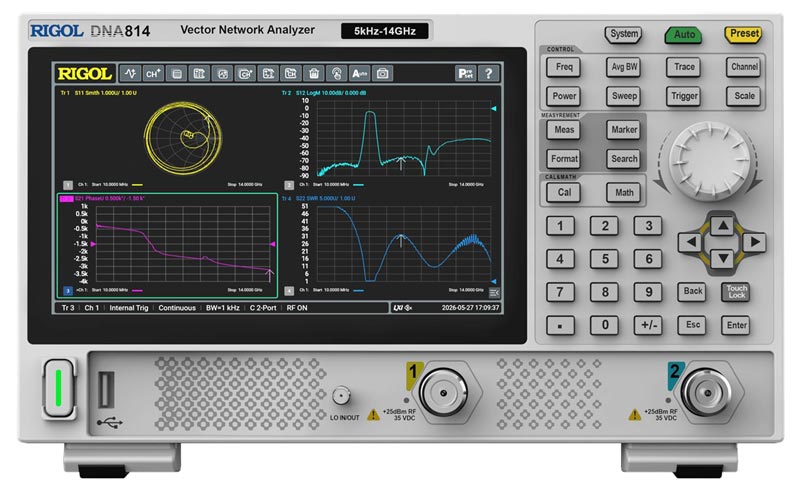

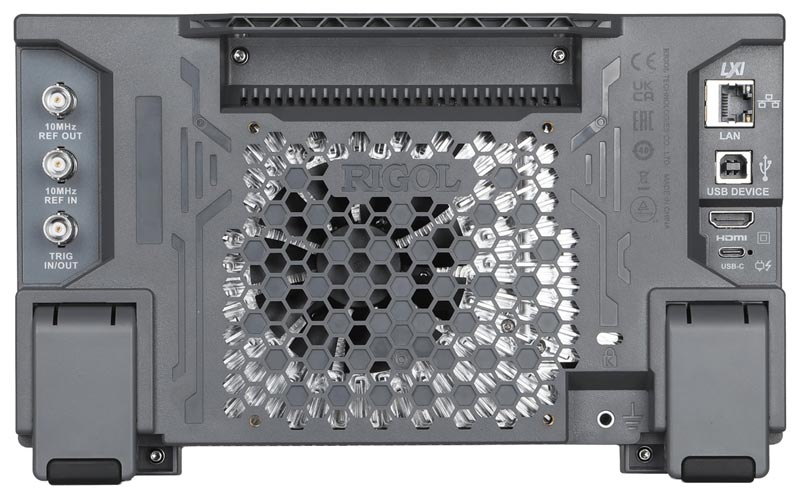

RIGOL DNA814 Анализатор цепей векторный двухпортовый
RIGOL DNA814 Анализатор цепей векторный двухпортовый
|
|
|
Торговая марка:
Гарантийный срок: 36 месяцев

Полоса от 5 кГц до 14 ГГц. Количество портов - 2. Разрешение по частоте 1 Гц. Динамический диапазон 125 дБ (тип). Шум трассы 0,005 дБскз. Выходная мощность -40 дБм...10 дБм. Фильтр ПЧ: 1 Гц…3 МГц. Поддержка различных видов калибровки и совместимость с механическими и электронными калибровочными модулями ECal. Встроенное измерение S-параметров, импеданса, КСВН, анализ во временной области TDR, тестирование антенн и др. Цветной дисплей 7" (1024х600). Интерфейсы LAN, USB, HDMI. Питание Type-C адаптер, поддержка Powerbank. Размеры 265 х 162 х 78 мм, масса 1,9 кг.
|
Розничная цена:
1 427 583,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Описание находится в стадии разработки
Анализатор спектра Rigol RSA814 — обладает превосходным динамическим диапазоном от 5 кГц до 14 ГГц, низким значением уровня собственных шумов (до -168 дБм), высокой точностью измерения амплитуды и скоростью тестирования. Прибор поддерживает такие функции, как анализ спектра в режиме сканирующего анализатора GPSA, анализ спектра в реальном времени RTSA, векторный анализ сигналов VSA, анализ модулированных сигналов ADM, измерение электромагнитных помех EMI и анализ фазового шума PNOISE. Это позволяет удовлетворять самым сильным требованиям к тестированию и анализу сигналов.
Анализатор RSA814 можно интегрировать в испытательные системы и использовать для разработки устройств благодаря различным цифровым и аналоговым входным и выходным интерфейсам. Благодаря компактному портативному форм-фактору прибор подходит для использования в лабораториях, учебных заведениях и при выездных испытаниях, а также поддерживает питание от внешнего аккумулятора для мобильного тестирования.
Благодаря стабильной работе и гибким режимам применения RSA814 может широко использоваться при проведении научно-исследовательских и опытно-конструкторских работ, производственных и ремонтных испытаний в таких областях, как беспроводная связь, автомобильная электроника и интернет вещей (IoT).
Технические характеристики
|
Характеристики
|
Параметры
|
|
Значения
|
|
Полный частотный диапазон
|
5 кГц…14 ГГц
|
|
Количество портов
|
2
|
Динамический диапазон
(10 Гц ПЧ, 23°C±3°C, отклонение от темп. калибровки <1°C. )
|
Диапазон частот
|
100 кГц...10 МГц
|
100 дБ, 110 дБ (тип.)
|
|
10 МГц...6,5 ГГц
|
115 дБ, 125 дБ (тип.)
|
|
6,5 ГГц...10 ГГц
|
111 дБ, 121 дБ (тип.)
|
|
10 ГГц...12 ГГц
|
109 дБ, 119 дБ (тип.)
|
|
12 ГГц...14 ГГц
|
107 дБ, 117 дБ (тип.)
|
|
Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц
|
Ошибка калибровки
(10 Гц ПЧ, без усреднения, 23°C±3°C, отклонение от темп. калибровки <1°C. )
|
|
Диапазон частот
|
Направленность
|
Согласование нагрузки
|
Согласование источника
|
Трекинг передачи
|
Трекинг отражения
|
механический калибровочный модуль ECAL100/200
|
5 кГц...100 кГц
|
46 дБ
|
35 дБ
|
30 дБ
|
±0,30 дБ
|
±0,30 дБ
|
|
100 кГц...10 МГц
|
55 дБ
|
48 дБ
|
45 дБ
|
±0,06 дБ
|
±0,08 дБ
|
10 МГц...4,5 ГГц
|
50 дБ
|
42 дБ
|
38 дБ
|
±0,10 дБ
|
±0,10 дБ
|
4,5 ГГц...8,5 ГГц
|
42 дБ
|
35 дБ
|
30 дБ
|
±0,15 дБ
|
±0,10 дБ
|
|
8,5 ГГц – 14 ГГц
|
40 дБ
|
32 дБ
|
30 дБ
|
±0,18 дБ
|
±0,10 дБ
|
механический калибровочный модуль ECAL300/400
|
5 кГц...100 кГц
|
35 дБ
|
30 дБ
|
28 дБ
|
±0,30 дБ
|
±0,30 дБ
|
|
100 кГц...10 МГц
|
55 дБ
|
45 дБ
|
42 дБ
|
±0,06 дБ
|
±0,10 дБ
|
10 МГц...4,5 ГГц
|
50 дБ
|
42 дБ
|
35 дБ
|
±0,15 дБ
|
±0,10 дБ
|
4,5 ГГц...8,5 ГГц
|
42 дБ
|
35 дБ
|
30 дБ
|
±0,18 дБ
|
±0,15 дБ
|
|
8,5 ГГц – 14 ГГц
|
40 дБ
|
30 дБ
|
30 дБ
|
±0,22 дБ
|
±0,15 дБ
|
механический калибровочный модуль 85054D
|
5 кГц...100 кГц
|
35 дБ
|
30 дБ
|
25 дБ
|
±0,30 дБ
|
±0,30 дБ
|
|
100 кГц...10 МГц
|
55 дБ
|
50 дБ
|
48 дБ
|
±0,02 дБ
|
±0,04 дБ
|
10 МГц...4,5 ГГц
|
50 дБ
|
45 дБ
|
38 дБ
|
±0,02 дБ
|
±0,04 дБ
|
4,5 ГГц...8,5 ГГц
|
42 дБ
|
37 дБ
|
34 дБ
|
±0,02 дБ
|
±0,04 дБ
|
|
8,5 ГГц – 14 ГГц
|
40 дБ
|
35 дБ
|
34 дБ
|
±0,02 дБ
|
±0,08 дБ
|
|
Производительность системы
|
без калибровки
|
5 кГц...100 кГц
|
20 дБ
|
12 дБ
|
20 дБ
|
±1,5 дБ
|
±1,5 дБ
|
|
100 кГц...10 МГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
10 МГц...4,5 ГГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
4,5 ГГц...8,5 ГГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
|
8,5 ГГц – 14 ГГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
Выход тестового порта
|
Частотные характеристики
|
Старение
|
<1 ppm/год
|
Температурная стабильность
(0℃...40℃)
|
<0.5 ppm
|
|
Начальная точность после калибровки
|
1 ppm
|
|
Разрешение по частоте
|
1 Гц
|
|
Количество точек свипирования
|
1...100001
|
|
Полоса пропускания ПЧ
|
1 Гц… 3 МГц
|
|
|
Полоса пропускания
|
Разрешение ПЧ RBW (-3 дБ )
|
1 Гц… 10 МГц, с шагом 1-3-10
|
|
|
Погрешность RBW
|
<5%
|
|
|
Разрешение видео VBW (-3 дБ)
|
1 Гц…10 МГц, с шагом 1-3-10
|
|
|
Разрешение RBW (-6 дБ) - опция
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
|
АМПЛИТУДА
|
Измерение уровня (fц ≥ 10 МГц)
|
Диапазон (fц≥10 МГц)
|
Уровень собственных шумов … +20 дБм
|
|
Максимальный уровень на входе
|
Постоянное напряжение
|
35 В
|
|
Макс. уровень CW RF Power
|
+20 дБм, аттенюатор =30 дБ, предусилитель выкл.
|
|
-10 дБм, аттенюатор =30 дБ, предусилитель вкл.
|
|
Макс. опасный уровень CW RF Power
|
+25 дБм
|
|
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц, 20 °C…30 °C, импеданс 50 Ом
|
без предусилителя
|
|
5 кГц...100 кГц
|
<-120 дБм (тип.)
|
|
>100 кГц...4,5 ГГц
|
<-140 дБм, <-143 дБм (тип.)
|
|
>4,5 ГГц…8,5 ГГц
|
<-142 дБм, <-145 дБм (тип.)
|
>8,5 ГГц…11 ГГц
|
<-140 дБм, <-143 дБм (тип.)
|
|
>11 ГГц…14 ГГц
|
<-135 дБм, <-138 дБм (тип.)
|
|
с предусилителем
|
|
1 МГц...100 МГц
|
<-155 дБм, <-158 дБм (тип.)
|
|
>100 МГц...4,5 ГГц
|
<-165 дБм, <-168 дБм (тип.)
|
|
>4,5 ГГц…8,5 ГГц
|
<-162 дБм, <-165 дБм (тип.)
|
|
>8,5 ГГц…11 ГГц
|
<-155 дБм, <-158 дБм (тип.)
|
|
>11 ГГц…14 ГГц
|
<-150 дБм, <-153 дБм (тип.)
|
|
Частотный отклик
|
без предусилителя (аттенюатор = 10 дБ, отн. 50 МГц)
|
9 кГц…100 кГц
|
<0,3 дБ (тип.)
|
|
>100 кГц...4,5 ГГц
|
<0,5 дБ; <0,3 дБ (тип.)
|
|
>4,5 ГГц…8,5 ГГц
|
<0,7 дБ; <0,5 дБ (тип.)
|
|
>8,5 ГГц…14 ГГц
|
<0,9 дБ; <0,7 дБ (тип.)
|
|
с предусилителем (аттенюатор = 0 дБ, отн. 50 МГц)
|
|
1 МГц...4,5 ГГц
|
<0,7 дБ; <0,5 дБ (тип.)
|
|
>4,5 ГГц…8,5 ГГц
|
<0,9 дБ; <0,7 дБ (тип.)
|
|
>8,5 ГГц…14 ГГц
|
<1,1 дБ; <0,9 дБ (тип.)
|
|
Отображение уровня
|
Логарифмическая шкала
|
1 дБ…200 дБ
|
|
Линейная шкала
|
0 до опорного уровня
|
|
Количество точек
|
801
|
|
Количество графиков
|
6
|
|
Тип детектора
|
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция), среднеквадратический EMI CISPR
|
|
Операции над графиками
|
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
|
|
Единицы измерения
|
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт, мкА, мА, А
|
|
Аттенюатор
|
Диапазон ослабления
|
0…30 дБ, с шагом 2 дБ
|
|
Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл, 20 ºC…30 °C):
|
<0,3 дБ
|
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)
|
|
<0,3 дБ
|
|
Установка опорного уровня
|
Логарифмическая шкала
|
-170 дБм…+20 дБм с шагом 0,01 дБ
|
|
Линейная шкала
|
707 пВ...2,24 В; 0,11% (0,01 дБ) разрешение
|
|
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C…30 °C)
|
10 МГц...4,5 ГГц
|
<0,8 дБ (ном.)
|
|
>4,5 ГГц…8,5 ГГц
|
<1,0 дБ (ном.)
|
|
>8,5 ГГц…14 ГГц
|
<1,8 дБ (ном.)
|
Погрешность переключения RBW
|
1 Гц...1 МГц
|
<0,1 дБ
|
|
3 МГц, 10 МГц
|
<0,3 дБ
|
|
Предусилитель
|
Частотный диапазон
|
1 МГц…14 ГГц
|
|
Усиление
|
25 дБ (ном.)
|
|
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
|
10 МГц...4,5 ГГц
|
<1,5 дБ (ном.)
|
|
>4,5 ГГц…8,5 ГГц
|
<1,7 дБ (ном.)
|
|
>8,5 ГГц…14 ГГц
|
<1,9 дБ (ном.)
|
Гармонические искажения 2-го порядка
(аттенюатор = 0 дБ, вх. уровень =-20 дБм, предусилитель выкл.)
|
10 МГц...2,25 ГГц
|
SHI : +45 дБм
|
|
>2,25 ГГц…4,25 ГГц
|
SHI : +45 дБм
|
|
>4,25 ГГц…7 ГГц
|
SHI : +30 дБм
|
Интермодуляционные искажения 3-го порядка (двухтон. сигнал 200 кГц, вх. уровень =-20 дБм, аттенюатор = 0 дБ, предусилитель выкл.)
|
10 МГц...4,5 ГГц
|
TOI: +18 дБм, типично +20 дБм
|
|
>4,5 ГГц…8,5 ГГц
|
TOI: +14 дБм, типично +16 дБм
|
|
>8,5 ГГц…14 ГГц
|
TOI: +12 дБм, типично +14 дБм
|
|
Комбинационные искажения
|
|
<-60 дБн
|
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °C…30 °C)
|
|
<-100 дБм (тип.)
|
|
РАЗВЕРТКА
|
Время развертки
|
Нулевой обзор
|
1 мкс…4000 с
|
|
Полоса обзора ≥10 Гц
|
1 мс... 6000 с
|
|
Погрешность времени развертки
|
Нулевой обзор
|
5%
|
|
Полоса обзора ≥10 Гц, RBW ≥1 кГц
|
5%
|
|
Тип запуска
|
|
непрерывный, однократный
|
|
Количество точек
|
Во всех режимах
|
101...100001, по умолчанию 801
|
|
ЗАПУСК
|
Источник
|
|
свободный, внешний, видео
|
|
Задержка
|
Нулевой обзор
|
-150 мс...500 мс
|
|
Полоса обзора ≥10 Гц
|
0...500 мс
|
|
ТРЕКИНГ-ГЕНЕРАТОР
|
Частотный диапазон
|
|
100 кГц...14 ГГц
|
|
Выходной уровень
|
Диапазон
|
-40 дБм...0 дБм
|
|
Разрешение
|
1 дБ
|
|
Нелинейность (отн. 50 МГц)
|
|
±3 дБ
|
|
Режим анализатора спектра реального времени (RTSA)
|
|
Основные параметры RTSA
|
Полоса анализа в реальном времени
|
5 кГц…100 МГц
|
20 МГц
|
100 МГц...14 ГГц
|
40 МГц
|
Мин. длительность для гарантированного захвата сигналов 100% POI ((макс. полоса обзора, окно Kaiser)
|
Стандартно
|
5,62 мкс
|
|
Тип детектора
|
|
выборка, положительный пиковый, отрицательный пиковый, среднее
|
|
Количество графиков
|
|
6
|
|
Тип окна
|
|
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
|
|
Разрешение (для окна Kaiser)
|
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
|
|
Полоса обзора
|
Мин. диапазон / Макс. диапазон
|
|
40 МГц
|
100,46 кГц / 3,21 МГц
|
|
20 МГц
|
50,22 кГц / 1,607 МГц
|
|
Максимальная частота дискретизации
|
|
51,15 Мвыб/сек
|
|
Скорость БПФ (FFT)
|
|
199804 FFT/сек
|
|
Количество маркеров
|
|
8
|
|
Разрешение по амплитуде
|
|
0,01 дБ
|
|
Количество точек по частоте
|
|
801
|
|
Время захвата (макс. дискретизация)
|
|
>100 мкс
|
|
Амплитуда
|
Неравномерность АЧХ
|
<0,5 дБ
|
|
SFDR
|
<-60 дБн
|
|
Режим Density (Спектральная плотность)
|
Диапазон плотности
|
|
0...100% с шагом 0,1%
|
|
Мин. полоса обзора
|
|
5 кГц
|
|
Персистенция
|
|
32 мс...10 с
|
|
Режим Spectrogram (Спектрограмма)
|
Глубина памяти
|
|
10000 точки
|
|
Динамический диапазон (охват. Bitmap)
|
|
200 дБ
|
Режим PvT
(Распределение мощности во времени)
|
Мин. время захвата
|
|
100 мкс
|
|
Макс. время захвата
|
|
40 с
|
|
Источник запуска
|
|
свободный, внешний, IF мощность (время), по частотной маске FMT
|
|
Запуск по частотной маске FMT
|
Диаграмма запуска
|
|
спектральная плотность, спектрограмма, обычная
|
|
Разрешение запуска
|
|
0,5 дБ
|
|
Критерии запуска
|
|
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
|
|
Режим векторного анализатора (VSA) - опция
|
|
Полоса анализа
|
5 кГц…100 МГц
|
20 МГц
|
|
100 МГц...14 ГГц
|
40 МГц
|
|
Передискретизация захвата
|
|
4, 8, 16
|
|
Макс. длительность захвата
|
|
4096 точек
|
|
Максимальная частота дискретизации
|
|
51,15 Мвыб/сек
|
|
Режим запуска
|
|
свободный, внешний, IF мощность (время)
|
|
Тип модуляции
|
FSK
|
2FSK, 4FSK, 8FSK
|
|
MSK
|
Включает или отключает дифференциальное кодирование для MSK
|
|
PSK
|
BPSK, QPSK, OQPSK, DQPSK, pi/4-DQPSK, 8PSK, D8PSK, pi/8- D8PSK
|
|
QAM
|
16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM
|
|
ASK
|
2ASK, 4ASK
|
|
APSK
|
16APSK, 32APSK
|
|
Фильтр
|
Тип измерительного фильтра
|
без фильтра, RRC, Gaussian, Rectangular, пользовательский
|
|
Тип опорного фильтра
|
Raised Cosine, RRC, Gaussian, Rectangular, Half Sine, пользовательский
|
Предустановленный стандарт
|
Сотовая связь
|
GSM, NADC, WCDMA, PDC, PHP(PHS)
|
|
Беспроводные сети
|
Bluetooth, WLAN (802.11b), ZIGBEE 868M, ZIGBEE 915M, ZIGBEE 2450M
|
|
Другие
|
TETRA, DECT, APCO-25
|
Режим тестирования на электромагнитную совместимость (EMI) - опция
|
Полоса пропускания фильтра ЭМС
|
Разрешение (-3 дБ)
|
100 Гц…10 МГц, с шагом 1-3-10
|
|
Разрешение (-6 дБ)
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
|
Детектор ЭМС
|
Тип детектора
|
положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
|
Основные функции
|
|
Детекторы CISPR 16-1-1
Диапазоны частот CISPR 16-1-1
Логарифмическая и линейная шкала
Список сигналов
Таблица сканирования
Одновременная работа нескольких детекторов
Автоматическое тестирование в пределах
Измерение на дельта-маркере до предела
Формирование отчета
|
Режим измерения аналоговых модуляций (ADM) - опция
|
|
Полоса анализа
|
5 кГц…100 МГц
|
20 МГц
|
|
100 МГц...14 ГГц
|
40 МГц
|
|
Мощность несущей
|
|
-30 дБм...+20 дБм
|
|
Точность
|
|
±1,8 дБ
|
|
Максимальная частота дискретизации
|
|
51,15 Мвыб/сек
|
|
Режим запуска
|
|
свободный, внешний, IF мощность (время)
|
Тип модуляции
|
Амплитудная модуляция (АМ)
|
Диапазон
|
20 Гц...100 кГц
|
Точность
|
1 Гц (до 1 кГц)
|
|
<0,1% от диапазона (≥1 кГц)
|
|
Глубина модуляции
|
5%...95%
|
|
Частотная модуляция (FМ)
|
Диапазон
|
20 Гц...200 кГц
|
Точность
|
1 Гц (до 1 кГц)
|
|
<0,1% от диапазона (≥1 кГц)
|
|
Девиация
|
20 Гц...400 кГц
|
Фазовая модуляция (PМ)
|
Диапазон
|
50 Гц...50 кГц
|
Точность
|
1 Гц (до 1 кГц)
|
|
<0,1% от диапазона (≥1 кГц)
|
|
Девиация
|
0,2 рад...100 рад
|
|
Общие характеристики
|
|
ВХОДЫ / ВЫХОДЫ
|
Разъемы на передней панели
|
RF вход (ВЧ вход)
|
Разъем N-типа (female)
Импеданс 50 Ом
|
|
Выход трекинг-генератора
|
Разъем N-типа (female)
Импеданс 50 Ом
|
|
Вход / Выход источника опорного сигнала
|
Внутренний источник
|
Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом
|
|
Внешний источник
|
Частота 10 МГц±2 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
|
Вход/Выход внешнего запуска
|
Вход внешнего запуска
|
Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 3,3 В TTL уровень
|
|
Выход синхронизации
|
Разъем BNC-тип (female)
Импеданс 50 Ом
Уровень запуска: 3,3 В TTL уровень
|
|
Интерфейсы
|
USB Host
|
USB Type-A
Версия 2.0
|
|
USB Device
|
USB Type-B
Версия 2.0
|
|
LAN
|
Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
|
|
HDMI
|
Разъем A-plug
Протокол HDMI 1.4b
|
|
ОБЩИЕ ДАННЫЕ
|
Дисплей
|
Тип
|
Емкостной мультитач
|
|
Разрешение
|
1024 х 600 пикселей
|
|
Размер
|
7"
|
Количество цветов
|
24 бит
|
|
Память
|
Внутренняя
|
32 Гб
|
|
Внешняя
|
USB-флэш накопитель
|
|
Питание
|
Интерфейс питания
|
Type-C
|
|
Частота
|
DC 20 В, 5A
|
|
Потребляемая мощность
|
50 Вт (тип.)
|
|
Габаритные размеры
|
265,35 x 161,75 х 77,38 мм
|
|
Масса
|
1,9 кг
|
|
Рабочая температура
|
0 °C …40 °C
|
Назад в раздел
Поделиться:
|
