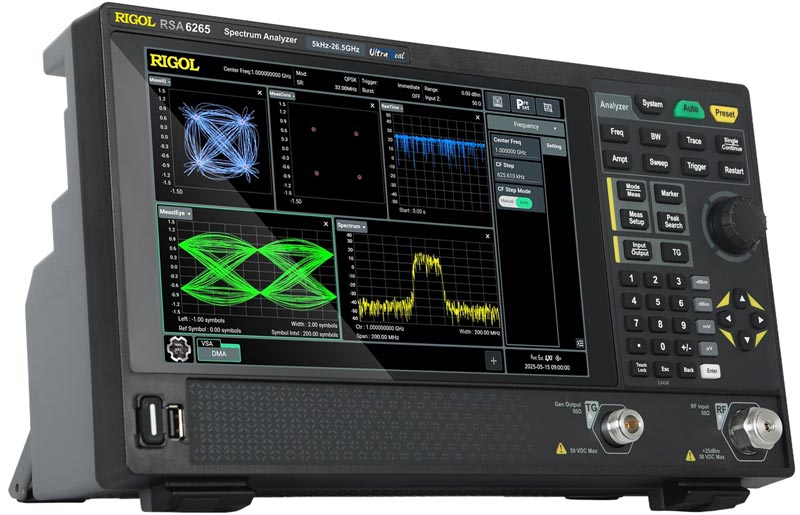

RIGOL RSA6265 Анализатор спектра реального времени
RIGOL RSA6265 Анализатор спектра реального времени
|
|
|
Торговая марка:
Номер в Госреестре СИ: 98933-26
Гарантийный срок: 36 месяцев
Спецификация (PDF): Загрузить
Полоса от 5 кГц до 26,5 ГГц. Погрешность опорного генератора: 1 ppm. 5 режимов работы: штатно GPSA, RTSA; опции VSA, EMI, ADM. GPSA: полоса обзора: 0 Гц, от 10 Гц до максимальной частоты; разрешение 2 Гц; фильтр ПЧ: 1 Гц…10 МГц; видео: 1 Гц…10 МГц; фазовый шум: -125 дБн/Гц @ 1 МГц; DANL: -143 дБм (без предусилителя), -163 дБм (с предусилителем, опция); трекинг-генератор: 100 кГц - 8,5 ГГц. RTSA: максимальная полоса захвата 80 МГц (200 МГц опция); минимальная длительность событий 3,83 мкс, SFDR <-60 дБн, 6 типов окон. VSA (опция): максимальная полоса 80 МГц; модуляции: QAM, PSK, FSK, MSK, ASK. ЭМИ (опция): 200 Гц, 9 кГц, 120 кГц, 1 МГц. ADM (опция): демодуляция: AM, FM, PM. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Питание 100-240 В. Размеры 358,1 х 214,8х 121,4 мм, масса 5 кг.
|
Розничная цена:
3 923 093,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Анализатор спектра Rigol RSA6265 — обладает превосходным динамическим диапазоном от 5 кГц до 26,5 ГГц, превосходному показателю SFDR, низким значением уровня собственных шумов (до -163 дБм), высокой точностью измерения амплитуды и скоростью тестирования. Прибор поддерживает такие функции, как анализ спектра в режиме сканирующего анализатора GPSA, анализ спектра в реальном времени RTSA, векторный анализ сигналов VSA, анализ модулированных сигналов ADM, измерение электромагнитных помех EMI. Это позволяет удовлетворять самым сильным требованиям к тестированию и анализу сигналов.
Анализатор спектра реального времени RSA6265 обладает значительными функциями по расширению его возможностей, что позволяет создавать тестовые системы или выполнять пользовательские разработки с использованием различных цифровых и аналоговых выходных интерфейсов.
Благодаря стабильной работе и гибким режимам применения RSA6265 может широко использоваться при проведении научно-исследовательских и опытно-конструкторских работ, производственных и ремонтных испытаний в таких областях, как беспроводная связь, автомобильная электроника и интернет вещей (IoT).
Технические характеристики
|
Характеристики
|
Параметры
|
|
Значения
|
|
Для всех измерительных режимов
|
|
ЧАСТОТА
|
Частотный диапазон
|
5 кГц…26,5 ГГц
|
|
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
|
Опорная частота
|
10 МГц
|
Точность после калибровки
|
<1 ppm
|
|
Температурная стабильность источника опорной частоты (0~40 °C)
|
<0,5 ppm
|
Старение
|
<1 ppm/год
|
|
Режим анализатора спектра со свипированием (GPSA)
|
|
ЧАСТОТА
|
Маркер
|
Разрешение
|
полоса обзора / (кол. точек развертки-1)
|
Погрешность
|
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
|
Счетчик частоты
|
Разрешение
|
1 Гц
|
Погрешность
|
±(индицируемая частота × погрешность опорной частоты + разрешение счетчика)
|
Полоса обзора
|
Диапазон
|
Нулевая, 10 Гц...максимальная частота
|
Разрешение
|
2 Гц
|
Погрешность
|
± (0,1%хполоса обзора / (кол. точек развертки-1))
|
|
Плотность фазовых шумов (1 ГГц, 20~30 °C)
|
1 кГц
|
<-95 дБн/Гц (тип.)
|
|
10 кГц
|
<-105 дБн/Гц; <-108 дБн/Гц (тип.)
|
|
100 кГц
|
<-105 дБн/Гц; <-108 дБн/Гц (тип.)
|
|
1 МГц
|
<-120 дБн/Гц; <-125 дБн/Гц (тип.)
|
|
10 МГц
|
<-130 дБн/Гц (тип.)
|
|
Полоса пропускания
|
Разрешение ПЧ RBW (-3 дБ )
|
1 Гц… 10 МГц, с шагом 1-3-10
|
|
Погрешность RBW
|
10 МГц, <10%
1 МГц...3 МГц, 3%
|
|
Разрешение видео VBW (-3 дБ)
|
1 Гц…10 МГц, с шагом 1-3-10
|
|
Разрешение RBW (-6 дБ) - опция
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
|
АМПЛИТУДА
|
Измерение уровня (fц ≥ 10 МГц)
|
Диапазон (fц≥10 МГц)
|
Уровень собственных шумов … +25 дБм
|
|
Максимальный уровень на входе
|
Постоянное напряжение
|
50 В
|
|
Макс. уровень CW RF Power
|
+25 дБм, аттенюатор =35 дБ, предусилитель выкл.
|
|
0 дБм, аттенюатор =35 дБ, предусилитель вкл.
|
|
Макс. опасный уровень CW RF Power
|
+27 дБм (0,5 Вт)
|
|
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц, 20 °C…30 °C, импеданс 50 Ом
|
без предусилителя
|
|
5 кГц...100 кГц
|
<-120 дБм (тип.)
|
|
>100 кГц...20 МГц
|
<-135 дБм, <-138 дБм (тип.)
|
|
>20 МГц…1,5 ГГц
|
<-140 дБм, <-143 дБм (тип.)
|
>1,5 ГГц…3,2 ГГц
|
<-138 дБм, <-141 дБм (тип.)
|
|
>3,2 ГГц…8,5 ГГц
|
<-136 дБм, <-140 дБм (тип.)
|
>8,5 ГГц…14 ГГц
|
<-133 дБм, <-136 дБм (тип.)
|
|
>14 ГГц…18 ГГц
|
<-130 дБм, <-133 дБм (тип.)
|
|
>18 ГГц…23 ГГц
|
<-127 дБм, <-131 дБм (тип.)
|
|
>23 ГГц…26,5 ГГц
|
<-122 дБм, <-125 дБм (тип.)
|
|
с предусилителем
|
|
100 кГц…500 кГц
|
<-149 дБм, <-152 дБм (тип.)
|
|
>500 кГц…20 МГц
|
<-152 дБм, <-155 дБм (тип.)
|
|
>20 МГц...1,5 ГГц
|
<-160 дБм, <-163 дБм (тип.)
|
|
>1,5 ГГц…3,2 ГГц
|
<-157 дБм, <-160 дБм (тип.)
|
|
>3,2 ГГц…8,5 ГГц
|
<-154 дБм, <-157 дБм (тип.)
|
|
>8,5 ГГц…14 ГГц
|
<-151 дБм, <-154 дБм (тип.)
|
|
>14 ГГц…18 ГГц
|
<-148 дБм, <-151 дБм (тип.)
|
|
>18 ГГц…23 ГГц
|
<-145 дБм, <-148 дБм (тип.)
|
|
>23 ГГц…26,5 ГГц
|
<-140 дБм, <-143 дБм (тип.)
|
|
Частотный отклик
|
без предусилителя (аттенюатор = 10 дБ, отн. 50 МГц)
|
5 кГц…100 кГц
|
<0,3 дБ (тип.)
|
|
>100 кГц...3,2 ГГц
|
<0,5 дБ; <0,3 дБ (тип.)
|
|
>3,2 ГГц…8,5 ГГц
|
<0,7 дБ; <0,5 дБ (тип.)
|
|
>8,5 ГГц…14 ГГц
|
<1,5 дБ; <1,3 дБ (тип.)
|
|
>14 ГГц…20 ГГц
|
<1,7 дБ; <1,5 дБ (тип.)
|
|
>20 ГГц…26,5 ГГц
|
<2,0 дБ; <1,8 дБ (тип.)
|
|
с предусилителем (аттенюатор = 0 дБ, отн. 50 МГц)
|
|
100 кГц...3,2 ГГц
|
<0,8 дБ; <0,6 дБ (тип.)
|
|
>3,2 ГГц…8,5 ГГц
|
<1,0 дБ; <0,8 дБ (тип.)
|
|
>8,5 ГГц…14 ГГц
|
<2,5 дБ; <2,3 дБ (тип.)
|
|
>14 ГГц…20 ГГц
|
<2,7 дБ; <2,5 дБ (тип.)
|
|
>20 ГГц…26,5 ГГц
|
<3,0 дБ; <2,8 дБ (тип.)
|
|
Отображение уровня
|
Логарифмическая шкала
|
1 дБ…200 дБ
|
|
Линейная шкала
|
0 до опорного уровня
|
|
Количество точек
|
801
|
|
Количество графиков
|
6
|
|
Тип детектора
|
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция), среднеквадратический EMI CISPR
|
|
Операции над графиками
|
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
|
|
Единицы измерения
|
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт, мкА, мА, А
|
|
Аттенюатор
|
Диапазон ослабления
|
0…40 дБ, с шагом 2 дБ
|
|
Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл, 20 ºC…30 °C):
|
<0,3 дБ
|
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, пик.детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)
|
|
<0,3 дБ
|
|
Установка опорного уровня
|
Логарифмическая шкала
|
-170 дБм…+25 дБм с шагом 0,01 дБ
|
|
Линейная шкала
|
707 пВ...3,98 В; 0,11% (0,01 дБ) разрешение
|
|
Погрешность измерения уровня (достоверность 95%, с/ш >20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C…30 °C)
|
10 МГц...3,2 ГГц
|
<0,8 дБ (ном.)
|
|
>3,2 ГГц…8,5 ГГц
|
<1,0 дБ (ном.)
|
|
>8,5 ГГц…14 ГГц
|
<1,8 дБ (ном.)
|
|
>14 ГГц…20 ГГц
|
<2 дБ (ном.)
|
|
>20 ГГц…26,5 ГГц
|
<2,4 дБ (ном.)
|
|
Погрешность переключения RBW
|
1 Гц...1 МГц
|
<0,1 дБ
|
|
3 МГц, 10 МГц
|
<0,3 дБ
|
|
Предусилитель (опция RSA6000-P26)
|
Частотный диапазон
|
100 кГц…26,5 ГГц
|
|
Усиление
|
20 дБ (ном.)
|
|
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
|
10 МГц...3,2 ГГц
|
<1,6 дБ (ном.)
|
|
>3,2 ГГц…8,5 ГГц
|
<1,6 дБ (ном.)
|
|
>8,5 ГГц…14 ГГц
|
<1,8 дБ (ном.)
|
|
>14 ГГц…26,5 ГГц
|
<2 дБ (ном.)
|
Гармонические искажения 2-го порядка
(центр.частота ≥ 50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБм, предусилитель выкл.)
|
|
SHI : +45 дБм
|
|
Интермодуляционные искажения 3-го порядка (центр. частота ≥ 50 МГц, двухтон. сигнал вх. уровень =-20 дБм, аттенюатор = 0 дБ, предусилитель выкл.)
|
10 МГц...8,5 ГГц
|
TOI: +11 дБм, типично +15 дБм
|
|
>8,5 ГГц…26,5 ГГц
|
TOI: +10 дБм, типично +14 дБм
|
|
РАЗВЕРТКА
|
Время развертки
|
Нулевой обзор
|
1 мкс…6000 с
|
|
Полоса обзора ≥10 Гц
|
1 мс... 4000 с
|
|
Погрешность времени развертки
|
Нулевой обзор
|
5%
|
|
Полоса обзора ≥10 Гц, RBW ≥1 кГц
|
5%
|
|
Тип запуска
|
|
непрерывный, однократный
|
|
Количество точек
|
Во всех режимах
|
101...100001, по умолчанию 801
|
|
ЗАПУСК
|
Источник
|
|
свободный, внешний, видео
|
|
Задержка
|
Нулевой обзор
|
-150 мс...500 мс
|
|
Полоса обзора ≥10 Гц
|
0...500 мс
|
ТРЕКИНГ-ГЕНЕРАТОР
(опция RSA6000-T08)
|
Частотный диапазон
|
|
100 кГц...8,5 ГГц
|
|
Выходной уровень
|
Диапазон
|
-40 дБм...0 дБм
|
|
Разрешение
|
1 дБ
|
|
Нелинейность (отн. 50 МГц)
|
|
±3 дБ
|
|
Режим анализатора спектра реального времени (RTSA)
|
|
Основные параметры RTSA
|
Полоса анализа в реальном времени
|
|
80 МГц (штатно)
|
|
120 МГц (опция RSA6000-RB200)
|
|
Мин. длительность для гарантированного захвата сигналов 100% POI (макс. полоса обзора, окно Kaiser)
|
Стандартно
|
3,83 мкс
|
|
Тип детектора
|
|
выборка, положительный пиковый, отрицательный пиковый, среднее
|
|
Количество графиков
|
|
6
|
|
Тип окна
|
|
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
|
|
Разрешение (для окна Kaiser)
|
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
|
|
Полоса обзора
|
Мин. диапазон / Макс. диапазон
|
|
200 МГц
|
502,29 кГц / 16,07 МГц
|
|
80 МГц
|
200,91 кГц / 6,43 МГц
|
|
40 МГц
|
100,46 кГц / 3,21 МГц
|
|
10 МГц
|
25,11 кГц / 803,66 МГц
|
|
Максимальная частота дискретизации
|
|
255,75 Мвыб/сек
|
|
Скорость развертки
|
|
4 TГц/сек (опция RSA6000-RB200)
|
|
Скорость БПФ (FFT)
|
|
300000 FFT/сек
|
|
Количество маркеров
|
|
8
|
|
Разрешение по амплитуде
|
|
0,01 дБ
|
|
Количество точек по частоте
|
|
801
|
|
Время захвата (макс. дискретизация)
|
|
>133,3 мкс
|
|
Амплитуда
|
Неравномерность АЧХ
|
полоса 80 МГц: ±0,7 дБ (ном.)
полоса 200 МГц: ±1,2 дБ (ном.)
|
|
SFDR
|
<-60 дБн
|
|
Режим Density (Спектральная плотность)
|
Диапазон плотности
|
|
0...100% с шагом 0,1%
|
|
Мин. полоса обзора
|
|
5 кГц
|
|
Персистенция
|
|
32 мс...10 с
|
|
Режим Spectrogram (Спектрограмма)
|
Глубина памяти
|
|
10000 точек
|
|
Динамический диапазон (охват. Bitmap)
|
|
200 дБ
|
Режим PvT
(Распределение мощности во времени)
|
Мин. время захвата
|
|
100 мкс
|
|
Макс. время захвата
|
|
40 с
|
|
Источник запуска
|
|
свободный, внешний, IF мощность (время), по частотной маске FMT
|
|
Запуск по частотной маске FMT
|
Диаграмма запуска
|
|
спектральная плотность, спектрограмма, обычная
|
|
Разрешение запуска
|
|
0,5 дБ
|
|
Критерии запуска
|
|
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
|
|
Режим векторного анализатора (VSA) - опция
|
|
Полоса анализа
|
|
80 МГц (штатно)
|
|
200 МГц (опция RSA6000-B200)
|
|
Передискретизация захвата
|
|
4, 8, 16
|
|
Макс. длительность захвата
|
|
4096 точек
|
|
Максимальная частота дискретизации
|
|
256 Мвыб/сек
|
|
Режим запуска
|
|
свободный, внешний, IF мощность (время)
|
|
Тип модуляции
|
FSK
|
2FSK, 4FSK, 8FSK
|
|
MSK
|
Включает или отключает дифференциальное кодирование для MSK
|
|
PSK
|
BPSK, QPSK, OQPSK, DQPSK, pi/4-DQPSK, 8PSK, D8PSK, pi/8- D8PSK
|
|
QAM
|
16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM
|
ASK
|
2ASK, 4ASK
|
|
Фильтр
|
Тип измерительного фильтра
|
без фильтра, RRC, Gaussian, Rectangular, пользовательский
|
|
Тип опорного фильтра
|
Raised Cosine, RRC, Gaussian, Rectangular, Half Sine, пользовательский
|
Предустановленный стандарт
|
Сотовая связь
|
GSM, NADC, WCDMA, PDC, PHP(PHS)
|
|
Беспроводные сети
|
Bluetooth, WLAN (802.11b), ZIGBEE 868M, ZIGBEE 915M, ZIGBEE 2450M
|
|
Другие
|
TETRA, DECT, APCO-25
|
Режим тестирования на электромагнитную совместимость (EMI) - опция
|
Полоса пропускания фильтра ЭМС
|
Разрешение (-3 дБ)
|
100 Гц…10 МГц, с шагом 1-3-10
|
|
Разрешение (-6 дБ)
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
|
Детектор ЭМС
|
Тип детектора
|
положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
|
Основные функции
|
|
Детекторы CISPR 16-1-1
Диапазоны частот CISPR 16-1-1
Логарифмическая и линейная шкала
Список сигналов
Таблица сканирования
Одновременная работа нескольких детекторов
Автоматическое тестирование в пределах
Измерение на дельта-маркере до предела
Формирование отчета
|
|
Режим измерения аналоговых модуляций (ADM) - опция
|
|
Мощность несущей
|
|
-30 дБм...+20 дБм
|
|
Точность
|
|
±1,8 дБ
|
Тип модуляции
|
Амплитудная модуляция (АМ)
|
Диапазон
|
20 Гц...100 кГц
|
Точность
|
1 Гц (до 1 кГц)
|
|
<0,1% от диапазона (≥1 кГц)
|
|
Глубина модуляции
|
5%...95%
|
|
Частотная модуляция (FМ)
|
Диапазон
|
20 Гц...200 кГц
|
Точность
|
1 Гц (до 1 кГц)
|
|
<0,1% от диапазона (≥1 кГц)
|
|
Девиация
|
20 Гц...400 кГц
|
Фазовая модуляция (PМ)
|
Диапазон
|
50 Гц...50 кГц
|
Точность
|
1 Гц (до 1 кГц)
|
|
<0,1% от диапазона (≥1 кГц)
|
|
Девиация
|
0,2 рад...100 рад
|
|
Общие характеристики
|
|

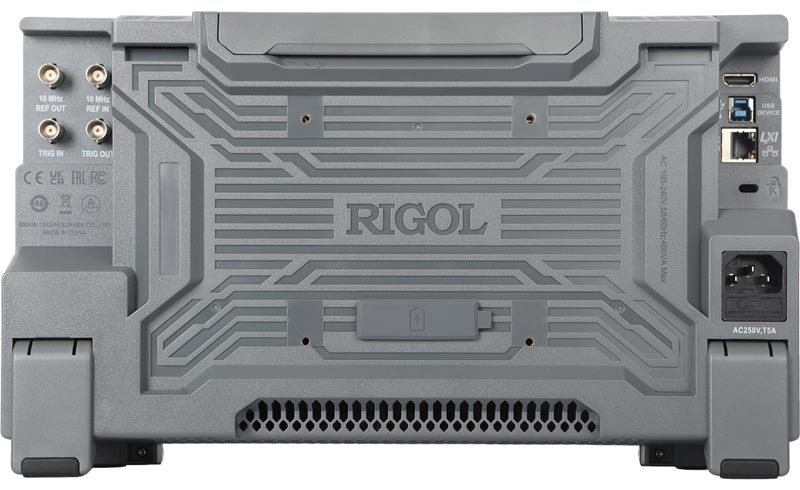

ВХОДЫ / ВЫХОДЫ
|

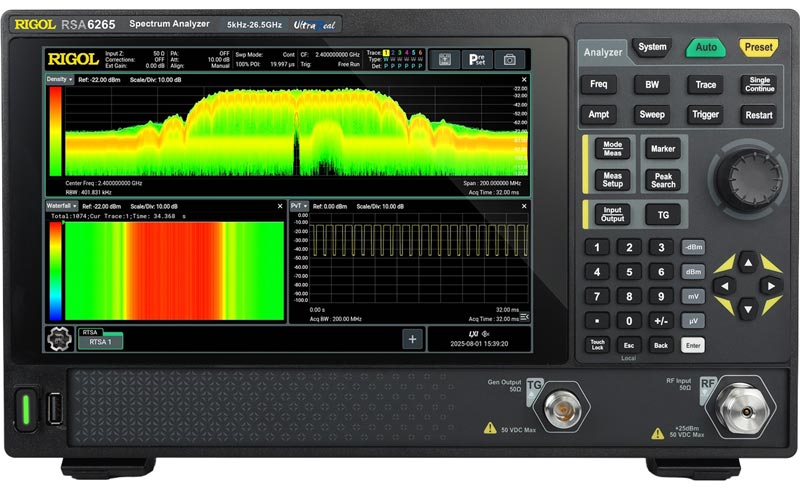

Разъемы на передней панели
|
RF вход (ВЧ вход)
|
Разъем 3,5 (male)
Импеданс 50 Ом
|
|
Выход трекинг-генератора
|
Разъем N-типа (female)
Импеданс 50 Ом
|
|
Вход / Выход источника опорного сигнала
|
Внутренний источник
|
Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом
|
|
Внешний источник
|
Частота 10 МГц±10 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
|
Вход/Выход внешнего запуска
|
Вход внешнего запуска
|
Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 3,3 В TTL уровень
|
|
Выход синхронизации
|
Разъем BNC-тип (female)
Импеданс 50 Ом
Уровень запуска: 3,3 В TTL уровень
|
|
Интерфейсы
|
USB Host
|
USB Type-A
Версия 3.0
|
|
USB Device
|
USB Type-B
Версия 3.0
|
|
LAN
|
Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
|
|
HDMI
|
Разъем A-plug
Протокол HDMI 1.4
|
|
ОБЩИЕ ДАННЫЕ
|
Дисплей
|
Тип
|
Емкостной мультитач
|
|
Разрешение
|
1280 х 800 пикселей
|
|
Размер
|
10,1"
|
Количество цветов
|
24 бит
|
|
Память
|
Внутренняя
|
128 Гб
|
|
Внешняя
|
USB-флэш накопитель
|
|
Питание
|
Напряжение питание
|
100 В...240 В АС , 50/60 Гц
|
|
Ток
|
4 A
|
|
Потребляемая мощность
|
90 Вт (тип.)
|
|
Габаритные размеры
|
358,1 x 214,8 х 121,4 мм
|
|
Масса
|
5 кг
|
|
Рабочая температура
|
0 °C …40 °C
|
Стандартная комплектация
- Анализатор спектра
- Шнур питания
Дополнительная комплектация (оплачивается отдельно)
- RSA6000-VSA - Опция векторного анализа
- RSA6000-EMI - Опция измерения электромагнитных помех
- RSA6000-ADM - Опция измерения параметров аналоговой модуляции
- RSA6000-P26 - Опция предусилителя на 26,5 ГГц
- RSA6000-B200 - Опция увеличения полосы анализа векторных сигналов до 200 МГц
- RSA6000-RB200 - Опция увеличения полосы анализа в реальном времени 200 МГц
- RSA6000-AMK - Опция расширенных измерений
- RSA6000-T08 - Опция трекинг-генератора 8,5 ГГц
- DSA Utility Kit - комплект аксессуаров
- RF Adaptor Kit - комплект адаптеров
- RF Attenuator Kit - комплект аттенюаторов
- ATT03301H - высокомощный (100 Вт) аттенюатор 30 дБ
- RF CATV Kit - комплект для измерения
- NFP-3 - зонд ближнего поля
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Как активировать опции для приборов Rigol?
| Какие условия эксплуатации предусмотрены для данного анализатора спектра? |
Условия эксплуатации:
- Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 90% при температуре 25 °С.
- Атмосферное давление от 495 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается замыкать накоротко выходные или входные разъёмы прибора.
- Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
- Не допускается подача внешнего сигнала с неправильной полярностью.
- Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
- Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
- Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа лицензии на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
Назад в раздел
Поделиться:
|
