RIGOL DS6102 Цифровой осциллограф

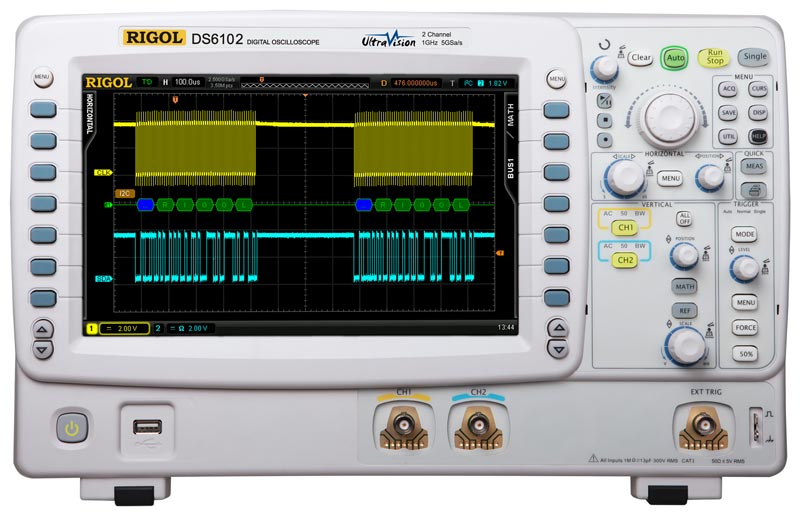

DS6102 Цифровой осциллограф
DS6102 Цифровой осциллограф
Торговая марка: RIGOL
Номер в Госреестре СИ: 54986-13
Снято с производства
Замена: MSO8104
USB Host LAN

Цифровой осциллограф. 2 канала. Полоса - 1 ГГц. Макс. частота дискретизации: 5Гвыб/с (реальное время); Макс.память: 140М точек. Скорость захвата - 120000 осц./сек; Покадровый регистратор - до 180000 кадров. Технология UltraVision. Система WaveInspector . Расширенная синхронизация. Работа с потоками данных: I2C, SPI, RS-232/UART, USB, FlexRay и CAN. Дисплей: WVGA; 10,1", 800х480 точек, 8х14 делений. Интерфейс: USB-host, 2 USB-device, GPIB (опция), LAN (LXI-C), VGA. Размеры: 400х255х124 мм. Вес: 4,05 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Цифровой осциллограф Rigol DS6102 сочетает в себе высокие технические характеристики и инновационные технологии, что позволяет использовать его в различных сферах: связь, промышленная и потребительская электроника, научные исследования, образование и многие другие сферы, где требуются анализ, разработка и тестирование быстродействующих высокочастотных устройств.

Цифровой осциллограф Rigol DS6102 создан с использованием разработанной в компании Rigol инновационной технологии UltraVision, которая сочетает в себе высокую скорость захвата осциллограмм (до 180 тысяч осциллограмм в секунду), большую длину записи осциллограммы (до 140 миллионов точек), удобную навигацию по захваченному сигналу, широкий динамический диапазон. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Применение данной технологии повышает удобство использования осциллографа Rigol DS6102, особенно в области цифрового дизайна и диагностики цифровых и аналоговых устройств.

Применённая в цифровом осциллографе Rigol DS6102 новая система "WaveFinder" предоставляет пользователю удобство при поиске и анализе отдельных участков осциллограммы.

Технические характеристики

Характеристика Значение
Полоса пропускания 1 ГГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный
Пиковый детектор (400 пс - один канал, 200 пс - два канала)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)
5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)

Макс. дискретизация (эквивалентная) 100 Гвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, 250 МГц, полный диапазон
Параметры
горизонтальной системы
Скорость захвата осциллограмм
150000 осц./сек (вектор.), 180000 осц./сек (точки)
Интерполяция
(sin x)/x
Глубина записи 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек

Коэффициент развертки
500 пс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±4 ppm
Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
Режимы
Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение
8 бит
Вертикальное отклонение 2 мВ/дел ~ 5 В/дел на импедансе 1 МОм
2 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Диапазон смещения на импедансе 50 Ом
±1,2 В (2 мВ ~ 124 мВ)
±12 В (126 мВ ~ 1 В)
на импедансе 1 МОм
±2 В (2 мВ ~ 225 мВ)
±40 В (230 мВ ~ 1 В)
Полоса пропускания для аналогового периодического сигнала 1 ГГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤400 пс (типичное)
Погрешность коэф.усиления ±2%
Погрешность смещения
±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел
±0,1 дел ±2 мВ ±1,5смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
≥40 дБ
Измерения Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические Measurements of Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Pre-shoot, Area, PeriodArea,Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A~B , Delay A~B , Phase A~B , Phase A~B
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR

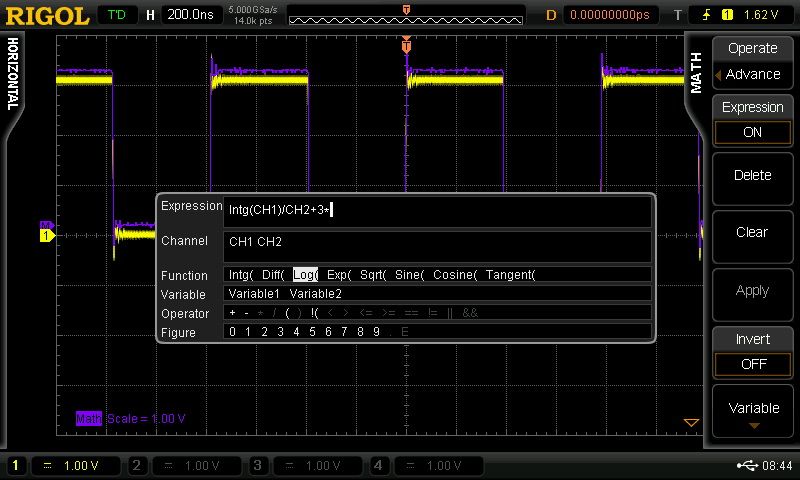

Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), FlexRay (опция)

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±0,8 В
Режим запуска
Авто, обычный, одиночный
Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 4 нс ~ 4 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 4 нс ~ 4 с
Запуск по скорости нарастания
Условие запуска
положительная скорость: >, <, внутри диапазона
отрицательная счкорость: >, <, внутри диапазона
Ширина окна (время) 10 нс ~ 1 с
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Cтандарт 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
RS-232/UART запуск
Полярность положительная, отрицательная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Разрядность 5 бит, 6 бит, 7 бит, 8 бит
I2C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 255 ~ 1023
Длина 1 ~ 5 байт


SPI запуск
Условие CS, TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
CAN запуск Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска SOF, EOF, Frame Type, Frame Error
Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки выбора от 5% до 95%
Тип окна Data, Remote, Error, OverLoad
Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с

Условие запуска окно, символ, ошибка, TSS
USB запуск Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend

Основные технические характеристики

Дисплей

Тип дисплея диагональ 10,1” (257 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный
2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <150 Вт
предохранитель 3 A, T тип, 250 В

Массо-габаритные параметры

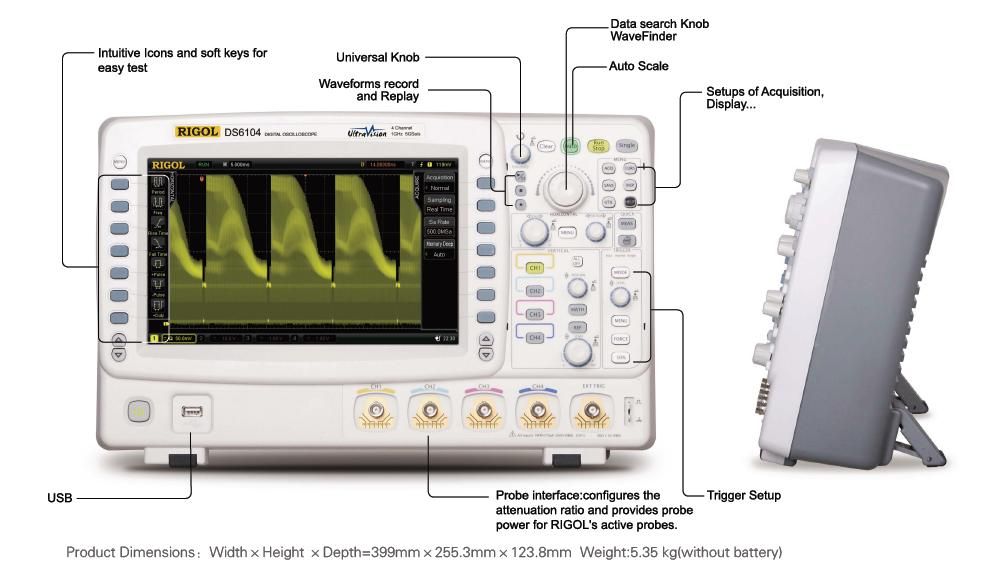

Габаритные размеры 399 мм × 255,3 мм × 123,8 мм (Ш*В*Г)
Вес Около 5,3 кг (10,8 кг с упаковкой)

Стандартная комплектация

  • осциллограф
  • осциллографические щупы 600 МГц – 2/4 шт (по количеству каналов)
  • осциллографические щупы 1,5 ГГц – 1 шт
  • сетевой кабель
  • крышка на переднюю панель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация

  • комплект для монтажа в стойку RM-DS-6000
  • адаптер USB-GPIB
  • пассивный пробник RP2200
  • пассивный пробник RP3300A
  • пассивный пробник RP3500A
  • пассивный пробник RP5600A
  • пассивный пробник RP6150A
  • дифференциальный активный пробник RP7150A
  • высоковольтный пробник RP1300H
  • токовый пробник RP1001C
  • токовый пробник RP1002C
  • токовый пробник RP1003C
  • токовый пробник RP1004C
  • токовый пробник RP1005C
  • блок питания для токовых пробников RP1000P
  • дифференциальный высоковольтный пробник RP1025D
  • дифференциальный высоковольтный пробник RP1050D
  • дифференциальный высоковольтный пробник RP1100D
  • адаптер 50 Ом RT50J
  • опция декодирования RS-232/UART SD-RS232-DS6000
  • опция декодирования I²C/SPI SD-I²C/SPI-DS6000
  • опция декодирования CAN SD-CAN-DS6000
  • опция декодирования FlexRay SD-FlexRay-DS6000
  • опция для анализа источников питания Ultra Power Analyzer UPA-DS

Часто задаваемые вопросы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?

  • Как активировать опции для приборов Rigol?
    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    Для данного прибора на нашем сайте доступна документация.
    Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
