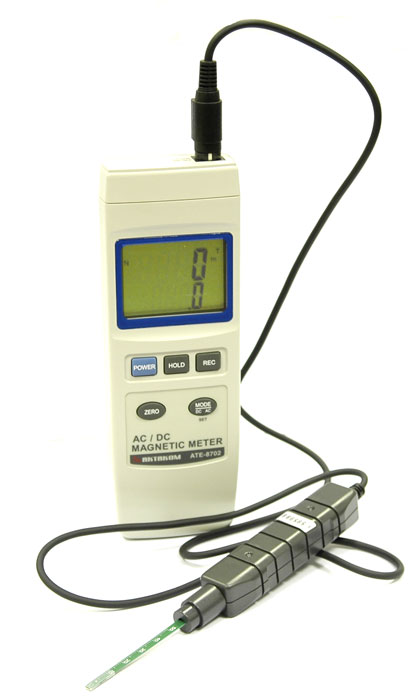

АКТАКОМ АТЕ-8702 Магнитометр

◄ ►

Торговая марка:

Измерение постоянных и переменных магнитных полей. Диапазоны измерений: AC: 150 мТл/1500 мТл (до 15000 Гс); DC: 300 мТл/3000 мТл (до 30000 Гс). Минимальное разрешение: 0,01 мТл/0.1 Гс. Удержание показаний. Запись Max, Min значений. Интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ ADLM-W или ADLM-A с использованием ОС Windows или Android соответственно. Питание: батарея 9 В (6F22 или "Крона") или адаптер постоянного тока 9 В. Габариты: базовый блок – 200х68х30 мм, датчик – 198х25х19 мм. Вес: 270 г

Розничная цена: недоступно

НДС включён в цену

На заказ

Магнитометр (измеритель магнитной индукции) АТЕ-8702 позволяет измерять параметры магнитных полей. Сфера применения магнитометра АКТАКОМ АТЕ-8702 - промышленность, электротехника, материаловедение, лабораторные исследования. Магнитометр АТЕ-8702 имеет возможность проводить измерения постоянных и переменных (частота 50 Гц/60 Гц) магнитных полей. Кроме того, в магнитометре АТЕ-8702 установлен интерфейс RS-232, что позволяет подключить прибор к компьютеру для передачи результатов измерений.

Возможности магнитометра АТЕ-8702

Сенсор – датчик Холла с автоматической температурной компенсацией
Единицы измерения: мТл, Гс

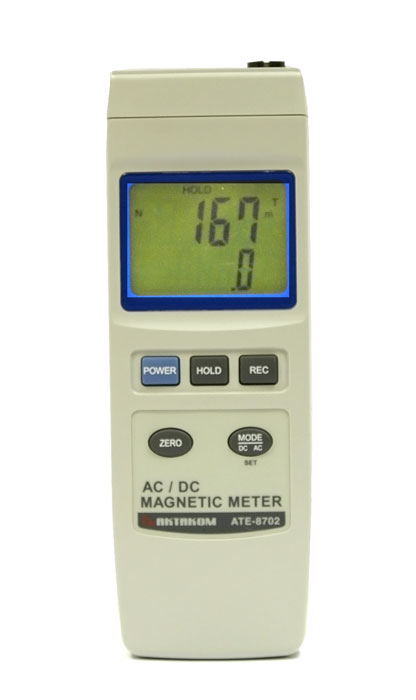

Дисплей 4-х разрядный жидкокристаллический с подсветкой, размер 52х38 мм
Индикатор N-поля и S-поля
Фиксация текущего, максимального и максимального среднего значения
Установка нулевого значения (для DC поля)
последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
Автоотключение
Питание 9 В (батарея типа 6F22 или "Крона")
Ток потребления: 20,5 мА (DC)
Габаритные размеры: базовый блок 200х68х30 мм, датчик 198х25х19 мм
Масса 270 г

Магнитометр АТЕ-8702 совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1025 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения параметров магнитных полей и разнообразную математическую обработку и сохранение результатов измерений.

Технические характеристики

Тип поля	Дипазоны измерения	Разрешение	Погрешность измерения
DC (постоянное поле)	300.00 мТл 3000.0 Гс	0.01 мТл 0.1 Гс	±(5%+10 е.м.р.)
DC (постоянное поле)	3000.0 мТл 30000 Гс	0.1 мТл 1 Гс	±(5%+10 е.м.р.)
АС (переменное поле)	150.00 мТл 1500.0 Гс	0.01 мТл 0.1 Гс	±(5%+20 е.м.р.)
АС (переменное поле)	1500.0 мТл 15000 Гс	0.1 мТл 1 Гс	±(5%+20 е.м.р.)

Частота измеряемого переменного магнитного поля 50 Гц/60 Гц
Частота опроса 1 раз в секунду

Стандартная комплектация

Магнитометр
Датчик

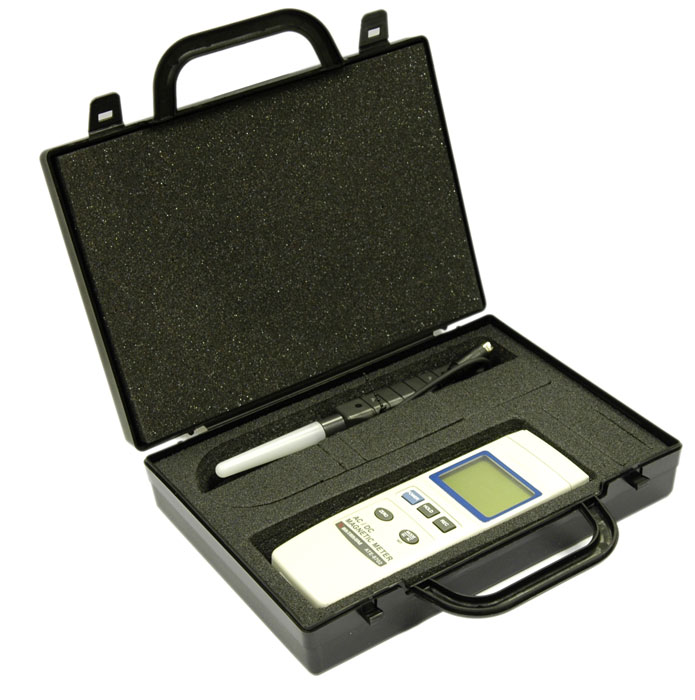

Футляр для переноски
Эксплуатационный документ
Программное обеспечение
- ACE-1025_SDK_Base Базовый комплект средств разработки ПО
- ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Преобразователь интерфейсов USB-RS232 (TTL) Актаком АСЕ-1025
Комплект регистрации данных Актаком АМЕ-1025 (состоит из преобразователя интерфейсов Актаком АСЕ-1025 и программного обеспечения AKTAKOM Data Logger Monitor-W)
Программное обеспечение
- ACE-1025_SDK Полный комплект средств разработки ПО
- ADLM-W Aktakom Data Logger Monitor Программное обеспечение

Совместимое программное обеспечение

ACE-1025_SDK Полный комплект средств разработки ПО
Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
ACE-1025_SDK_Base Базовый комплект средств разработки ПО
Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
ADLM-W Aktakom Data Logger Monitor Программное обеспечение
Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.

Часто задаваемые вопросы

Какое значение (эффективное или пиковое) измеряют магнитометры Актаком АТТ-8701 и АТЕ-8702 в режиме "переменное магнитное поле"?

Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

Какое значение (эффективное или пиковое) измеряют магнитометры Актаком АТТ-8701 и АТЕ-8702 в режиме "переменное магнитное поле"?
При работе в режиме "переменное магнитное поле" магнитометры АТТ-8701 и АТЕ-8702 отображают на экране измеренное эффективное (среднеквадратичное) значение магнитной индукции. Наверх

Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG Пример подключения представлен на иллюстрации: Требования к Android для работы с USB-устройствами Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям: Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве" Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics» Эта утилита также может в некоторых случаях установить в системе нужные разрешения. Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics» По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве. Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета приложение начнет автоматически обрабатывать данные, получаемые с прибора. Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО. Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
