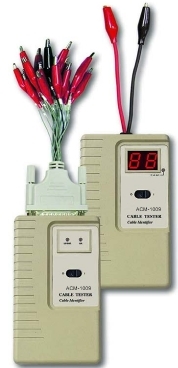

АКТАКОМ АСМ-1009 Кабель-тестер

АСМ-1009 Кабель-тестер
Торговая марка: АКТАКОМ

Тестер многожильных кабелей. Автоматический контроль 16 кабельных жил с индикацией номера жилы. Определения обрыва, короткого замыкания и перехлёста жил. Передатчик имеет 17 выводов с зажимами "крокодил" и 2 светодиодных индикатора (рабочий режим и низкий заряд батарей), а приёмник имеет 2 вывода с зажимами "крокодил" и цифровой индикатор номера жил и кодов ошибок (14 мм, 7 сегм. ЖКИ, 2 разряда). Потребляемый ток: 2 мА (передатчик) / 25 мА (приёмник). Макс. сопр. кабеля: 10 кОм. Питание: 4 х 1,5 В АА (передатчик) / 4 х 1,5 В АА (приёмник). Габаритные размеры: 125х70х26,5 мм (передатчик) / 125х70х26,5 мм (приёмник). Масса: 355 г (передатчик) / 355 г (приёмник).

Розничная цена: 16 200,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)


Особенности

  • Автоматический контроль 16 кабельных жил с индикацией номера жилы.
  • Определения обрыва, короткого замыкания и перехлёста жил.
  • Идентификация металлических трубопроводов.

Технические характеристики

Функция Передатчик Приёмник
Индикатор
2 светодиода
("вкл." / "батарея разряжена")
ЖКИ (2 разряда, 14 мм);
1 светодиод ("вкл.")
Выводы
17 выводов с зажимами "крокодил"
2 вывода с зажимами "крокодил"
Диапазон рабочего напряжения
до 50 В (AC/DC) до 50 В (AC/DC)
Выдаваемый сигнал
кодированный
-
Максимальное сопротивление кабеля 10 кОм
Потребляемый ток 2 мА 25 мА
Питание
4 х 1,5 В АА 4 х 1,5 В АА
Габаритные размеры 125х70х26,5 мм 125х70х26,5 мм
Масса 355 г 355 г

Стандартная комплектация

  • Приёмник - 1 шт.
  • Передатчик - 1 шт.
  • Эксплуатационный документ

Часто задаваемые вопросы

  • Какие органы управления используются в кабельном тестере АСМ-1009?
  • Как протестировать кабель с помощью АСМ-1009?

  • Какие органы управления используются в кабельном тестере АСМ-1009?

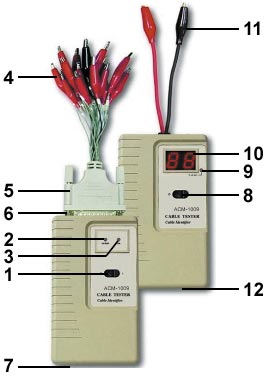

    Органы управления кабельного тестера АСМ-1009

    1. Клавиша включения / выключения питания трансмиттера
    2. Индикатор разряда батарей трансмиттера
    3. Индикатор включения трансмиттера
    4. Кабель "COM" (чёрный) и 16 сигнальных (красных) кабелей с зажимами типа "крокодил"
    5. Разъём сигнальных кабелей
    6. Разъём на корпусе трансмиттера для подключения разъёма сигнальных кабелей
    7. Крышка батарейного отсека трансмиттера
    8. Клавиша включения / выключения питания ресивера
    9. Индикатор разряда батарей ресивера
    10. Дисплей ресивера
    11. Сигнальный (красный) и "COM" (чёрный) кабели ресивера с зажимами типа "крокодил"
    12. Крышка батарейного отсека ресивера

    Наверх

    Как протестировать кабель с помощью АСМ-1009?
    1. Включить трансмиттер и ресивер.
    2. Подключить с помощью зажимов красные сигнальные кабели трансмиттера к проводникам тестируемой линии и чёрный кабель "COM" трансмиттера к заземляющему проводнику с одной стороны.
    3. Подключить с помощью зажима чёрный кабель "COM" ресивера с другой стороны тестируемой линии к тому же проводнику, к которому подсоединён зажим "COM" трансмиттера.
    4. Подключите поочерёдно с помощью зажима красный сигнальный кабель ресивера к проводникам тестируемой линии. В случае исправности проводника на дисплее высветится его порядковый номер (соответствует номеру сигнального кабеля трансмиттера).
    5. В случае обрыва проводника на дисплее будут гореть цифры "00".
    6. В случае замыкания любого проводника на "землю" на дисплее появится цифры "99".

    ПРЕДУПРЕЖДЕНИЕ! Запрещается подключать сигнальные и "COM" кабели прибора к проводам, находящимся под напряжением, т.к. это может привести к повреждению прибора.


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
