RIGOL DSA705 Анализатор спектра

DSA705 Анализатор спектра

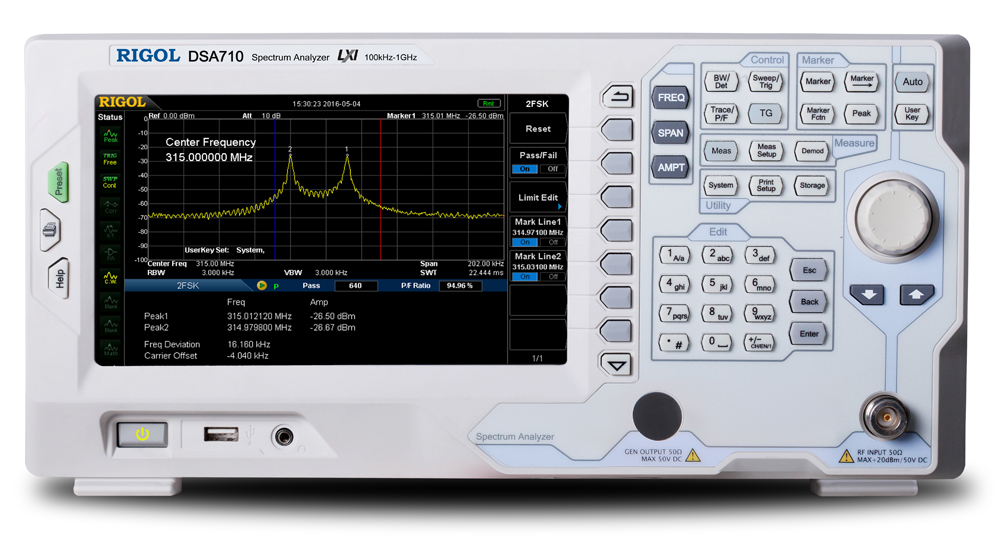

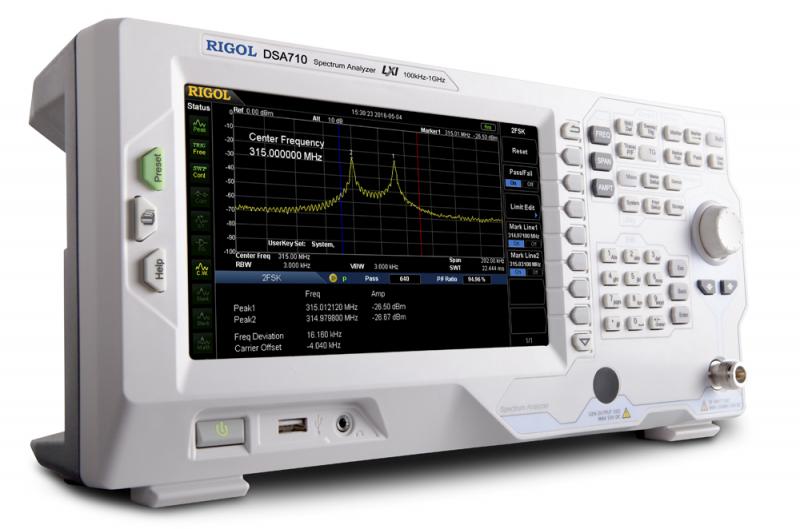

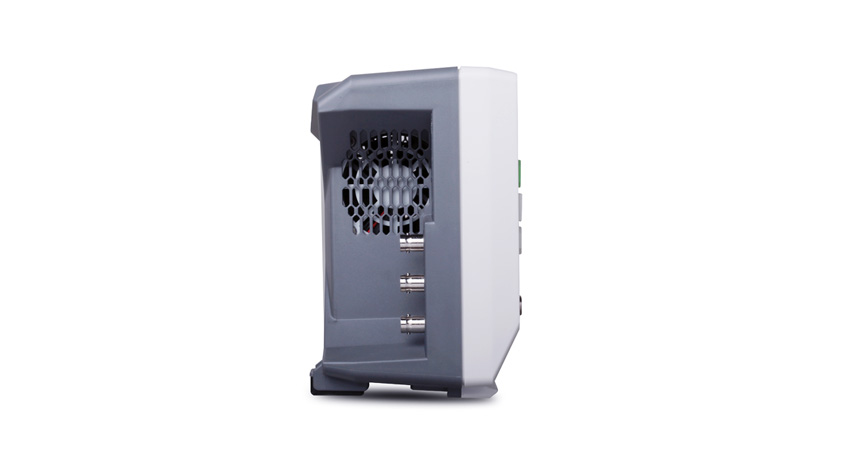

DSA705 Анализатор спектра - Вид спереди
Торговая марка: RIGOL
Снято с производства
Замена: DSA815-TG
USB Host LAN

Цифровой анализатор спектра 100 кГц - 500 МГц; погрешность 1 ppm , средний уровень соб. шума: -110 дБм (п/у - 130 дБм); макс. уровень +30 дБмВт; RBW: от 100 Гц; фаз. шум: -80 дБн/Гц @10 кГц; маркерные измерения; запись спектрограмм и настроек; опция EMI измерений и квазипик. детектор, опция расширенных измерений, опция бесшовного захвата сигнала. Цв. ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,25 кг.

Розничная цена: 200 772,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)

Анализатор спектра Rigol DSA705 обладает достаточно широкими измерительными возможностями, включая расширенные измерения мощности, гармоник, шумов и искажений, ЭМИ измерений, по доступной цене. В анализаторе спектра Rigol DSA705 реализована цифровая технология ПЧ, что даёт высокую производительность и стабильность при анализе спектра. Функциональные возможности анализатора спектра Rigol DSA705 можно расширить с помощью дополнительных опций (например, для непрерывного захвата сигналов).

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 100 кГц…500 МГц
Разрешение 1 Гц
Начальная калибровочная точность
<± 1х10-6
Температурная стабильность источника опорной частоты <± 2х10-6
Изменение погрешности источника опорной частоты <± 2х10-6/год
Погрешность измерения частоты Разрешение маркера:
полоса обзора / (кол.точек развертки-1)
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора Нулевая, 100 Гц…500 МГц
Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов

<-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ )

100 Гц… 1 МГц,с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60 дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ)
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц

без предусилителя:
100 кГц…1 МГц: <-90 дБм, типично -110 дБм
1 МГц…500 МГц: <-100 дБм, типично -110 дБм

с предусилителем:
100 кГц…1 МГц: <-110 дБм-, типично -130 дБм
1 МГц…500 МГц: <-120 дБм, типично -130 дБм

Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя:
< 0,7 дБ

с предусилителем:
< 1,0 дБ

Аттенюатор

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБ

Абсолютная амплитудная погрешность
(центральная частота =50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
± 0.4 дБ
Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC)
<1,5 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
SHI : +40 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ)
TOI: +10 дБм (центральная частота>30 МГц)
Проникновение центральной частоты
Побочные сигналы
<-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<-88 дБм, типично
Переключение разрешения по полосе пропускания
(относит. 1 кГц RBW)
<0,1 дБ
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квази-пиковый (опция DSA800-EMI)
Операции над графиками очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА Диапазон 10 мс… 500 с (нулевой обзор)
20 мкс ….500 с (100 Гц ≤ полоса обзора ≤ 500 МГц)
ПРЕДУСИЛИТЕЛЬ
Усиление 100 кГц…1 ГГц 20 дБ (штатно)
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА
(опция SSC-DSA)
Диапазон измерения
202 кГц
Скорость измерения
650 спектр/с
ВХОДЫ / ВЫХОДЫ ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Вход / выход опорного генератора Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)

Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм

Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типично
Вход внешнего запуска Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
Интерфейсы коммуникационные

USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)

GPIB опция, через соединитель USB-GPIB

Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Сохранение в память
USB флэш устройство (не идет в комплекте)
Встроенный флэш диск
Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц

Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса

4,25 кг

Рабочая температура 0 ºC …50 ºC
Относит.влажность

≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)

Расширенные измерения

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
  • измерение мощности в основном канале (опция DSA800-AMK)
  • измерение занимаемой полосы (опция DSA800-AMK)
  • соотношение мощностей в смежных каналах (опция DSA800-AMK)
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
  • измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
  • измерение гармонических искажений (опция DSA800-AMK)
  • измерение TOI (опция DSA800-AMK)
  • непрерывный захват сигнала (опция SSC-DSA)

Стандартная комплектация

  • Анализатор спектра
  • Кабель питания
  • Краткое руководство по эксплуатации

Дополнительная комплектация

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного анализатора спектра?
  • Как активировать опции для приборов Rigol?

  • Какие условия эксплуатации предусмотрены для данного анализатора спектра?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 90% при температуре 25 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
      • Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
      • Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.
