ААЕ-1204ВТ Универсальный контроллер - термостат с USB/Bluetooth интерфейсом

Универсальный контроллер - термостат АAЕ-1204BT предназначен для удаленного многоканального контроля температуры в диапазоне от –55 до +125 °С в корпусах компьютеров, жилых и производственных помещениях, морозильных камерах, температурного мониторинга технологических объектов и др. Прибор оснащен тремя измерительными входами (каналами) для подключения термодатчиков типа АРС-0105-ТМ и двумя релейными каналами (нормально разомкнутый “сухой контакт”), которые могут использоваться, например, для реализации управления нагревателями или холодильными камерами. Программное обеспечение (Windows) обеспечивает поканальную индикацию графиков на экране в реальном масштабе времени, управление реле прибора, индикацию срабатывания реле, 2-уровневую тревожную сигнализацию, протоколирование результатов измерений с заданным интервалом времени.

Питание модуля (5 В) осуществляется от разъема интерфейса USB.

Прибор АAЕ-1204BT поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК модуль определяет подключение (активный интерфейс) как USB. При этом светодиодный индикатор питания прибора светится зеленым цветом. Если питание подается через USB разъем, подключенный к зарядному устройству или USB-адаптеру, модуль определяет подключение (активный интерфейс) как Bluetooth и индикатор питания мигает красным цветом. После того, как ПК подключится к прибору – мигание индикатора питания прекратится (станет светиться красным цветом).

Описание прибора

Прибор выполнен в виде отдельного малогабаритного модуля, управление которым осуществляется по интерфейсу USB или Bluetooth. Модуль не требует внешнего источника питания — необходимая мощность поступает от интерфейса USB. Сам интерфейс гальванически развязан от входных и выходных цепей. Выполнен модуль в стандартном электротехническом корпусе и может крепиться на DIN-рейку.

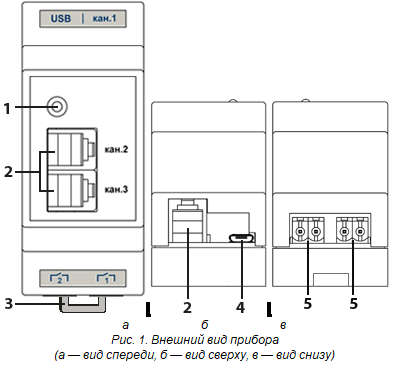

1. Индикатор включения и режима интерфейса (USB, Bluetooth)
2. Разъёмы для подключения термодатчиков (RJ12-6/6)
3. Фиксатор для крепления на DIN-рейку
4. Разъём USB-порта (типа «USB B»)
5. Разъемы для подключения цепей коммутации

Для установки прибора необходимо:

• установить модуль на DIN-рейку, предварительно отжав фиксатор (рис. 1, поз. 2) с помощью плоской отвертки;
• подключить прибор к компьютеру или адаптеру питания, соединив его с USB-портом (компьютера или адаптера питания) кабелем типа "А-В";
• подключить ко входному разъему модуля (рис. 1, поз. 3) кабель с термодатчиком;
• подключить компьютер к сети 220 В, 50 Гц;
• включить компьютер.

Технические характеристики

Основные технические характеристики

• до 8 каналов регистрации температуры
• высокая точность измерения
• 2 канала релейного управления
• настраиваемая частота сбора информации
• индикация питания и рабочего интерфейса связи – светодиодная
• питание прибора – 5 В от разъема USB
• интерфейсы для связи с ПК - USB 1.1, Bluetooth
• габаритные размеры 55x35x20 мм

Измерительные каналы

• диапазон измеряемых температур –55...+125 °С
• основная погрешность измерения температуры ±0,5 °C
• максимально количество каналов измерения – 8
• максимальное удаление датчиков от компьютера 5 м
• время опроса одного датчика не более 1 с

Каналы управления (релейные)

• количество каналов реле - 2
• максимальное коммутируемое переменное напряжение/ток – 250 В/5 A
• максимальное коммутируемое постоянное напряжение/ток – 30 В/5 A

Совместимое программное обеспечение

• ATOM Aktakom thermostat operating module
