АКТАКОМ ADS-4142 Осциллограф цифровой

ADS-4142 Осциллограф цифровой
ADS-4142 Осциллограф цифровой - вид спереди
Торговая марка: АКТАКОМ
Снято с производства
Замена: ADS-4482, ADS-4482H, ADS-4492
USB Host LAN

Осциллограф планшетного типа. Полоса пропускания 100 МГц. 2 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 28 М точек. Скорость захвата осциллограмм 80000 осц/с. Вертикальное разрешение 8 бит. Коэффициент отклонения 500 мкВ/дел - 5 В/дел. Горизонтальная развертка 2 нс - 1000 с/дел. Курсорные измерения. 31 тип автоизмерений. 8 стандартных типов запуска + 7 типов последовательных шин (UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429). Декодирование протоколов RS-232/UART, I²C, SPI, LIN, CAN. 6-разрядный частотомер. Интерфейсы USB 2.0, microUSB 2.0, LAN, microHDMI. Цветной сенсорный 8" мультач дисплей (800х600). Питание: сетевой адаптер 220 В, Li-ion батарея 7500 мА•ч / 7.4 В. Размеры 280x180x50 мм. Вес 1,34 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ



Осциллограф цифровой АКТАКОМ ADS-4142 позволяет использовать различные типы управления: с помощью сенсорного экрана, через традиционные органы управления (ручки и кнопки) и комбинированное (сенсорный экран + органы управления). В цифровом осциллографе ADS-4142 имеется возможность питания от перезаряжаемой батареи, что позволяет использовать его для работы в "полевых" условиях.

Возможности планшетного осциллографа ADS-4142

  • Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
  • Сенсорный мультитач дисплей: до 5 точек касания
  • Два канала
  • Большая глубина записи до 28 млн. точек
  • Высокая скорость захвата осциллограмм до 80000 осц/с
  • 31 тип автоматических измерений (5 одновременно)
  • Курсорные измерения
  • Встроенный 6-разрядный аппаратный частотомер
  • Режим записи и воспроизведения
  • Большая встроенная память 8 Гб и возможность сохранения на USB носитель
  • Широкий выбор интерфейсов для управления осциллографом и сохранения данных
  • Возможность подключения мыши через стандартные интерфейсы
  • HDMI интерфейс для вывода информации на внешний монитор
  • Эргономичный дизайн
  • Перезаряжаемая Li-Ion батарея
  • Большие размеры дисплея 8" и высокое разрешение 800х600
  • 256 градаций яркости
  • Русскоязычный интерфейс меню

Технические характеристики

Количество каналов 2
Полоса пропускания 100 МГц
Режимы регистрации Выборка реальное время
Пиковый детектор 1 нс (один канал)
2 нс (два канала)
Усреднение 2, 4, 8, 16, 32, 64, 128, 256
Огибающая 2, 4, 8, 16, 32, 64, 128, 256, ∞
Интерполятор Sin (x)/x
Максимальное входное напряжение
CAT1 300 В (1 МОм)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±1% || 15 пФ ±3 пФ
Учет ослабления пробников 0,001X...10000X
Параметры горизонтальной системы Макс. частота дискретизации
1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
Макс. глубина записи 28 М точек (один канал)
14 М точек (два канала)
Коэффициент развертки
2 нс/дел - 1000 с/дел
Диапазон задержки временной базы -14 дел. - 14000 сек
Погрешность времени выборки и времени задержки ±20 ppm
Старение ±5 ppm / год
Режимы Y-T, X-Y, самописец, Zoom
Самописец 200 мс/дел - 1000 с/дел
Параметры вертикальной системы Вертикальное отклонение 500 мкВ/дел - 5 В/дел (1 МОм)
АЦП 8 бит
Диапазон смещения
±2,5 В (с пробником х1, <500 мВ/дел)
±120 В (с пробником х1, ≥500 мВ/дел)
Полоса пропускания для аналогового сигнала 100 МГц
Ограничение полосы пропускания
20 МГц, ФВЧ, ФНЧ
Время нарастания ≤3,5 нс
Шум ≤1 мВ
Погрешность коэф. усиления ≤±2%(1 МОм)
Изоляция между каналами
≥40 дБ (100:1)
Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT),
Автоматические Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
Математические операции +, -, *, /, БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска Режим запуска авто, обычный, однократный
Связь DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление
Диапазон уровня запуска ±10 делений от центра экрана
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
Типы последовательных шин UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Блокировка уровня запуска 200 нс ~ 10 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
Запуск по длительности импульса положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с
Запуск по скорости нарастания
положительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона
Запуск по видео
Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
Запуск по логическому шаблону
AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
Запуск по N фронту Тип фронта: нарастающий, спадающий
Номер фронта 1 ~ 65535
Запуск по ранту Событие: временное, логическое
Декодирование протоколов Режим отображения Графический, табличный
Типы протоколов Стандартно: UART, I²C, SPI, CAN, LIN
UART Приемник Rx: CH1, CH2, CH3, CH4
Уровень холостого хода: высокий и низкий
Четность: нет, четные, нечетные
Разрядность: 5, 6, 7, 8, 9 бит
Скорость передачи: 1,2К - 8 Мбит/с
Отображение: шестнадцатеричное, двоичное, ASC II
I²C Линия данных: CH1, CH2, CH3, CH4
Линия тактирования: CH1, CH2, CH3, CH4
SPI Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
Разрядность: 4, 8, 16, 24, 32 бит
CAN Источник: CH1, CH2, CH3, CH4
Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
Скорость передачи: 10 К - 5 Мбит/с
LIN Источник: CH1, CH2, CH3, CH4
Уровень холостого хода: высокий и низкий
Скорость передачи: 2,4 К - 625 кбит/с

Общие характеристики


Дисплей
Тип Цветной дисплей 8”, TFT, сенсорный
Сенсорное управление многоточечное (до 5 точек)
Разрешение 800 × 600 точек
Шкала 14х10 делений
настраиваемая яркость сетки
Градации 256 уровней
Послесвечение авто, 10 мс ~ 10 с, ∞
Схема с цветовой температурой Да
Сохранение
Накопитель Внутренняя память 8 Гб
USB накопитель
Формат
*csv, *wav, *bin
Отображение опорных осциллограмм
4
Сохранение настроек 10
Интерфейсы Коммуникационные интерфейсы USB 2.0, microUSB 2.0, LAN
HDMI интерфейс версия 1.4
Выход компенсации пробников
меандр, 1 кГц, 2 В п-п
Цифровой интерфейс Да
Питание
Напряжение сети
100-240 В, 50/60 Гц
Аккумуляторная батарея Li-ion, 7500 мА·ч / 7.4 В
Потребляемая мощность
<60 Вт
Массо-габаритные параметры Габаритные размеры 280 мм × 180 мм × 50 мм
Вес (без батареи и аксессуаров) 1,34 кг

Стандартная комплектация

  • Осциллограф
  • Осциллографический пробник - 2 шт
  • Защитная пленка на экран
  • Салфетка для протирки экрана
  • Ремешок
  • Комплект заглушек
  • Блок питания
  • Сетевой кабель

Дополнительная комплектация

Часто задаваемые вопросы

  • Каково назначение органов управления у осциллографов ADS-4142, ADS-4144, ADS-4155?
  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
  • В чем различие разных серий планшетных осциллографов?
  • Можно ли подключать компьютерную "мышку" к осциллографам ADS-4142, ADS-4144 и ADS-4155?
  • Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?
  • Почему в некоторых приборах сбрасываются часы реального времени?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?

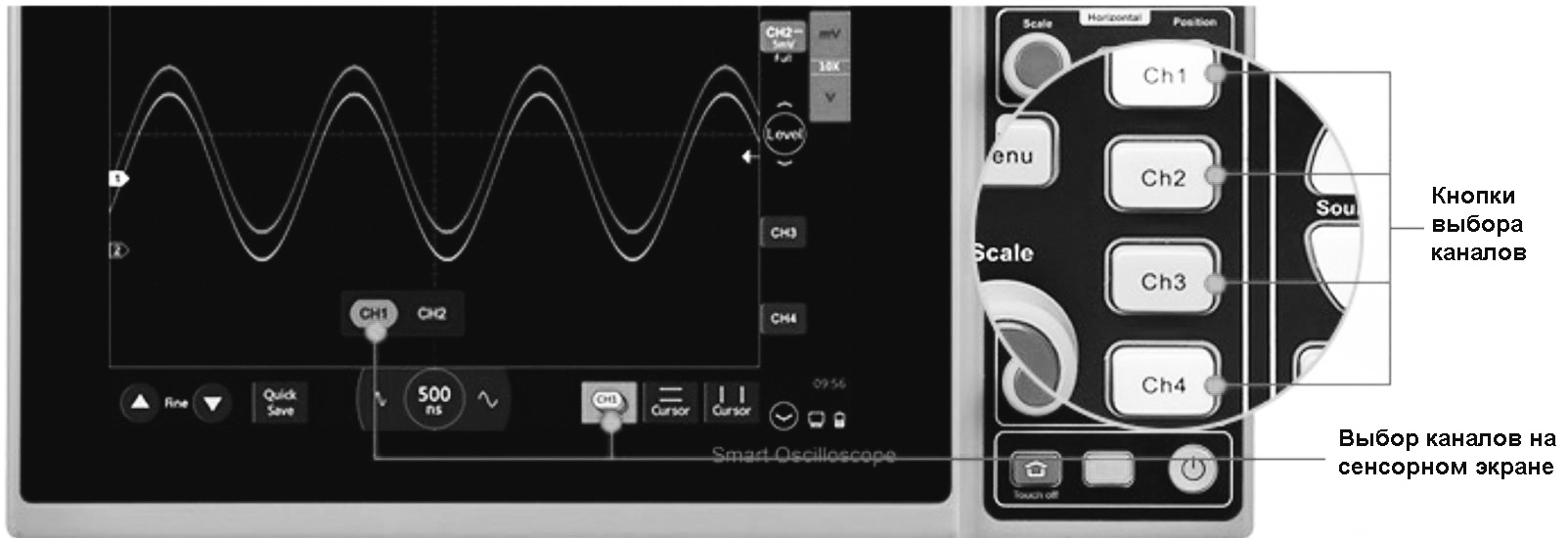

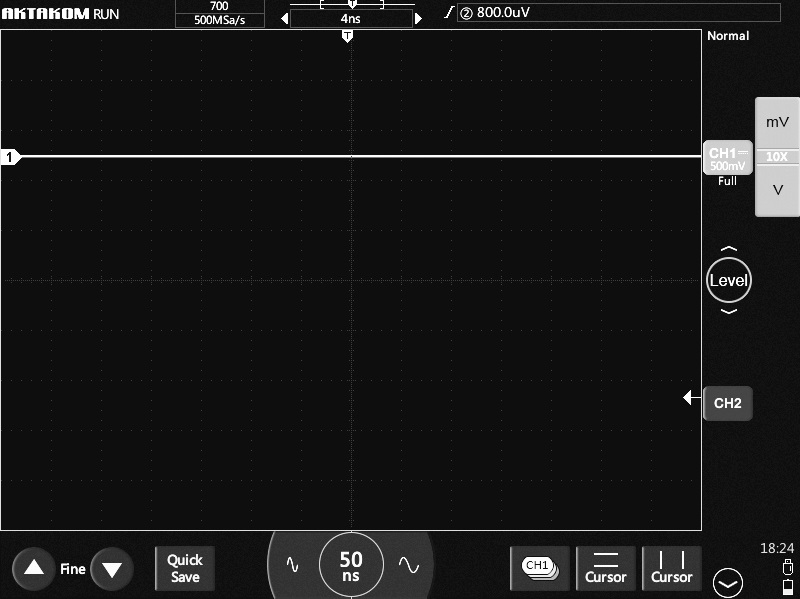

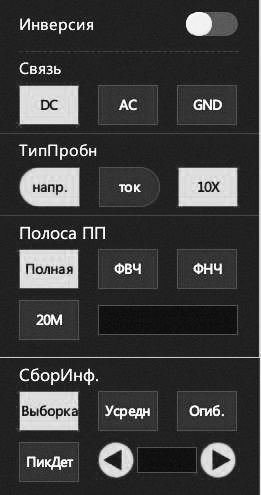

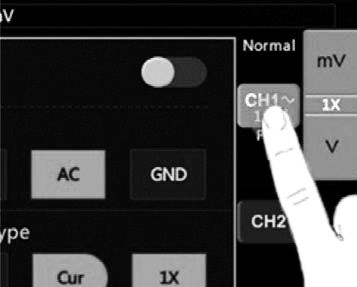

  • Как включить и выбрать канал в осциллографах ADS-4142, ADS-4144 и ADS-4155?

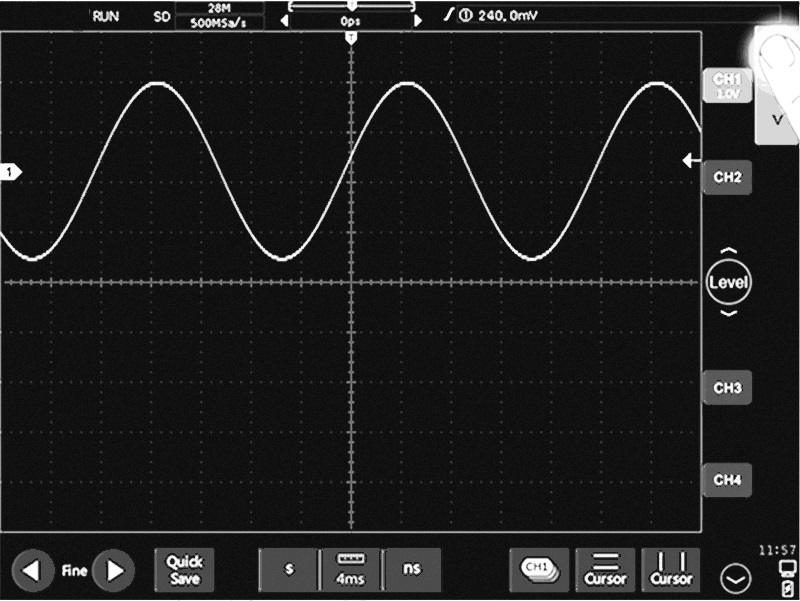

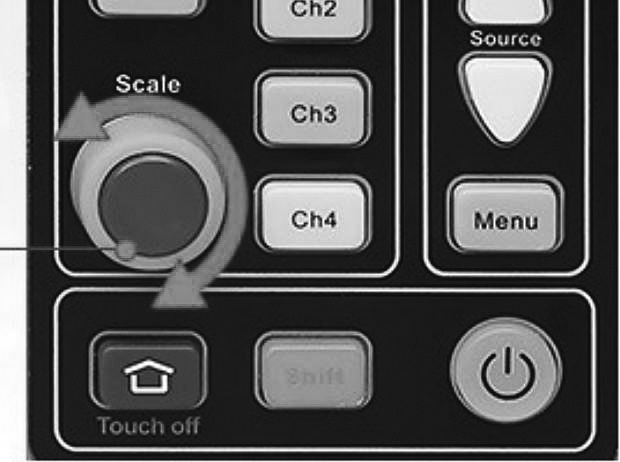

  • Как установить значение вертикального отклонения в осциллографах ADS-4142, ADS-4144 и ADS-4155?

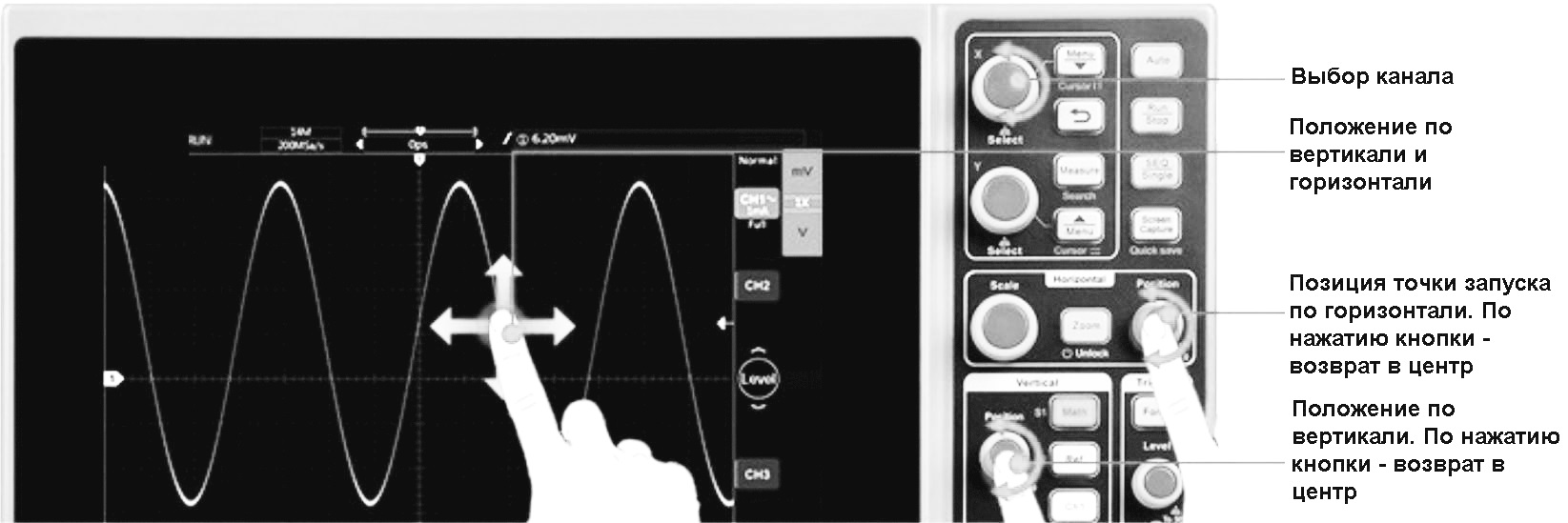

  • Как установить положение осциллограммы на экране в осциллографах ADS-4142, ADS-4144 и ADS-4155?

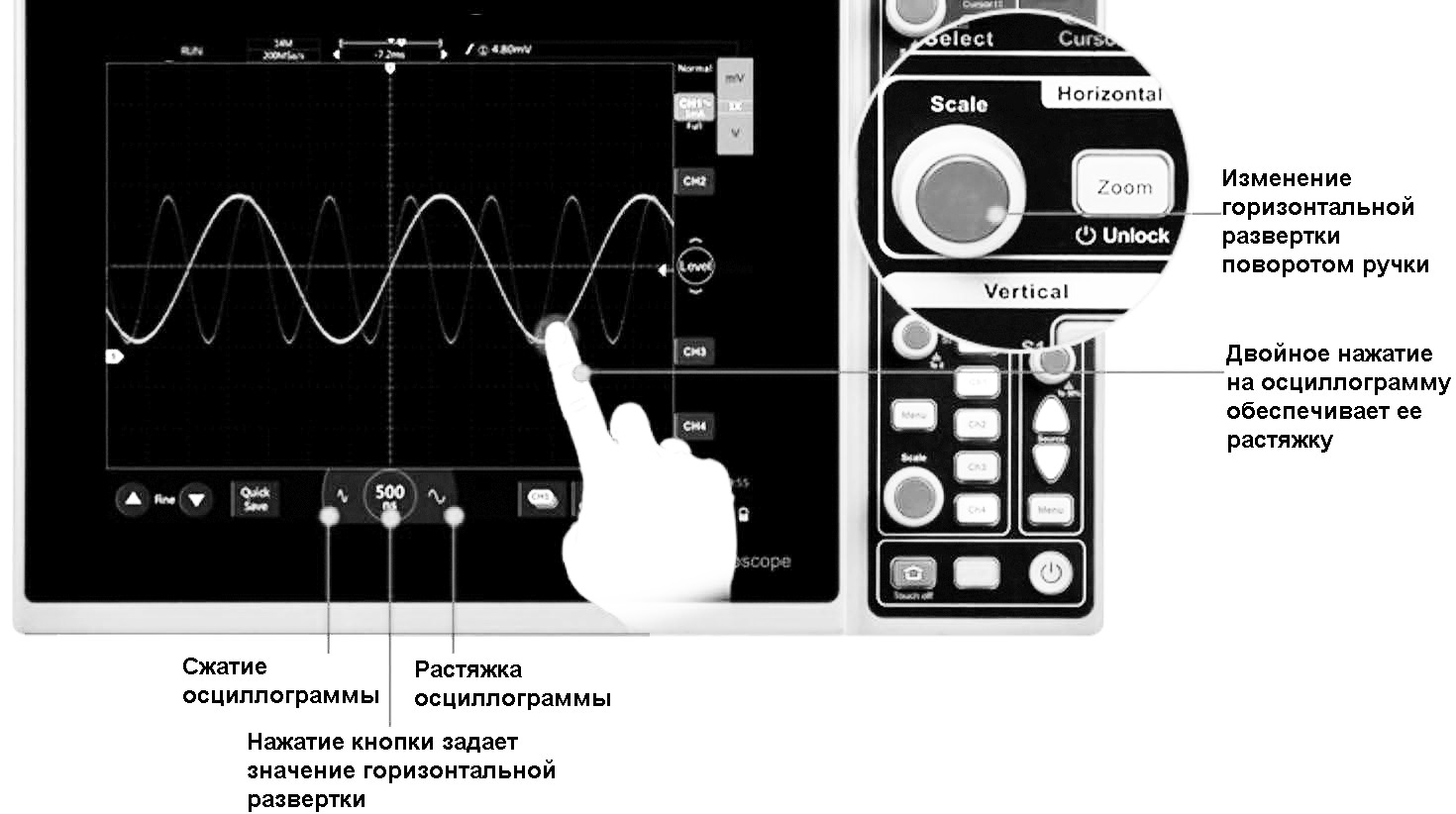

  • Как установить горизонтальную развертку в осциллографах ADS-4142, ADS-4144 и ADS-4155?

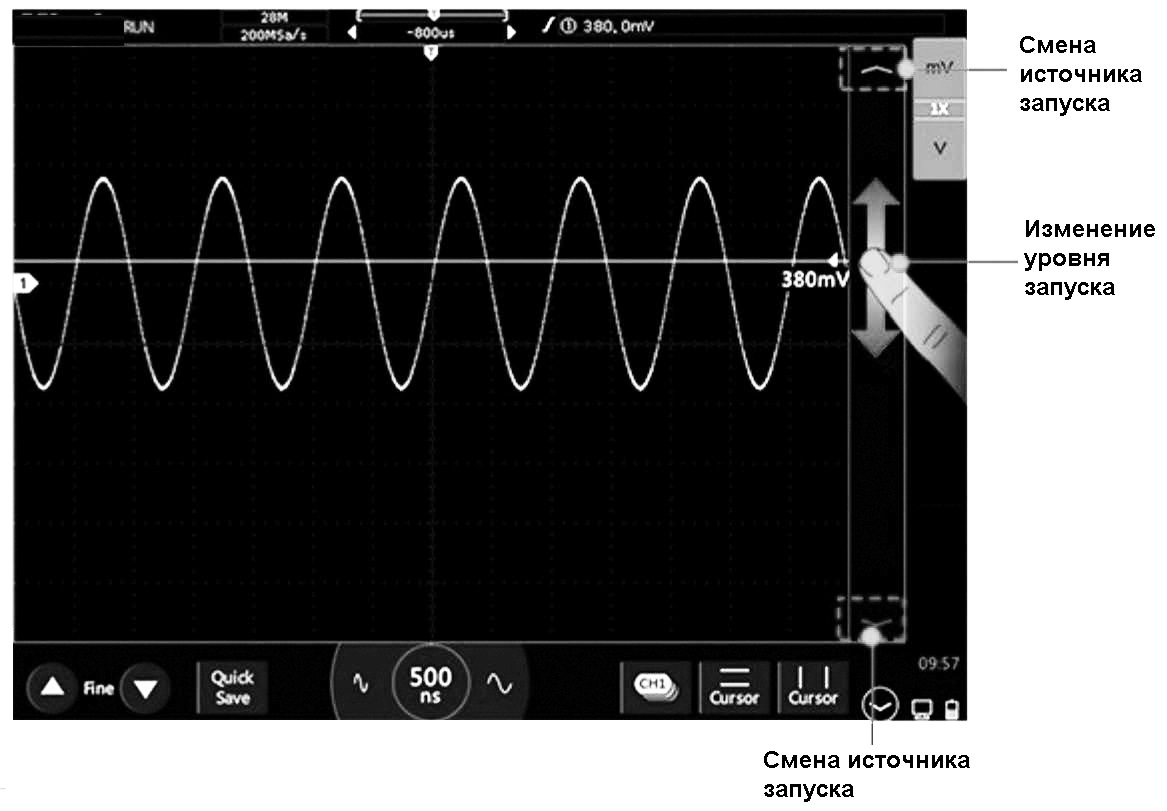

  • Как установить уровень запуска в осциллографах ADS-4142, ADS-4144 и ADS-4155?

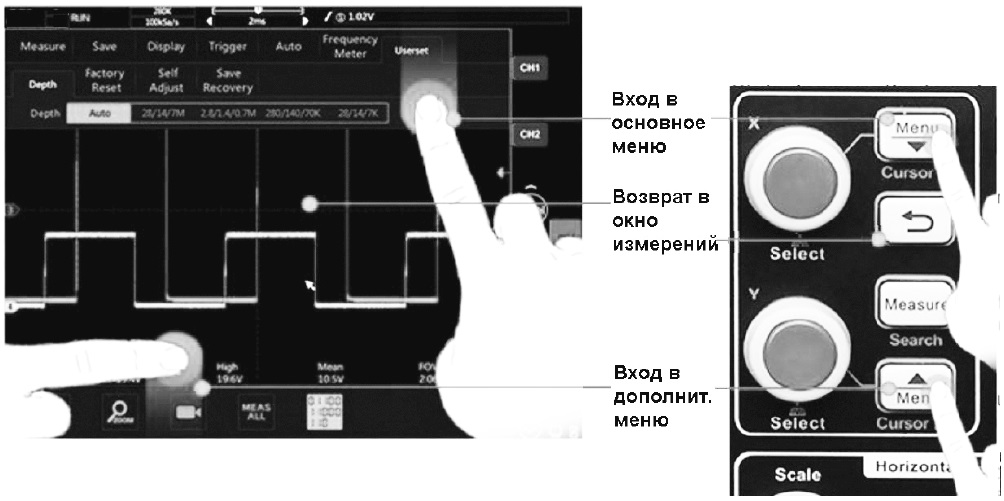

  • Как войти в основное и дополнительное меню осциллографов ADS-4142, ADS-4144 и ADS-4155?

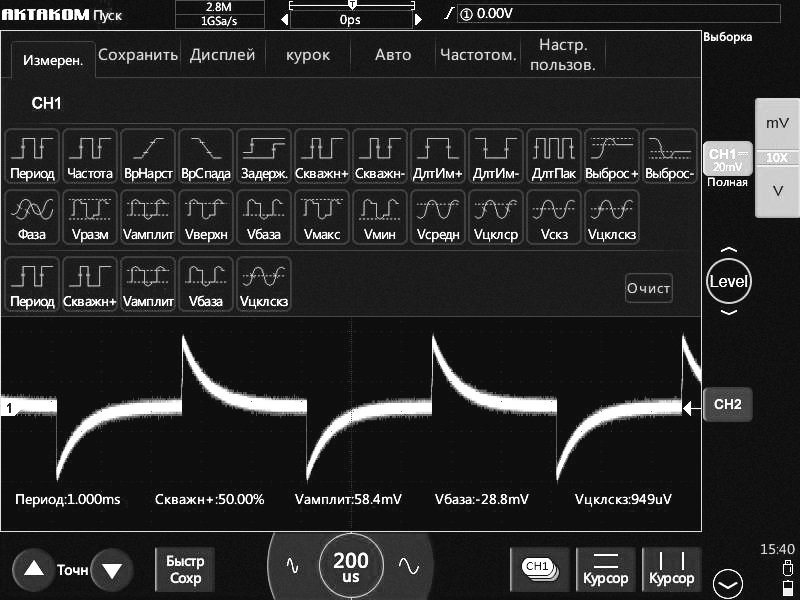

  • Как войти в меню автоизмерений в осциллографах ADS-4142, ADS-4144 и ADS-4155?

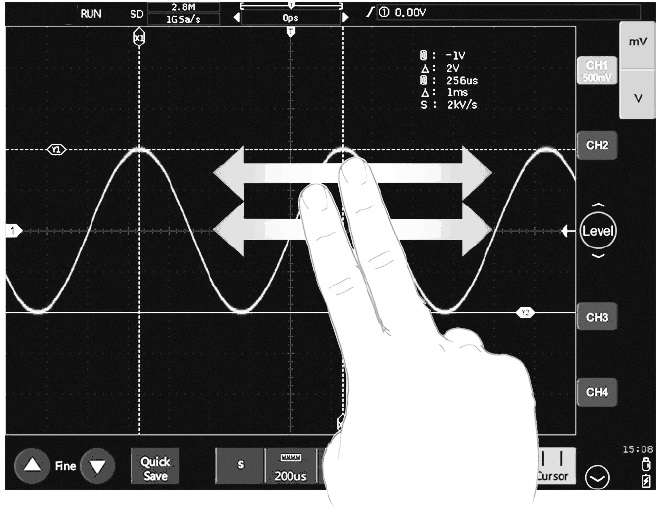

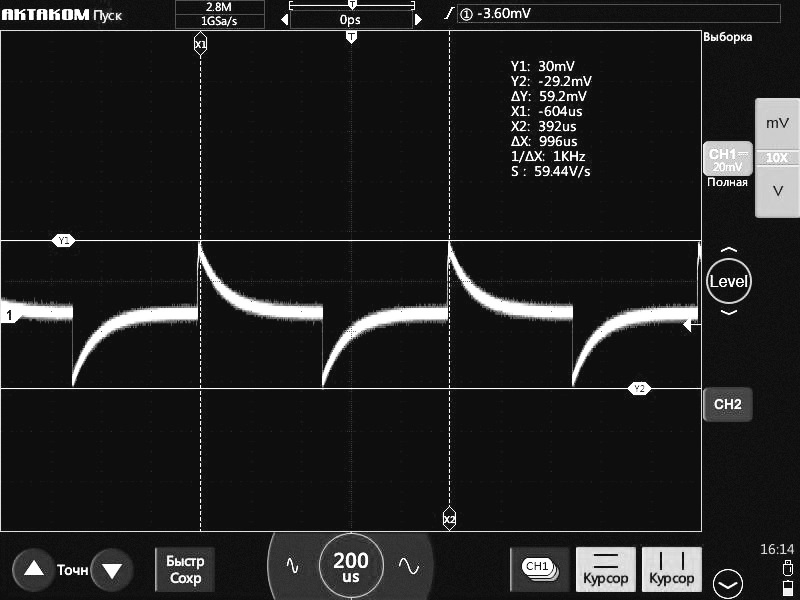

  • Как проводить курсорные измерения в осциллографах ADS-4142, ADS-4144 и ADS-4155?

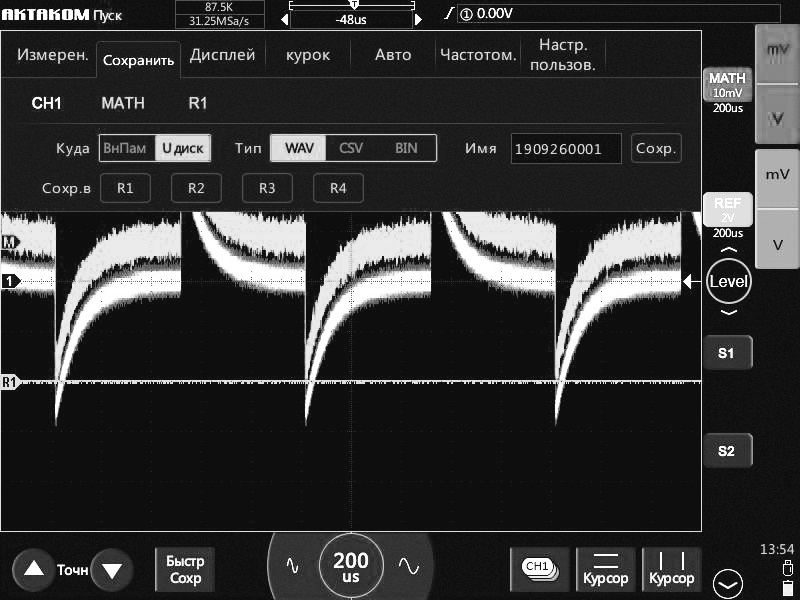

  • Как сохранить файлы в осциллографах ADS-4142, ADS-4144 и ADS-4155?

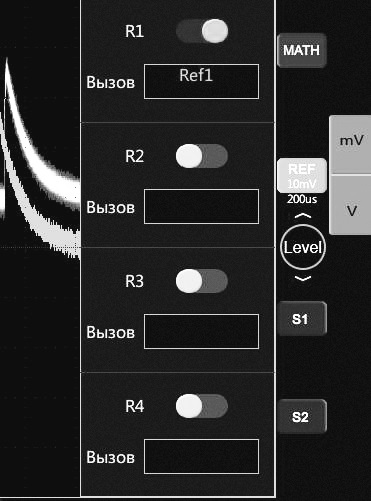

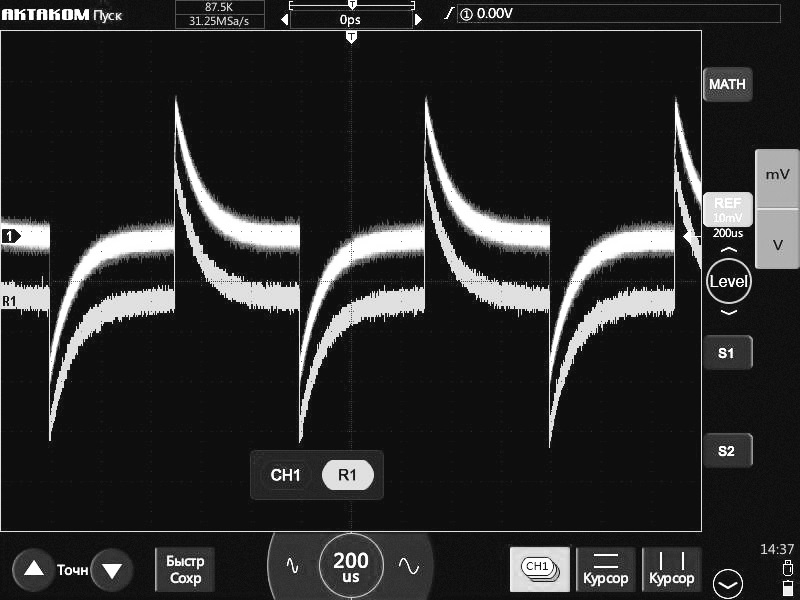

  • Как создать опорную осциллограмму в осциллографах ADS-4142, ADS-4144 и ADS-4155?

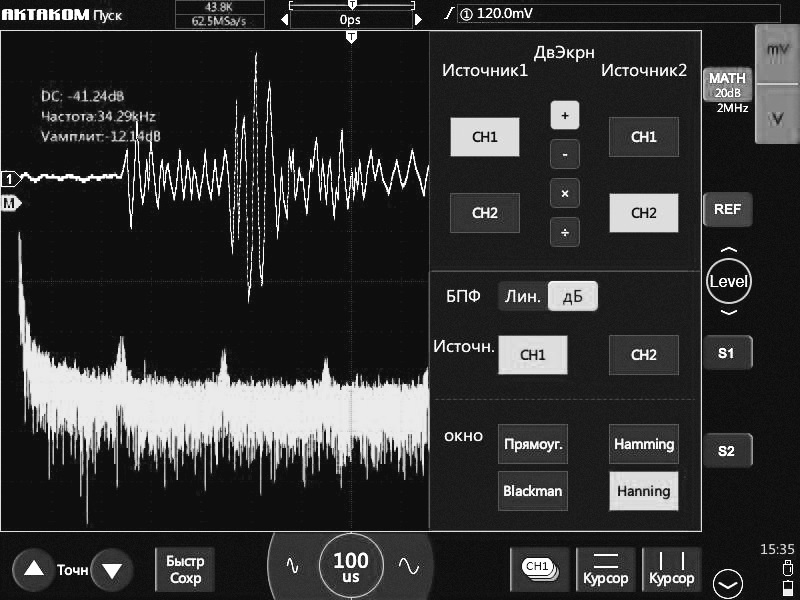

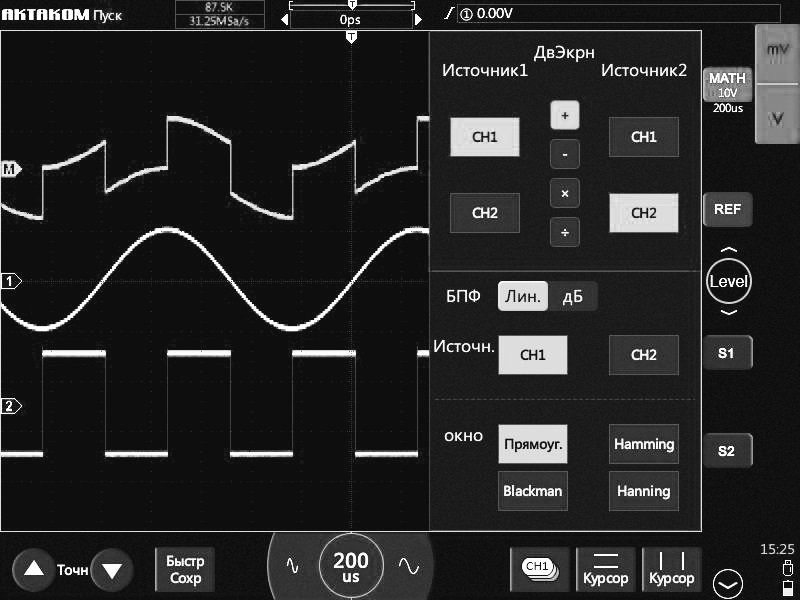

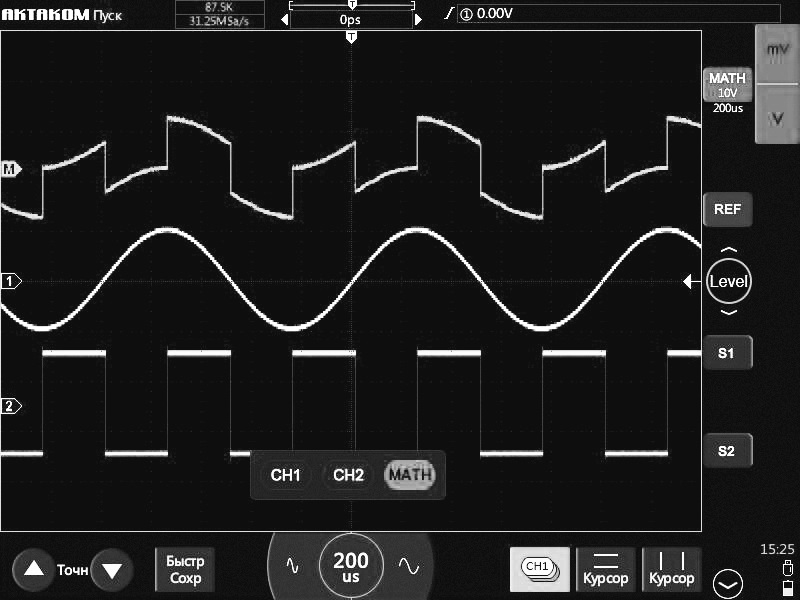

  • Как включить режим математических операций в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как изменить настройки дисплея в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как установить параметры запуска в осциллографах ADS-4142, ADS-4144 и ADS-4155?

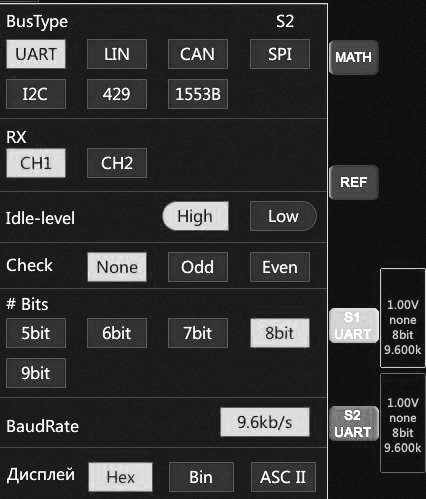

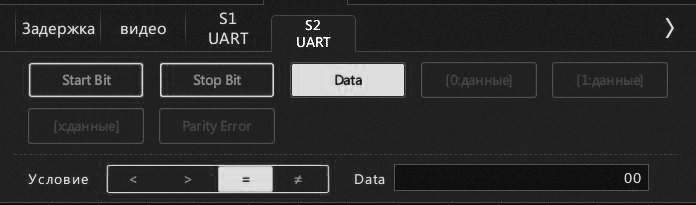

  • Как настроить запуск и декодирование протоколов последовательных шин в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как установить автоматические настройки в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как установить параметры частотомера в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как войти в меню настроек пользователя в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как сохранить копию экрана (скриншот) в осциллографах ADS-4142, ADS-4144 и ADS-4155?

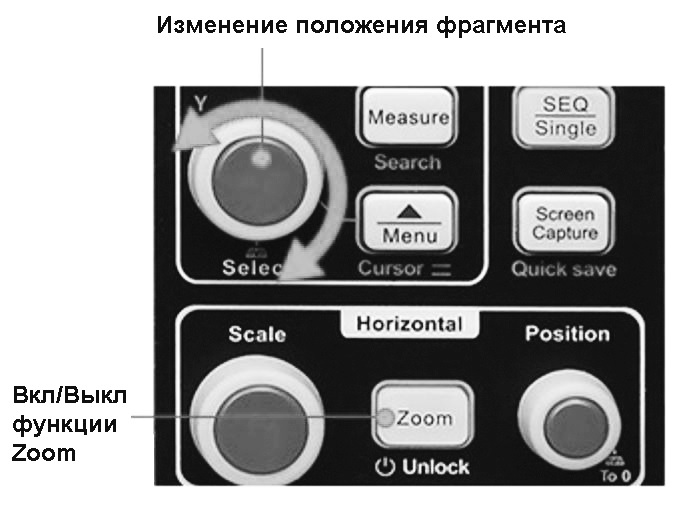

  • Как использовать режим Zoom в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как записать в видеофайл изображение на экране осциллографов ADS-4142, ADS-4144 и ADS-4155?
  • Как быстро вывести на экран результаты автоматических измерений в осциллографах ADS-4142, ADS-4144 и ADS-4155?

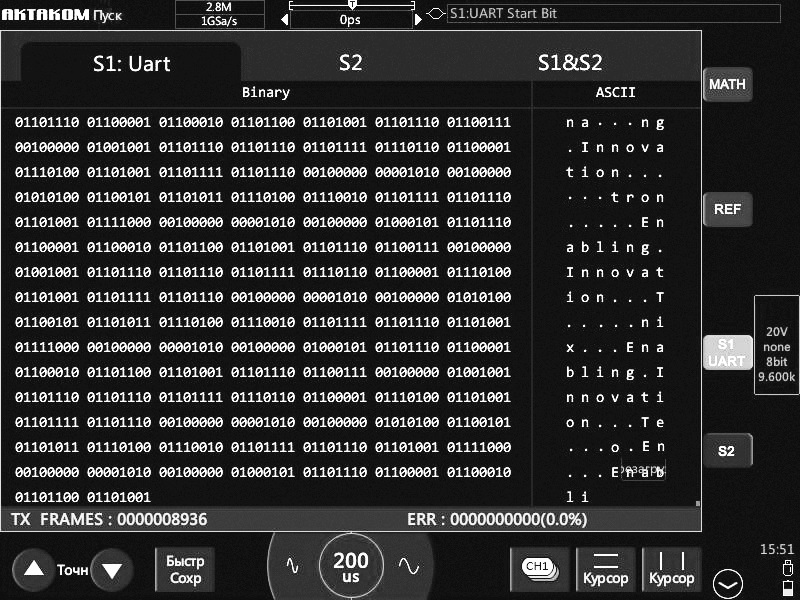

  • Как увидеть результаты декодирования протоколов последовательных шин в осциллографах ADS-4142, ADS-4144 и ADS-4155?
  • Как отключить функцию сенсорного экрана в осциллографах ADS-4142, ADS-4144 и ADS-4155?

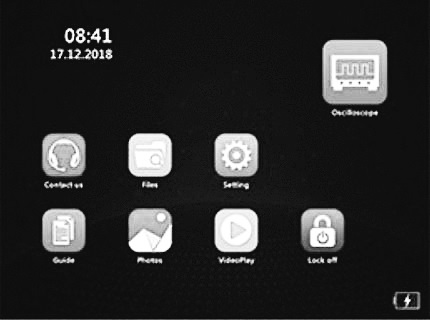

  • Что обозначают иконки на домашней странице осциллографов ADS-4142, ADS-4144 и ADS-4155?

  • Каково назначение органов управления у осциллографов ADS-4142, ADS-4144, ADS-4155?

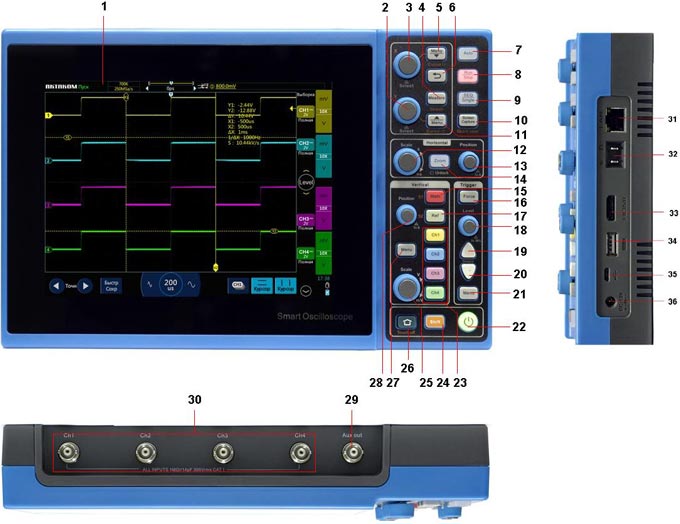

    Органы управления ADS-4142, ADS-4144, ADS-4155

    1. Сенсорный дисплей прибора
    2. Поворотная ручка SelectY. Служит для изменения положения фрагмента и управлением курсорами
    3. Поворотная ручка SelectX. В зависимости от включенного режима выполняет различные функции. Нажатие на ручки подтверждает включение функции
    4. Кнопка Measure. Вход в меню автоизмерений
    5. Кнопка Menu▼ (Cursor ||). Первичная функция: Вход в основное (верхнее) меню. Вторичная функция: включение/отключение вертикальных курсоров
    6. Кнопка возврата. По нажатию этой кнопки происходит выход из меню
    7. Кнопка Auto. По нажатию этой кнопки осциллограф автоматически выберет значение настроек горизонтальной и вертикальной систем, а также системы запуска для осциллограммы входного сигнала
    8. Кнопка Run/Stop. По нажатию этой кнопки осциллограф производит запуск / остановку регистрации сигнала
    9. Кнопка SEQ/Single. По нажатию этой кнопки осциллограф производит однократный запуск регистрации сигнала
    10. Кнопка Screen Capture (Quick Save). Первичная функция: сохранение скриншота экрана. Вторичная функция: быстрое сохранение опорных осциллограмм
    11. Кнопка Menu▲ (Cursor ═). Первичная функция: Вход в дополнительное (нижнее) меню. Вторичная функция: включение / отключение горизонтальных курсоров
    12. Поворотная ручка Scale. Поворотом ручки задается необходимое значение горизонтальной развертки
    13. Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по горизонтали и изменение точки запуска. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали
    14. Кнопка Zoom. По нажатию этой кнопки выполняется функция увеличения фрагмента. При одновременном нажатии с кнопкой включения прибора происходит выход из режима ожидания осциллографа
    15. Кнопка Math. Первичная функция: При нажатии этой кнопки прибор входит в режим математических операций и БПФ. Вторичная функция: вход в меню настройки линии S1 при работе с сигналами последовательных шин
    16. Кнопка Force. По нажатии этой кнопки (в обычном и однократном режимах запуска) происходит принудительный запуск
    17. Кнопка Ref. Первичная функция: По нажатии этой кнопки прибор входит в режим работы с опорными осциллограммами. Вторичная функция: вход в меню настройки линии S2 при работе с сигналами последовательных шин
    18. Поворотная ручка Level. Поворотом ручки задается необходимое значение уровня запуска. По нажатию на ручку происходит установка уровня запуска в среднее положение между пиковыми значениями уровня сигнала
    19. Кнопка смены источника запуска
    20. Кнопка смены источника запуска
    21. Кнопка Menu. При нажатии этой кнопки прибор переходит в меню запуска
    22. Кнопка включения / отключения прибора и перезапуска. При одновременном нажатии с кнопкой Zoom происходит выход из режима ожидания осциллографа
    23. Кнопки CH1, CH2, CH3, CH4. Кнопка активации различных каналов
    24. Кнопка Shift. При нажатии этой кнопки ряд кнопок могут выполнять вторичные функции
    25. Поворотная ручка Scale. Поворотом ручки задается необходимое значение коэффициента вертикального отклонения
    26. Кнопка перехода на домашнюю страницу
    27. Кнопка Menu. При нажатии этой кнопки прибор переходит в меню управления вертикальной системой осциллографа
    28. Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по вертикали. При нажатии на ручку Position точка запуска нулевая линия сигнала возвращается в первоначальное положение по вертикали
    29. Разъем AUX out. Используется для выдачи сигнала синхронизации
    30. Разъемы СН1-СН4. Входные разъемы осциллографа
    31. Разъем LAN
    32. Разъем компенсации пробников
    33. Разъем HDMI
    34. Разъем USB 2.0
    35. Разъем microUSB 2.0
    36. Разъем питания

    Наверх

    У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх

    В чем различие разных серий планшетных осциллографов?
    Наглядно различие разных серий планшетных осциллографов можно представить таблицей:

    Параметр / Модель ADS-4572T
    ADS-4574T
    ADS-4602T
    ADS-4604T
    ADS-4142 ADS-4144
    ADS-4472
    ADS-4474
    ADS-4472H
    ADS-4474H
    ADS-4482
    ADS-4484
    ADS-4482H
    ADS-4484H
    ADS-4492 ADS-4492H
    Количество каналов 2 или 4 2 или 4 2 4
    2 или 4 2 или 4 2 или 4 2 или 4 2 2
    Полоса пропускания 70 МГц 100 МГц 100 МГц 100 МГц
    70 МГц 70 МГц 100 МГц 100 МГц 120 МГц 120 МГц
    Макс. частота дискретизации 1 Гвыб/с (500 Мвыб/с - 2 канала, 250 Мвыб/сек - 4 канала)
    Вертикальное разрешение 8 бит 8 бит 8/12/14 бит 8 бит 8/12/14 бит 8 бит 8/12/14 бит
    Макс. глубина записи 28 М точек 40 М точек
    Скорость захвата осциллограмм 80 000 осц/сек 45 000 осц/сек
    Горизонтальная развертка 2 нс/дел - 1000 с/дел 2 нс/дел - 1000 с/дел
    Коэффициент вертикального отклонения 500 мкВ/дел - 5 В/дел 1 мВ/дел - 10 В/дел
    Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, UART, I²C, SPI, CAN, LIN Фронт, импульс, видео, скорость нарастания, задержка, шаблон, N фронт, рант, окно, UART, I²C, SPI, CAN
    Декодирование UART, I²C, SPI, CAN, LIN UART, I²C, SPI, CAN
    Математика +, -, *, / ,FFT +, -, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, пользовательские,
    Фильтры (ФНЧ, ФВЧ, полосовой, режективный)
    Сохранение осциллограмм Да Да
    Сохранение видео Да Нет
    Регистратор/Самописец Да Да
    Частотомер Да Да
    Цифровой мультиметр Нет Только для двухканальных моделей
    4 1/2 разряда (напряжение, ток, сопротивление, диоды, прозвонка)
    Дисплей Цветной сенсорный дисплей 8”, TFT (800 х 600) Цветной сенсорный дисплей 8”, TFT (800 х 600)
    Интерфейсы и выходы USB 2.0, microUSB 2.0, LAN, microHDMI (опция), Pass/Fail, выход синхронизации USB host, USB device, Trig Out (Pass/Fail), LAN, WiFi
    WiFi - опция
    Классические органы управления Нет Да Нет
    Поддержка SCPI, LabVIEW Нет Да
    Питание Li-Ion батарея 7500 мА*ч Li-Ion батарея 8000 мА*ч

    Наверх

    Можно ли подключать компьютерную "мышку" к осциллографам ADS-4142, ADS-4144 и ADS-4155?

    Если к порту USB-host подключить мышь, то можно управлять прибором при помощи мыши.

    Нажатие на правую клавишу мыши открывает меню.

    Нажатие на левую клавишу мыши служит для выполнения действия (аналогично нажатию пальца на сенсорном экране).

    Если не указано иное, то при подключенной мыши операции с сенсорным экраном не возможны.


    Наверх

    Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?

    Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.

    Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).

    Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.


    Наверх

    Почему в некоторых приборах сбрасываются часы реального времени?
    Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.
    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Как включить и выбрать канал в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Нажатием значка выбора канала на сенсорном экране или кнопки соответствующего канала в области Vertical (каналу CH1 соответствует кнопка желтого цвета Ch1, каналу CH2 – голубого цвета Ch2, каналу CH3 – розового цвета Ch3, каналу CH4 – салатового цвета Ch4) можно задать отображение, скрытие нужных каналов, а также войти в меню настроек для соответствующего канала.

    Здесь и далее, в качестве примера используется какал CH1 (если не описано что-либо иное).

    1. Чтобы сделать активным канал CH1, нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1».

    Если канал активный, то значок подсвечивается «CH» и на экране включена нулевая линия осциллограммы.

    На рис. канал CH1 – активный, канал CH2 – не активный.

    2. Повторное нажатие значка «CH1» на сенсорном экране или нажате кнопки Menu в области Vertical приведет ко входу в меню настроек канала CH1

    Перемещайтесь по меню при помощи нажатия на соответствующие кнопки сенсорного экрана или поворотной ручкой SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

    Меню настроек каналов представлено ниже.

    Меню Установки Комментарии
    Инверсия Вкл Инверсия включена
    Выкл Инверсия выключена
    Связь DC Связь по постоянному току. Открытый вход.
    АС Связь по переменному току. Закрытый вход.
    GND Закорачивание на землю
    ТипПробн Напр. Выбор типа пробника: Напряжение
    Ток Выбор типа пробника: Токовый
    10x 1mХ, 2mX
    5mХ, 10mХ
    20mX, 50mХ
    100mХ, 200mX
    500mХ, 1Х
    2X, 5Х
    10Х, 20X
    50Х, 100Х
    200X, 500Х
    1KХ
    Значения коэффициента ослабления пробника
    Полоса ПП Полная Ограничение полосы пропускания выключено
    20 М Ограничение полосы пропускания включено (20 МГц)
    ФВЧ Включен фильтр высоких частот
    ФНЧ Включен фильтр низких частот
    СборИнф Выборка Режим – Выборка
    Пик Дет Режим обнаружения пика
    Усредн. Режим – Усреднение. Изменяется число регистраций 2, 4, 8, 16, 32, 64, 128, 256.
    Огиб. Режим – Огибающая. Изменяется число регистраций 2, 4, 8, 16, 32, 64, 128, 256.
    Выбор числа регистраций производится по нажатию ◄ или ►

    3. Для выхода из меню настроек канала нажмите на любое свободное место на сенсорном экране или кнопку .

    4. Для деактивации канала CH1, повторно нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1». Подсветка значка «CH1» на экране погаснет. Установленное значение отображается под названием выбранного канала.


    Наверх

    Как установить значение вертикального отклонения в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Нажатием значков «mV» или «V» на сенсорном экране или поворотом ручки Scale в области Vertical можно установить нужное значение вертикального отклонения.



    Наверх

    Как установить положение осциллограммы на экране в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    1. Выберите канал, для которого требуется установить расположение осциллограммы. Выбор осуществляется нажатием соответствующей кнопки на сенсорном экране или или поворотной ручкой SelectX с последующим выбором каналов.

    Каналы можно также выбрать напрямую нажатием соответствующей кнопки в области Vertical

    2. Нажмите на осциллограмму выбранного канала на сенсорном экране и перетащите ее в нужное положение по горизонтали и/или вертикали


    Управление положением по горизонтали при помощи органов управления производится поворотом ручки Position в области Horizontal. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали.

    Управление положением по вертикали при помощи органов управления производится поворотом ручки Position в области Vertical. При нажатии на кнопку Position осциллограмма возвращается в центральное положение по горизонтали.

    3. Точная подстройка положения осциллограммы по вертикали производится по нажатию кнопок точной настройки, расположенных в левом нижнем углу экрана.


    Наверх

    Как установить горизонтальную развертку в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Изменить значение коэффициента горизонтальной развертки можно несколькими способами, используя как сенсорный экран, так и органы управления.

    1. В нижней части экрана имеется область, предназначенная для изменения временной шкалы.

    Нажатие на левую кнопку увеличивает значение цены деления по горизонтали (сжатие осциллограммы), на правую – уменьшает (растяжка осциллограммы).

    Кроме того, можно дважды нажать на центральную кнопку (на рис. выше «50 ns») и на экране появится виртуальная ручка управления

    Нажатием на левую часть можно осциллограмму сжать, на правую – растянуть, а нажатием пальцем на виртуальную ручку с последующим ее круговым вращением можно задать необходимое значение горизонтальной развертки.

    2. Растянуть осциллограмму можно и другим способом. Для этого необходимо два раза нажать на осциллограмму на сенсорном экране.

    3. Для задания значения горизонтальной развертки можно также использовать органы управления.

    Изменение коэффициента горизонтальной развертки происходит поворотом ручки управления Scale, расположенной в области Horizontal


    Наверх

    Как установить уровень запуска в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Изменить уровень запуска можно несколькими способами, используя как сенсорный экран, так и органы управления.

    1. В правой части экрана имеется область, предназначенная для изменения уровня запуска.

    Нажмите на значок Level, и на экране появится полоса прокрутки. Нажмите пальцем в полосе прокрутки и передвиньте уровень запуска.

    Нажатием значков и можно быстро изменить источник запуска или текущий настраиваемый уровень в двухуровневых типах запуска (например, верхний H или нижний L уровни при запуске по ранту)


    2. Для задания уровня запуска при помощи органов управления используется ручка управления Level, расположенной в области Trigger. При нажатии на нее производится установка уровня запуска на середину (50%) уровня сигнала. Смена источника запуска производится нажатием кнопок


    Наверх

    Как войти в основное и дополнительное меню осциллографов ADS-4142, ADS-4144 и ADS-4155?

    Для входа в основное (верхнее) меню нажмите пальцем в верхней части сенсорного экрана вне окна измерений и проведите пальцем вниз по экрану или нажмите кнопку Menu▼.

    Пункт меню Функции
    Измерен. Выбор типа автоизмерения
    Сохранить Меню настроек сохранения
    Дисплей Настройки дисплея
    Курок Установки триггера
    Авто Автонастройки и автовыбор диапазона
    Частотом. Вкл/Выкл частотмера
    Настр. пользов. Общие настройки

    Для входа в дополнительное (нижнее) меню нажмите пальцем в нижней части сенсорного экрана вне окна измерений и проведите пальцем вверх по экрану или нажмите кнопку Menu▲.

    Пункт меню Функции
    Скриншот экрана
    Увеличение фрагмента (Zoom)
    Запись видео
    Отображение результатов автоизмерений
    Анализ протоколов

    Для выхода из меню и возврата в окно измерений нажмите пальцем в любую часть окна измерений на экране или нажмите кнопку в органах управления.

    Выбор элемента меню производится касанием пальцем на нужном значке (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).


    Наверх

    Как войти в меню автоизмерений в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Измерен или нажмите кнопку Measure для выбора типов автоизмерений активного канала. В открывшемся окне выберите активный канал и далее тип измерения, нажав на соответствующий значок или используя поворотную ручку SelectX (для подтверждения выбора необходимо нажать на нее).

    Выбранные типы измерения будут отображаться цветом активного канала в третьей строке, а результат измерений – в нижней части экрана под осциллограммой. Результаты измерений будут отображаться также цветом активного канала.

    Для удаления выбранного параметра повторно нажмите на соответствующий значок.

    Для сброса всех выбранных параметров нажмите Очист в правой части экрана.

    Тип Комментарии
    Период Измерение периода сигнала
    Частота Измерение частоты сигнала
    ВрНарст Измерение времени нарастания
    ВрСпада Измерение времени спада
    Задерж. Измерение задержки между двумя импульсами
    Скважн+ Измерение скважности положительных импульсов
    Скважн- Измерение скважности отрицательных импульсов
    ДлитИм+ Измерение длительности положительного импульса
    ДлитИм- Измерение длительности отрицательного импульса
    ДлтПак Измерение длительности пачки импульсов
    Выброс+ Измерение выброса на вершине в процентах от амплитуды на нарастающем фронте
    Выброс- Измерение выброса у основания в процентах от амплитуды на спадающем фронте
    Фаза Измерение значения разности фаз между сигналами первого и второго канала
    Vразм Измерение размаха напряжения сигнала
    Vамплит Измерение амплитуды напряжения сигнала
    Vверхн Измерение напряжения вершины сигнала
    Vбаза Измерение напряжения основания сигнала
    Vмакс Измерение максимального напряжения сигнала
    Vмин Измерение минимального напряжения сигнала
    Vсредн Измерение среднего значения сигнала
    Vцклср Измерение среднего напряжения сигнала за первый период
    Vскз Измерение среднеквадратичного напряжения сигнала
    Vцклскз Измерение среднеквадратичного напряжения сигнала за первый период

    Наверх

    Как проводить курсорные измерения в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Нажмите на сенсорном экране значок для отображения на экране пары горизонтальных курсоров или значок для отображения вертикальных курсоров. При нажатии обоих значков станут доступны измерения как вертикальными, так и горизонтальными курсорами.

    При использовании органов управления первначально нажмите кнопку оранжевого цвета Shift , расположенную в нижнем левом углу около кнопки включения прибора. При этом загорится ее подсветка, а затем нажмите кнопку Menu▲ для включения горизонтальных курсоров и кнопку Menu▼ для включения вертикальных курсоров.


    Для передвижения одного курсора нажмите пальцем на метку соответствующего курсора , , , , метка курсора подсветится, и передвиньте выбранный курсор по экрану в нужном направлении.

    Если необходимо передвинуть сразу два курсора, то нажмите двумя пальцами на окно измерений и передвиньте их в вертикальной (для вертикальных Y1 и Y2 курсоров) или горизонтальной (для горизонтальных X1 и X2 курсоров) области .


    Также для управления положением курсоров по вертикали или горизонтали можно использовать кнопки , расположенные в левом нижнем углу экрана.

    При использовании органов управления выбор курсоров производится нажатием поворотных ручек SelectX и SelectY при этом метки активных курсоров подсвечиваются на экране.

    Передвижение курсоров производится поворотом этих ручек.

    Результаты курсорных измерений будут отображаться в правом верхнем углу окна измерений


    Наверх

    Как сохранить файлы в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано во «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Сохранить для выбора настроек сохранения выбранного сигнала. В качестве сигнала может быть выбран любой активный канал, опорная осциллограмма, результат математической операции. Сохранение возможно произвести как во внутреннюю память, так и на внешний USB накопитель.

    Выбор элемента производится касанием пальцем нужного значка (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

    Цвет элемента источника сигнала (CH, MATH, R) совпадает с цветом осциллограммы и меток.

    Меню Установки Комментарии

    СН1, СН2, СН3, СН4 Выбор канала в качестве источника сигнала для сохранения
    MATH Выбор результата математической операции в качестве источника сигнала для сохранения
    R1, R2, R3, R4 Выбор опорной осциллограммы в качестве источника сигнала для сохранения
    Куда ВнПам Сохранение во внутреннюю память.
    U диск Сохранение на внешний USB накопитель.
    Тип WAV Сохранение сигнала в формате «*.wav»
    CSV Сохранение сигнала в формате «*.csv»
    BIN Сохранение сигнала в формате «*.bin»
    Сохр в R1 Сохранение сигнала в качестве опорной осциллограммы R1
    R2 Сохранение сигнала в качестве опорной осциллограммы R2
    R3 Сохранение сигнала в качестве опорной осциллограммы R3
    R4 Сохранение сигнала в качестве опорной осциллограммы R4
    Имя
    Задание имени файла для сохранения

    Для задания имени файла выберите поле с названием файла рядом с элементом Имя и при помощи всплывающей клавиатуры задайте необходимое имя файла. Имя файла может содержать цифры и английские буквы. Выбор элемента производится касанием пальцем нужного символа (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX). По окончанию ввода нажмите Сохр.


    Наверх

    Как создать опорную осциллограмму в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим опорных осциллограмм. После этого включится подсветка иконки и на ней отобразится уровень опорной осциллограммы . Для перехода в этот режим при использовании органов управления нажмите кнопку Ref в области Vertical.

    Опорная осциллограмма будет отображаться филетовым цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками


    Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical. На экране появится меню выбора опорной осциллограммы.

    Нажмите на поле рядом с элементом Вызов и из открывшегося списка выберите осциллограмму из памяти, которая будет использоваться в качестве опорной


    Для выхода из режима опорных осциллограмм повторно нажмите значок или кнопку Ref в области Vertical.

    Для быстрого сохранения опорных осциллограмм можно использовать как сенсорный экран, так и органы управления. Для этого, при использовании сенсорного экрана, нажмите значок или нажмите кнопку оранжевого цвета Shift и далее кнопку Screen Capture (Quick Save).

    Если в осциллограф установлен USB-накопитель, то опорная осциллограмма будет сохранена на него в виде файла. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.


    Наверх

    Как включить режим математических операций в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим математических операций. После этого включится подсветка иконки и на ней отобразится уровень сигнала математической операции . Для перехода в этот режим при использовании органов управления нажмите кнопку Math в области Vertical.

    Результат математической операции будет отображаться красным цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками

    Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical.

    На экране появится меню выбора математической операции:

    Элементы меню включают в себя:

    Меню Установки Комментарии
    Режим ДвЭкран Область настройки арифметических операций
    БПФ Область настройки БПФ
    Область ДвЭкран
    Источник 1 СН1, СН2, СН3, СН4 Выбор канала в качестве Источника 1

    + Сложение сигналов Источника1 и Источника 2
    - Разность сигналов Источника 1 и Источника 2
    × Произведение сигналов Источника 1 и Источника 2
    / Деление сигналов Источника 1 и Источника 2
    Источник 2 СН1, СН2, СН3, СН4 Выбор канала в качестве Источника 2
    Область БПФ
    БПФ Лин. Линейная шкала
    дБ Логарифмическая шкала
    Источн. СН1, СН2, СН3, СН4 Выбор канала в качестве источника для БПФ
    Окно Прямоуг. Оконная функция прямоугольник
    Hamming Оконная функция Хемминга
    Blackman Оконная функция Блэкман-Харриса
    Hanning Оконная функция Хеннинга

    БПФ (быстрое преобразование Фурье, FFT) используется для преобразования сигналов во временной области в компоненты частотной области (частотный спектр).

    Для выхода из режима математических операций повторно нажмите значок или кнопку Math в области Vertical.


    Наверх

    Как изменить настройки дисплея в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Дисплей для входа в меню настроек дисплея.

    Меню Установки Комментарии
    Общие Гориз Центр Выбор отображения по центру
    ПозЗап Выбор отображения относительно позиции запуска
    Режим YT Выбор отображения зависимости напряжения сигнала от времени
    XY Выбор отображения зависимости соотношения напряжения сигнала канала 1 по горизонтали и напряжения канала 2 по вертикали
    СамоПис Вкл Включение режима прокрутки (самописца)
    Выкл Выключение режима прокрутки (самописца)
    CCT Вкл Включение отображение с цветовой температурой
    Выкл Выключение отображение с цветовой температурой
    Сигнал ТипОтобр Точки Точки
    Вектор Вектор
    Яркость
    Задание яркости отображения сигнала.
    Установка значения производится касанием и передвижением пальцем по шкале (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).
    Экран Выбор Полн Выберите отображения полной сетки и осей
    Сетка Отображение только сетки с большой ценой деления на экране
    Оси Отображение сетки с большой ценой деления и осей на экране
    Окно Убрано отображение сетки и осей с экрана
    Интенсив
    Задание яркости отображения сетки и осей.
    Установка значения производится касанием и передвижением пальцем по шкале (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).
    Послесвеч ПослСвеч Нет Послесвечение выключено
    Авто Время послесвечения устанавливается осциллографом автоматически
    Обычн Время послесвечения задается пользователем
    Время послесвечения устанавливается бесконечным
    Очист
    Очистка результатов включенного послесвечения на экране
    Установ
    При выборе элемента Обычн, в данном окне можно выбрать время послесвеченмя из всплывающей шкалы.
    Выбор элемента производится касанием пальцем по окну с цифровым значением (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).

    Наверх

    Как установить параметры запуска в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Курок для входа в меню настроек дисплея. Также для входа в меню настроек запуска можно нажать кнопку Menu в области Trigger.

    Здесь и далее: для установки цифрового значения, например, временного параметра:

    1. Выберите элемент касанием пальцем по окну с цифровым значением (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).

    2. На экране появится одна или две шкалы (зависит от типа параметра). Если появились две шкалы, то одна служит для грубой настройки, вторая (Fine) – для точной установки значения параметра

    3. Коснитесь пальцем шкалы и передвижением пальца по шкале установите необходимое значение (при использовании сенсорного экрана) или вращением поворотной ручки SelectX.

    4. Выход из установки значения производится способом описаннным в «Вход в основное и дополнительное всплывающее меню».

    Меню Установки Комментарии
    Общие Удерж Цифровое значение Задание времени блокировки запуска.
    Режим Авто Выбор автоматического режима запуска
    Обычн Выбор ждущего режима запуска
    Фронт (запуск по фронту) Источник СН1, СН2, СН3, СН4 Выбор канала в качестве источника запуска
    Фронт Нараст Запуск по нарастающему фронту
    Спад Запуск по спадающему фронту
    Оба Запуск по нарастающему и спадающему фронту
    Связь DC Связь по постоянному току.
    AC Связь по пременному току
    ФВЧ Фильтр верхних частот
    ФНЧ Фильтр нижних частот
    ШумПдвл Шумоподавление
    Импульс (запуск по длительности импульсу) Источник СН1, СН2, СН3, СН4 Выбор канала в качестве источника запуска
    Полярн Полож. Выбор положительной полярности
    Отриц. Выбор отрицательной полярности
    Условие < Запуск, если длительность импульса меньше заданного значения
    > Запуск, если длительность импульса больше заданного значения
    = Запуск, если длительность импульса равна заданному значению
    Запуск, если длительность импульса не равна заданному значению
    ЛогШабл (запуск по шаблону) СН1, СН2, СН3, СН4 Vверхн Установка шаблона для канала в высокий уровень H
    Низк Установка шаблона для канала в низкий уровень L
    Нет Установка шаблона для канала в состояние "безразлично"
    ЛогШбл AND Выбор логической операции AND
    OR Выбор логической операции OR
    NAND Выбор логической операции NAND
    NOR. Выбор логической операции NOR
    Условие < Запуск, если значение меньше заданного
    > Запуск, если значение больше заданного
    = Запуск, если значение равно заданному
    Запуск, если значение не равно заданному
    Истин Запуск, если логическое выражение верно
    FALSE Запуск, если логическое выражение не верно

    Цифровое значение Задание длительности события
    N фронт
    (запуск по N-ному фронту)
    Источник СН1, СН2, СН3, СН4 Выбор канала в качестве источника запуска
    Нарст Нараст Запуск по нарастающему фронту
    Спад Запуск по спадающему фронту
    Бездейств Цифровое значение Задание времени ожидания до начала отсчета N-ного фронта запуска.
    Фронт Цифровое значение Задание номера фронта
    1x – означает задание значения номера фронта кратное «1»
    100x – означает задание значения номера фронта кратное «100»
    Рант
    (запуск по ранту)
    Источник СН1, СН2, СН3, СН4 Выбор канала в качестве источника запуска
    Полярн Полож. Выбор положительной полярности
    Отриц. Выбор отрицательной полярности
    Обе Выбор положительной и отрицательной полярности
    Условие < Запуск производится, когда длительность импульса с рантом меньше, чем верхний предел длительности импульса
    > Запуск производится, когда длительность импульса с рантом больше, чем чем нижний предел длительности импульса
    <> Запуск производится, когда длительность импульса с рантом больше нижнего предела и меньше верхнего предела длительности импульса
    Нет Отсутствие установки условия триггера для запуска
    ВерхПр Цифровое значение Задание верхнего предела длительности импульса (только если выбрано условие "<" или "<>")
    НижнПр Цифровое значение Задание нижнего предела длительности импульса (только если выбрано условие ">" или "<>")
    СкНарст
    (запуск по скорости нарастания)
    Источник СН1, СН2, СН3, СН4 Выбор канала в качестве источника запуска
    Фронт Нараст Запуск по нарастающему фронту
    Спад Запуск по спадающему фронту
    Оба Запуск по нарастающему и спадающему фронту
    Условие < Запуск производится, когда время нарастания меньше заданного
    > Запуск производится, когда время нарастания больше заданного
    <> Запуск производится, когда время нарастания больше чем нижнего заданного значения и меньше верхнего значения.
    ВерхПр
    Задание верхнего предела времени нарастания (только если выбрано условие "<" или "<>")
    НижнПр Цифровое значение Задание нижнего предела длительности импульса (только если выбрано условие ">" или "<>")

    Для перехода на следующую страницу меню настроек запуска нажмите кнопку (при использовании сенсорного экрана) или вращайте поворотную ручки SelectX (при использовании органов управления).

    Меню Установки Комментарии
    Задержка
    (запуск по задержке)
    Источник СН1, СН2, СН3, СН4 Выбор канала в качестве источника запуска
    Полярн Полож. Выбор положительной полярности
    Отриц. Выбор отрицательной полярности
    Обе Выбор положительной и отрицательной полярности

    Цифровое значение Задание нижнего предела длительности импульса (только если выбрано условие ">" или "<>")
    Видео
    (запуск по видеосигналу)
    Источник СН1, СН2, СН3, СН4 Выбор канала в качестве источника запуска
    Полярн Полож. Выбор положительной полярности
    Отриц. Выбор отрицательной полярности
    Стандарт 625/PAL Выбор телевизионного стандарта 625/PAL
    SECAM Выбор телевизионного стандарта SECAM
    525/NTSC Выбор телевизионного стандарта 525/NTSC
    720P Выбор телевизионного стандарта 720P
    1080I Выбор телевизионного стандарта 1080I
    1080Р Выбор телевизионного стандарта 1080Р
    Видео
    (запуск по видеосигналу)
    Запуск
    Лин N
    НечПоля Запуск по нечетным полям (кроме 720P, 1080Р)
    ЧетнПоля Запуск по четным полям (кроме 720P, 1080Р)
    Все поля Запуск по всем полям
    Все линии Запуск по всем строкам
    Линия Запуск по выбранной строке
    Цифровое значение Задание номера строки для запуска
    Частота 60 Hz Задание частоты развертки 60 Гц (для 720P, 1080I, 1080Р)
    50 Hz Задание частоты развертки 50 Гц (720P, 1080I, 1080Р)
    30 Hz Задание частоты развертки 30 Гц (1080Р)
    25 Hz Задание частоты развертки 25 Гц (1080Р)
    24 Hz Задание частоты развертки 24 Гц (1080Р)
    S1
    S2
    (запуск по сигналам последовательных шин)
    UART Запуск по шинам UART/RS232
    LIN Запуск по шинам LIN
    CAN Запуск по шинам CAN
    SPI Запуск по шинам SPI
    I2C Запуск по шинам I²C
    429 Запуск по шинам ARINC429
    1553B Запуск по шинам MIL-1553B

    Наверх

    Как настроить запуск и декодирование протоколов последовательных шин в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Процедура выбора типа последовательной шины для запуска и декодирования протокола аналогичные.

    При использовании сенсорного экрана (для выбора типа шины) нажмите кнопку для перехода на вторую страницу вертикального меню. Далее, в зависимости от используемого канала для работы с протоколами, дважды нажмите значок или .

    При использовании органов управления для входа в меню настроек управления нажмите кнопку оранжевого цвета Shift и далее кнопку Math для выбора линии S1 или кнопку Ref для выбора линии S2.

    Значки и/или подсветятся, и на них появится отображение текущего выбранного протокола и ряд основных параметров для данного протокола

    Рассмотрим на примере запуска по шине UART. После выбора шины UART для S2, как описано выше, на экране появится меню

    В этом меню можно задать параметры протокола шины UART, как для запуска по шине, так и для его декодирования.

    После задания параметров в данном меню необходимо из него выйти (как описано в «Вход в основное и дополнительное всплывающее меню») и вернуться в основное меню.

    В основном меню для выбранного типа запуска по шине UART в S2 появится возможность задания настроек, необходимых конкретно для выполнения запуска

    Аналогичным образом выполняется настройка запуска по сигналам последовательных шин для других протоколов.

    Меню запуска и декодирования для линий S1 и S2, а также основное меню запуска для различных протоколов последовательных шин представлено ниже. Выбор элементов меню аналогичен описан в начале данного раздела «Меню настроек запуска».

    UART Меню запуска и декодирования
    RX СН1, СН2, СН3, СН4 Выбор линии приема данных
    Idle level High Уровень холостого хода – высокий
    Low Уровень холостого хода – низкий
    Check None Проверки на четность нет
    Odd Четные биты
    Even Нечетные биты
    #Bits 5 Bits, 6 Bits, 7 Bits, 8 Bits, 9 Bits Количество битов на кадр (разрядность)
    BaudRate 1.2kb/s, …, 115.2kb/s Выбор скорости передачи из стандартного ряда
    User Define Установка произвольной скорости передачи в диапазоне от 1.2 kb/s - 8 Mb/s
    Дисплей Hex Отображение в шестнадцатеричном формате
    Bin Отображение в двоичном формате
    ASCII Отображение в формате ASCII
    Основное меню запуска
    Start Bit
    Запуск по начальному биту
    Stop Bit
    Запуск по стоповому биту
    Data
    Запуск происходит по биту из предустановленного условия (<, >, =, ≠)
    LIN Меню запуска и декодирования
    Source СН1, СН2, СН3, СН4 Выбор источника
    Idle level High Уровень холостого хода – высокий
    Low Уровень холостого хода – низкий
    BaudRate 2.4kb/s, 9.6kb/s, 19.2kb/s Выбор скорости передачи из стандартного ряда
    User Define Установка произвольной скорости передачи в диапазоне от 2.4kb/s - 625kb/s
    Основное меню запуска
    Sync-Rising
    Запуск по последнему биту поля синхронизации
    Frame ID
    Запуск, если обнаружены кадры с заданным идентификатором ID
    ID+Data
    Запуск, если обнаружены кадры с заданным идентификатором ID и данными, которые соответствуют заданным условиям.
    CAN Меню запуска и декодирования
    Source СН1, СН2, СН3, СН4 Выбор источника
    Signal CAN_H Тип сигнала CAN_H
    CAN_L Тип сигнала CAN_ L
    H_L Тип сигнала H_L
    L_H Тип сигнала L_H
    Rx Тип сигнала: сигнал приема данных трансивера Rx
    Tx Тип сигнала: сигнал передачи данных Tx
    BaudRate 50kb/s, …, 1Mb/s Выбор скорости передачи из стандартного ряда
    User Define Установка произвольной скорости передачи в диапазоне от 10kb/s - 5Mb/s
    Основное меню запуска
    F.Start
    Запуск по началу фрейма
    Remote ID
    Запуск на фрейме удаленного запроса с заданным ID
    Data ID
    Запуск по фреймам данных с заданным ID
    R/D ID
    Запуск по фреймам R/D с заданными ID
    ID+Data
    Запуск по фреймам данных с заданными ID и данными
    Wrong F.
    Запуск по кадру ошибки
    All Error
    Запуск по кадру с любой ошибкой
    ACK Error
    Запуск по ошибке ACK
    Over Load
    Запуск по кадру перегрузки
    SPI Меню запуска и декодирования
    CLK СН1, СН2, СН3, СН4 Выбор канала синхронизации с установкой нарастающего или спадающего фронта тактового сигнала
    Data СН1, СН2, СН3, СН4 Выбор канала данных с установкой высокого H или низкого L уровня
    #Bits 4 Bits, 8 Bits, 16 Bits, 24 Bits, 32 Bits Количество битов в строке (разрядность)
    Основное меню запуска
    CS
    Сигнальная линия заданной микросхемы
    Data
    Запуск по заданному биту данных
    X: Data
    Запуск по битам X в данных
    I2C Меню запуска и декодирования
    SDA СН1, СН2, СН3, СН4 Выбор канала SDA
    SCL СН1, СН2, СН3, СН4 Выбор канала SCL
    Основное меню запуска
    Start
    Запуск по старту
    Stop
    Запуск по стопу
    LostACK
    Запуск по пропущенному ACK
    Restart
    Запуск по перезапуску
    NoACKInAdr
    Запуск при отсутствии ACK в адресе
    Frame1
    Запуск по пакету 1
    Frame2
    Запуск по пакету 2
    Rom Data
    Запуск по считанным данным EEPROM
    10 WriteFrame
    Запуск по 10 битному пакету
    429 Меню запуска и декодирования
    Sorce СН1, СН2, СН3, СН4 синхронизации с установкой нарастающего или спадающего фронта тактового сигала
    Format LABEL+DATA Выбор формата отображения
    L+D+SSM
    L+SDI+D+SSM
    Дисплей Bin Отображение в двоичном формате
    Hex Отображение в шестнадцатеричном формате
    DaudRate 12.5kb/s Выбор скорости передачи данных
    100kb/s
    Основное меню запуска
    WordBegin
    Запуск по началу слова
    WordEnd
    Запуск по концу слова
    Label
    Запуск по указанному значению метки
    SDI
    Запуск по значениям SDI
    Data
    Запуск по значениям данных
    SSM
    Запуск по значениям SSM
    Label+SDI
    Запуск по значениям метки и SDI
    Label+Data
    Запуск по значениям метки и данным
    Label+SSM
    Запуск по значениям метки и SSM
    Word Err
    Запуск по ошибке кодирования внутри слова
    Gap Err
    Запуск по ошибке между словами
    Parity Err
    Запуск по словам с ошибкой контроля четности
    All Err
    Запуск по любой ошибке
    All 0
    Запуск по любому биту со значением 0
    All 1
    Запуск по любому биту со значением 1
    1553B Меню запуска и декодирования
    Sorce СН1, СН2, СН3, СН4 Выбор канала синхронизации с установкой нарастающего или спадающего фронта тактового сигала
    Дисплей Bin Отображение в двоичном формате
    Hex Отображение в шестнадцатеричном формате
    Основное меню запуска
    C/S Sync
    Запуск по началу слова команды / состояния в конце импульса C/S Sync.
    Data Sync
    Запуск по началу слова данных в конце импульса Data Sync
    C/S Word
    Запуск по концу слова команды / состояния
    RT Addr
    Запуск по слову команды / состояния удаленного запроса RTA
    M-Code Err
    Запуск при обнаружении ошибки кодирования Manchester
    Data Word
    Запуск по концу слова данных
    Parity Err
    Запуск при обнаружении ошибки бита контроля четности
    All Err
    Запуск по любой ошибке

    Наверх

    Как установить автоматические настройки в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Авто для входа в меню автоматических настроек и автоматического выбора диапазона.

    Меню Установки Комментарии
    АвтоНастр Определение канала Вкл Включение автоматического определения каналов
    Выкл Выключение автоматического определения каналов
    ПредЗнач V Установка предельного значения в вольтах V (Определение канала в состоянии Вкл)
    mV Установка предельного значения в миливольтах mV (Определение канала в состоянии Вкл)
    Уровень запуска Текущ Установка текущего уровня запуска
    Макс Установка максимального уровня запуска
    Авто Диапз Диапазон Вкл Включение автоматической настройки диапазона
    Выкл Выключение автоматической настройки диапазона
    Если Диапазон в состоянии Вкл
    Вертикал. Вкл Включение автовыбора положения по вертикали
    Выкл Выключение автовыбора положения по вертикали
    Горизонт. Вкл Включение автовыбора положения по горизонтали
    Выкл Выключение автовыбора положения по горизонтали
    Уровень Вкл Включение автовыбора положения уровня запуска
    Выкл Выключение автовыбора положения уровня запуска

    Наверх

    Как установить параметры частотомера в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Частотом. для входа в меню автоматических настроек и автоматического выбора диапазона.

    Меню Установки Комментарии
    Частотом. Выкл Выключение функции частотомера
    СН1, СН2, СН3, СН4 Выбор канала для частотомера

    Наверх

    Как войти в меню настроек пользователя в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Настр.пользов. для входа в меню автоматических настроек и автоматического выбора диапазона.

    Меню Установки Комментарии
    ГлПамят Авто Включение автоматического выбора глубины записи
    28/14М Выбор глубины записи 28/14М точек
    2.8/1.4М Выбор глубины записи 2.8/1.4М точек
    280/140К Выбор глубины записи 280/140К точек
    28/14К Выбор глубины записи 28/14К точек
    ЗавНастр ОК При нажатии кнопки ОК будет произведён сброс на заводские настройки.
    АвтоКал ОК При нажатии кнопки ОК будет произведена автокалибровка осциллографа
    Capture Timestamp Вкл Включение временных меток (отображение даты и времени)
    Выкл Выключение временных меток (отображение даты и времени)

    Наверх

    Как сохранить копию экрана (скриншот) в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для сохранения экрана. Скриншот экрана можно также сделать нажав кнопку Screen Capture.

    Если в осциллограф установлен USB-накопитель, то копия экрана будет сохранена на него в виде файла в формате *.png. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.


    Наверх

    Как использовать режим Zoom в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Прибор позволяет увеличивать фрагмент сигнала. Реализовать это возможно тремя способами.

    1. Проведите тремя пальцами по экрану одновременно, чтобы получить доступ к функции ZOOM


    Экран разделится на две части. В верхней области будет отображаться исходный сигнал и расположение на нем окна с фрагментом, в нижней части - выделенный фрагмент.

    Для передвижения окна просмотра по основному сигналу нажмите пальцем в верхней области экрана, где расположен основной сигнал и проведите пальцем в горизонтальном направлении.

    Для возврата к основному окну проведите одновременно тремя пальцами вверх.

    2. При использовании органов управления для увеличения фрагмента нажмите кнопку Zoom в области Horizontal.

    Повторное нажатие этой кнопки приведет к выходу из режима увеличения фрагмента и возврату к основному окну.

    Если режим отображения фрагмента включен, то кнопка Zoom будет подсвечиваться.

    Для изменения положения фрагмента в основном сигнале используйте поворот ручки SelectY.


    3. Возможно использование еще одного способа для увеличения фрагмента.

    Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для увеличения фрагмента сигнала.


    Наверх

    Как записать в видеофайл изображение на экране осциллографов ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для начала записи видео.

    Если в осциллограф установлен USB-накопитель, то копия экрана будет сохранена на него в виде файла в формате *.png. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.

    Для остановки записи видео повторно нажмите значок


    Наверх

    Как быстро вывести на экран результаты автоматических измерений в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов автоматических измерений на экране.

    Для отключения отображения результатов автоматических измерений на экране повторно нажмите значок


    Наверх

    Как увидеть результаты декодирования протоколов последовательных шин в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов декодирования протоколов последовательных шин в табличном виде.


    Для отключения отображения результатов декодирования протоколов последовательных шин в табличном виде повторно нажмите значок


    Наверх

    Как отключить функцию сенсорного экрана в осциллографах ADS-4142, ADS-4144 и ADS-4155?

    Для отключения функции сенсорного экрана и использования только физических органов управления для работы с осциллографом нажмите кнопку оранжевого цвета Shift и далее кнопку .

    В верхнем правом углу экрана отобразится значок блокировки

    Для включения функции сенсорного экрана и для работы с осциллографом повторно нажмите кнопку


    Наверх

    Что обозначают иконки на домашней странице осциллографов ADS-4142, ADS-4144 и ADS-4155?

    Для перехода на домашнюю страницу осциллографа нажмите кнопку .

    Экран прибора примет вид

    Управление на домашней странице доступно только с помощью сенсорного дисплея.

    Значок Функции
    Общая информация о производителе
    Краткое руководство по эксплуатации на английском языке
    Файлы изображений Изображ. (формат PNG), опорных осциллограмм REF, данных CSV, осциллограмм BIN, видео.
    Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память.
    Если в осциллограф установлен USB-накопитель, то можно выбрать отображение файлов, сохраненных во внутреннюю память или на внешний USB-накопитель.
    Для файлов изображений, нажав на картинку такого файла, можно его посмотреть. Возврат к кратким картинкам производится двойным нажатием пальцем на полное изображение.
    Для любых типов файлов, нажав пустой квадрат около имени файла или на картинке в левом верхнем углу (для файлов изображения), можно выбрать конкретный файл и удалить его, переименовать или перенести его из внутренней памяти на внешний USB-накопитель (Экспорт).
    Нажав на иконку выбора в правом углу экрана, можно выбрать все файлы для удаления.
    Отображает на экране картинки только файлов изображений.
    Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память.
    Если в осциллограф установлен USB-накопитель, то отображаются файлы, сохраненные, как во внутреннюю память, так и на внешний USB-накопитель.
    Нажатием на картинку файла изображения, можно просмотреть его содержимое на экране.
    Нажатием экранной кнопки Select можно перейти к выбору файла для удаления (см. Файлы).
    Для выхода из функции выбора нажмите экранную кнопку Cancel.
    Вход в меню основных настроек прибора. Здесь можно задать:
    Яркость
    Громкость
    Язык: русский или английский
    Время отключения
    Параметры сетевых подключений
    Посмотреть информацию о приборе (модель, серийный номер, версию прошивки, дату и время, полосу пропускания) и информацию об установленных опциях.
    Отображает на экране картинки видеофайлов.
    Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память.
    Если в осциллограф установлен USB-накопитель, то отображаются файлы, сохраненные, как во внутреннюю память, так и на внешний USB-накопитель.
    Нажатием на картинку видеофайла можно просмотреть его содержимое на экране
    Нажатием экранной кнопки Select можно перейти к выбору файла для удаления (см. Файлы).
    Для выхода из функции выбора нажмите экранную кнопку Cancel.
    Нажатие на этот значок переводит осциллограф в режим ожидания.
    Для выхода из режима ожидания одновременно нажмите кнопку включения прибора и Zoom.
    Нажатие на этот значок закрывает домашнюю страницу и переводит прибор в рабочий режим осциллографа

    В левом верхнем углу домашней страницы отображается дата и время, в нижнем правом углу – состояние зарядки аккумулятора.


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
