2 канала по 30 В, 3 А. Макс.мощность 180 Вт. Линейный. 4 цифровых 3-разрядных дисплея. Разрешение 0,1 В / 0,01 А. Последовательное и параллельное соединение каналов. Габаритные размеры 385х268х164 мм. Масса 9 кг.

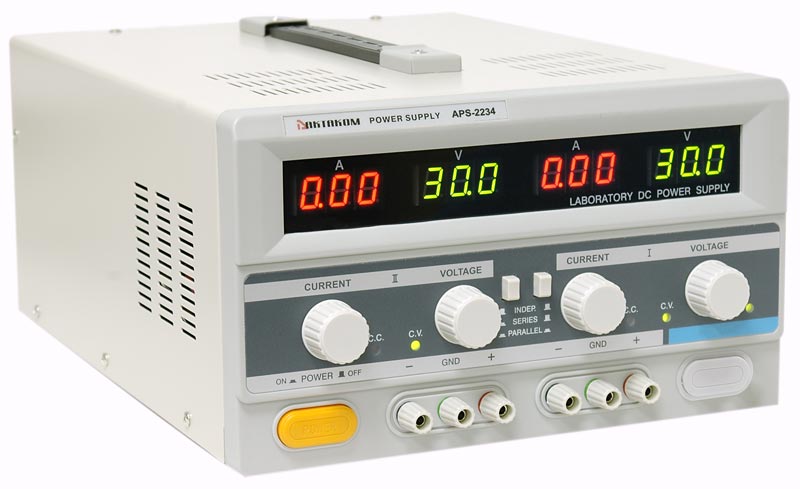

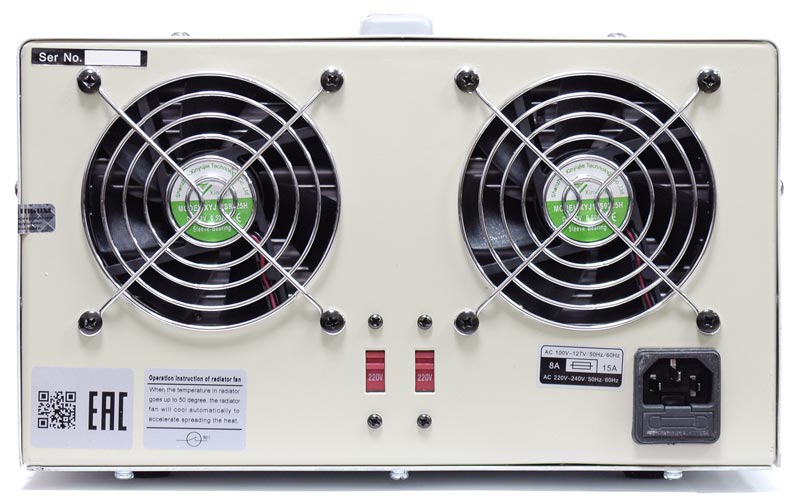

Источник питания АКТАКОМ APS-2234 является оптимальным выбором для оснащения лаборатории или производственного цеха, где для питания радиоэлектронных устройств требуется плавно регулируемое стабилизированное напряжение и ток при высокой точности установки параметров.

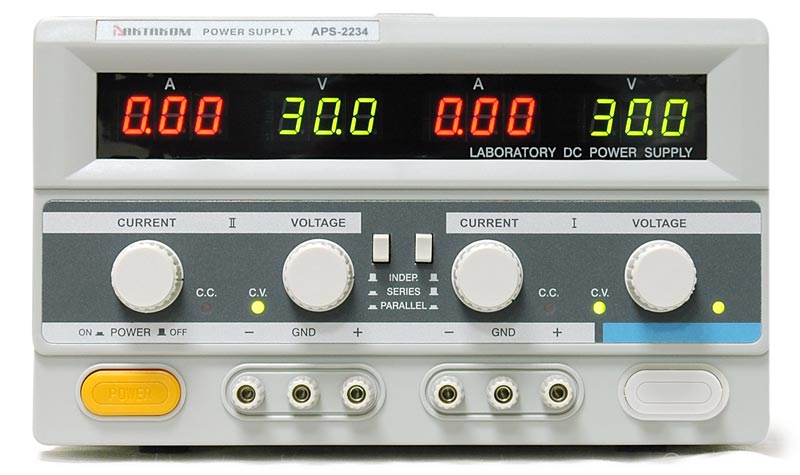

Четыре 3-разрядных LED дисплея
Защита от короткого замыкания
Режим стабилизации тока и напряжения
Технические характеристики
Кол-во каналов: 2
Выходное напряжение: 0...30 В х 2
Выходной ток: 0...3 А х 2
Параллельное соединение каналов 0...30 В / 6 А
Последовательное соединение каналов 0...60 В / 3 А или 30 В...+30 В / 3 А
Трекинг-режим
Разрешение установки выходного напряжения 0,1 В
Разрешение установки выходного тока 0,01 А
Погрешность установки выходного напряжения: 1%Uуст+2 емр
Погрешность установки выходного тока: 2% Iуст + 2 емр
Пульсация + шум по напряжению (среднеквадратичное значение), не более 10 мВ
Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Наверх
Как установить режим независимых каналов в источниках питания серии APS-2234, APS-2236, APS-3333 и APS-3335?
1. Независимое использование двух регулируемых выходов (переключатели (18) и (19) не нажаты).
• При использовании регулируемого выхода в режиме стабилизации напряжения поверните регуляторы тока «CURRENT» (5) и «CURRENT» (16) по часовой стрелке до упора. Включите прибор кнопкой POWER (7). Регуляторами напряжения «VOLTAGE» (6) и «VOLTAGE» (17) установите необходимое значение выходного напряжения. Индикаторы режима стабилизации тока СС (20) и (22) погаснут и загорятся индикаторы режима стабилизации напряжения CV (21) и (23).
• При использовании в режиме стабилизации тока включите прибор кнопкой POWER (7). Поверните регулятор напряжения «VOLTAGE» (6) и «VOLTAGE» (17) до упора по часовой стрелке, а регуляторы тока «CURRENT» (5) и «CURRENT» (16) против часовой стрелки до упора. Подсоедините необходимую нагрузку и регуляторами тока «CURRENT» (5) и «CURRENT» (16) установите нужную величину тока. Индикаторы режима стабилизации напряжения CV (21) и (23) погаснут, а загорятся индикаторы режима стабилизации тока CC (20) и (22).
• При использовании в режиме стабилизации напряжения поверните регуляторы тока «CURRENT» (5) и «CURRENT» (16) по часовой стрелке до упора. Защиту от перегрузки по току можно установить следующим образом. Включите прибор POWER (7);
поверните регуляторы «CURRENT» (5) и «CURRENT» (16) против часовой стрелки до
упора; замкните клеммы (8) и (10), (11) и (13); поворачивайте регуляторы тока
«CURRENT» (5) и «CURRENT» (16) до тех пор, пока ток не будет равен необходимому
значению защиты от перегрузки по току, таким образом будет установлена защита от
перегрузки по току. Наверх
Как включить два канала параллельно в источниках APS-2234, APS-2236, APS-3333 и APS-3335?
3. Параллельное использование двух регулируемых каналов (переключатели (18) и (19) нажаты, по схеме в руководстве эксплуатации ).
• Регулятором напряжения «VOLTAGE» (17) отрегулируйте напряжение на выходных клеммах главного выхода. Светодиодный индикатор режима «стабилизация тока» СC (20) будет светиться.
• При параллельном соединении выходов регулятор «CURRENT» (5) подчиненного выхода работать не будет.
• Управление током будет осуществляться регулятором тока «CURRENT» (16). Выходной ток будет в два раза больше, чем максимальный ток по главному выходу.
• При параллельном соединении приборов, обратите внимание на правильное соединение выходных клемм: должны быть соединены выходные клеммы «-» главного и подчиненного выхода (8) и (11), а также выходные клеммы «+» главного и подчиненного выхода (10) и (13). Это является правильным подсоединением нагрузки. Если нагрузка подсоединена только к одной паре выходных клемм, то может возникнуть дисбаланс по току. Это может повредить переключатели (18) и (19).
