АКТАКОМ АММ-3089 Анализатор компонентов

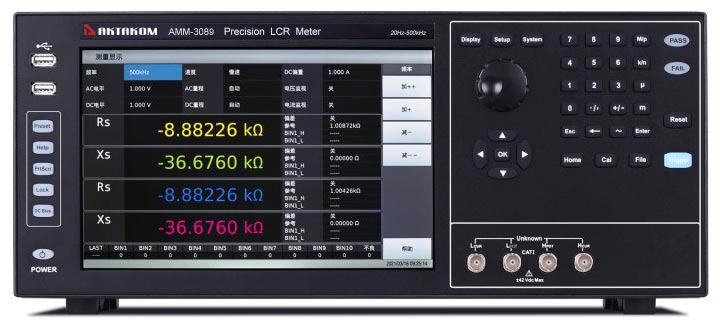

АММ-3089 Анализатор компонентов

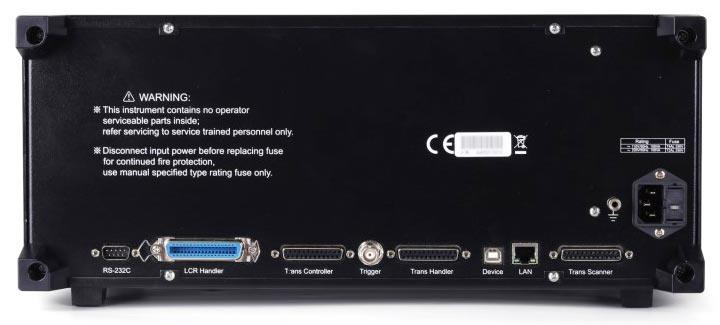

АММ-3089 Анализатор компонентов - вид сзади
Торговая марка: АКТАКОМ
USB Host LAN RS-232

Прецизионный RLC-метр с функцией графического анализа. Тестовая частота 20 Гц...2 МГц. Базовая погрешность 0,05%. Емкость (C) 0,00001 пФ...10 Ф, индуктивность (L) 0,00001 мкГн...100 кГн, сопротивление (Z, R, X, DCR) 0,00001 Ом...100 МОм, проводимость (Y, G, B) 0,00001 мкСм...100 См, добротность (Q) 0,00001...99999,9, тангенс угла потерь (D) 0,00001...10, фазовый угол, отклонение %. Последовательная и параллельная схема замещения. Внутренний источник смещения (0 В...±40 В / 0 мА...±100 мА). Настройка уровня тестового сигнала. Встроенный источник тока 0...2 А. Сканирование: поточечно 201 точка, графически 401 точка. Выходной импеданс 30 Ом, 100 Ом. Компаратор. Одновременное отображение 4 параметра. Внутренняя память на 801 измерение. Сохранение на USB. Интерфейсы RS-232C, USB, LAN, HANDLER, DCI. ЖК дисплей сенсорный 10,1" (1280 х 800). Габариты 430х177х265 мм, масса 11 кг.

Розничная цена: 999 996,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)


Анализатор компонентов АКТАКОМ АММ-3089 (измеритель RLC) предназначен для измерения различных параметров электронных компонентов: электрической емкости, индуктивности, сопротивления, комплексного сопротивления, добротности, тангенса угла потерь, фазового сдвига. Измеритель RLC АММ-3089 обладает высокой точностью измерения (0,05%) и широкими функциональными возможностями, среди которых можно отметить встроенную функцию сканирования и графического анализа, встроенный компаратор-сортировщик, возможность работы по списку, встроенный источник смещения по напряжению и току, а также возможность дистанционного управления с помощью SCPI команд. Особенностью этого измерителя RLC является комбинирование сенсорного дисплея с традиционными органами управления на передней панели.

Технические характеристики

Характеристика

Значение
Измеряемые (тестируемые) параметры Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, Rd, X, G, B, θ, D, Q
Vdc, Vac, Idc, Iac
Базовая точность измерения LCR 0,05%
Частотные характеристики тестового сигнала Тестовая частота 20 Гц...2 МГц
Наилучшее разрешение 1 мГц
Погрешность установки 0,01%
Уровень тестового сигнала AC Напряжение тестового сигнала 5 мВ...20 Вскз для частот ≤1 МГц
5 мВ...15 Вскз для частот >1 МГц
Наилучшее разрешение
100 мкВ
Погрешность ±(10%Uуст + 2 мВ) для частот ≤1 МГц
±(6%Uуст + 2 мВ) для частот >1 МГц
Ток тестового сигнала
50 мкА...100 мАскз
Наилучшее разрешение
1 мкА
Погрешность
±(10%Iуст + 10 мкА) для частот ≤1 МГц
±(6%Iуст + 10 мкА) для частот >1 МГц
Мониторинг уровня тестового сигнала DCR Диапазон напряжения 5 мВ...20 Вскз для частот ≤1 МГц
5 мВ...15 Вскз для частот >1 МГц
Погрешность мониторинга ±(3%Uсчит + 0,5 мВ) для частот ≤1 МГц
±(6%Uсчит + 0,5 мВ) для частот >1 МГц
Диапазон тока 50 мкА…100 мАскз
Погрешность мониторинга ±(3%Iсчит + 5 мкА) для частот ≤1 МГц
±(6%Uсчит + 5 мкА) для частот >1 МГц
Внутренний источник смещения DC Напряжение / ток 0 В...±40 В / 0 мА...±100 мА
Наилучшее разрешение 1 мВ / 10 мкА
Погрешность установки ±(1%Uуст + 5 мВ)
Внутренний источник тока Напряжение / ток 0 мА...2 А
Наилучшее разрешение 1 мА
Погрешность установки ±(2%Iуст + 2 мА) для токов >5 мА
Выходной импеданс 30 Ом ±4%, 100 Ом ±2% выбираемый
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц Очень быстрое (Fast+): 1800 изм/сек (0,55 мс/изм)
Быстрое (Fast): 300 изм/с (3,3 мс/изм)
Среднее: 11 изм/с (90 мс/изм)
Медленное: 4 изм/с (240 мс/изм)
Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
|Y|, B, G 0,00001 мкСм..99,9999 См
C 0,00001 пФ...9,99999 Ф
L, Lk 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Схема замещения последовательная, параллельная
Выбор диапазона Автоматический, удержание
Режим запуска Одиночный, непрерывный (авто)
Усреднение 1...255
Математические операции ΔABC, Δ%
Установка задержки 0...60 с
Компаратор 10 ячеек сортировки BIN1...BIN10, ячейка брака BIN
Сканирование по списку Количество точек 201
Параметры Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А), пределы, внутренний / внешний источник
Режим запуска Последовательный, пошаговый
Компаратор Для каждой точки: до четырех тестовых параметров.
Для каждого параметра: верхний и нижний пределы,
Выход сигналов Годен (Pass), Не годен (Fail).
Графическое сканирование Количество точек 51,101, 201, 401, 801
Параметры Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А)
Режим запуска Последовательный, пошаговый
Трассы От 1 до 4 могут быть выбраны для отображения
Масштаб Линейный, логарифмический
Диапазон Автоматический, фиксированный
Внутренняя память 100 М энергонезависимой памяти для файлов настроек *.sta
Внешняя USB память файлы настроек *.sta, файлы данных *.csv, скриншоты png
Интерфейсы На передней панели:
2 USB-host для подключения USB-накопителя, мыши, клавиатуры
На задней панели:
USB-device совместим USB TMC-USB488 и USB 2.0
LAN: 10/100M Ethernet
HANDLER – для вывода сигналов сортировщика
RS-232C – стандартный 9 Pin
Дисплей цветной сенсорный 10.1” ЖК TFT, разрешение 1280×800
Рабочая температура / влажность 0...40 °С, ≤75%RH
Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность 130 ВА
Габаритные размеры (ш х в х г ) 430 х 177 х 265 мм
Вес Около 11 кг

Стандартная комплектация

  • Анализатор компонентов
  • Адаптер с щупами Кельвина
  • Адаптер для прямого подключения компонентов
  • Калибровочная пластина
  • Сетевой кабель
  • Эксплуатационный документ

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного RLC-метра?

  • Какие условия эксплуатации предусмотрены для данного RLC-метра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
