АКТАКОМ АТК-2001 Клещи токовые многофункциональные

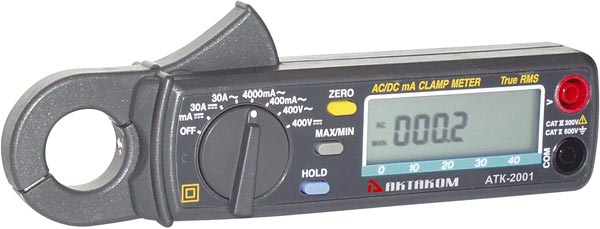

АТК-2001 Клещи токовые многофункциональные

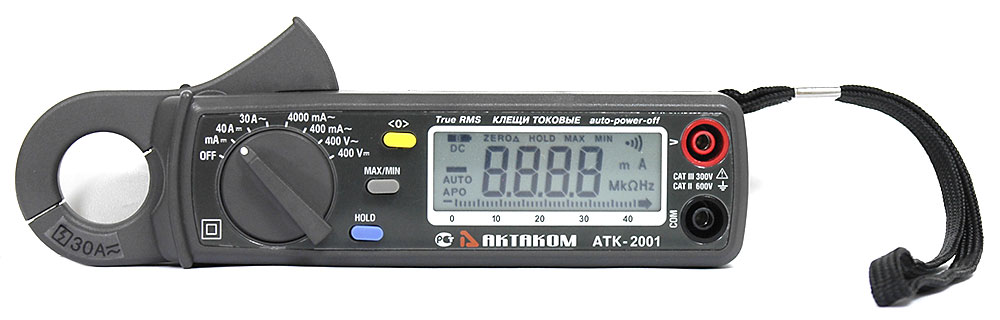

АТК-2001 Клещи токовые многофункциональные - Вид спереди
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 43841-10

True RMS Графическая шкала

Токоизмерительные клещи. Измерение постоянного (1 мА...30 А) и переменного (40 Гц...1 кГц) (0,1 мА...30 А) тока, постоянного и переменного (40 Гц...1 кГц) напряжения (0,1...400 В). True RMS. Фиксация min/max/hold. Диаметр захвата 23 мм. Базовая погрешность 1%. Графическая шкала. Питание 2х1,5 В. Поставляется в кейсе. Габариты 183х61,3х35,6 мм. Вес 190 г.

Розничная цена: 76 512,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)


Клещи токовые АКТАКОМ АТК-2001 позволяют измерять постоянный и переменный ток с высоким разрешением без разрыва цепи. Отличительной особенностью токовых клещей АТК-2001 является наличие встроенного мультиметра со специальным входом для подключения измерительных адаптеров с милливольтовым выходом.

Технические характеристики

  • Высокое разрешение при измерении постоянного тока 1 мА, переменного тока 0,1 мА
  • Установка «0» при измерении постоянного тока одним нажатием кнопки
  • Бесконтактное измерение частоты
  • Измерение среднеквадратических значений (True RMS)
  • Относительные измерения
  • Диаметр обхвата 23 мм
  • ЖКИ 3¾ разряда (4000 единиц)
  • Графическая аналоговая шкала
  • Удержание показаний
  • Фиксация максимальных и минимальных значений
  • Индикация перегрузки
  • Индикация разряда батареи
  • Габаритные размеры 183х61,3х35,6 мм
  • Масса 190 г
  • Габаритные размеры в упаковочной таре 120х60х230, вес 0,47 кг.

ПОСТОЯННЫЙ ТОК

Диапазон измерений Разрешение Погрешность Защита от перегрузки
0 - 4000 мА 1 мА ± (2,0 % + 3 е. м. р.) 40 А постоянный
0- 30 А 10 мА ± (2,0 % + 3 е. м. р.) 100 А постоянный

ПЕРЕМЕННЫЙ ТОК

Диапазон измерений Разрешение Погрешность для диапазона 50/60 Гц Погрешность для диапазона 40...1000 Гц* Защита от перегрузки
400 мА 0,1 мА ± (2,0 %.+ 5 е. м. р.) ± (4,0 % + 5 е. м. р.)** 40 А переменный
4000 мА 1 мА ± (2,5 % + 5 е. м. р.) ± (3,0 % + 5 е. м. р.)
30 А 10 мА ± (2,0 % + 5 е. м. р.) ± (2,5 % + 5 е. м. р.) 100 А переменный

* кроме диапазона 50...60 Гц
** диапазон частот 40...400 Гц

НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА (входной импеданс 10 МОм)

Диапазон Разрешение Погрешность Защита от перегрузки
400 В 0,1 В ± (1,0 %+ 3 е. м. р.) 1000 В

НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА (входной импеданс 10 МОм, истинное эффективное значение, коэффициент формы < 4)

Диапазон измерений Разрешение Погрешность Защита от перегрузки
50/60 Гц 40...1000 Гц
400 В 0,1 В ± (1,5 %+ 4 е. м. р.) ± (2,0 %+ 5 е. м. р.) 800 В переменный

Стандартная комплектация

  • Токовые клещи
  • Щупы измерительные
  • Чехол для переноски
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Насадка-пробник АСА-2366
  • Миниклипса АСА-2554

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?
  • Как измерить напряжение переменного и постоянного тока с помощью токовых клещей АТК-2001?
  • Как измерить силу переменного и постоянного тока с помощью токовых клещей АТК-2001?
  • Как измерить наибольшее и наименьшее значения с помощью токовых клещей АТК-2001?
  • Как провести относительные измерения с помощью токовых клещей АТК-2001?
  • Что нужно сделать для удержания показаний при работе с токовыми клещами АТК-2001?

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

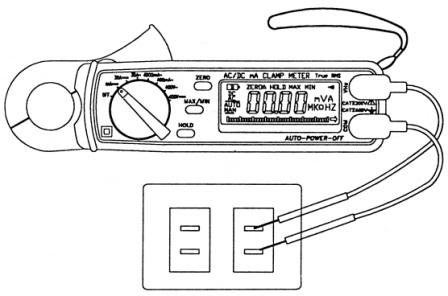

    Как измерить напряжение переменного и постоянного тока с помощью токовых клещей АТК-2001?
    1. Установите поворотный переключатель в положение V (DC) при измерении напряжения постоянного тока или в положение V∼ (AC) при измерении напряжения переменного тока.
    2. Вставьте провода щупов в соответствующие гнезда.
    3. Подключите щупы к точкам измеряемой цепи.
    4. Считайте с дисплея значение напряжения.


    Наверх

    Как измерить силу переменного и постоянного тока с помощью токовых клещей АТК-2001?

    Предупреждение! Убедитесь, что при измерении тока провода измерения напряжения отключены от гнезд прибора.

    1. При измерении силы постоянного тока установите поворотный переключатель в положение mA DC или 30А DC. Если вам неизвестно значение измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Нажмите кнопку «ZERO» для установки показаний прибора на 0. В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.
    2. При измерении силы переменного тока установите поворотный переключатель в положение 400 mA AC, 4000 mA или 30 А AC. Если вам неизвестно значение измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений.
    3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток в котором должен быть измерен. Воздушный зазор между разъемными частями магнитопровода недопустим.
    4. Считайте с дисплея значение силы тока.


    Наверх

    Как измерить наибольшее и наименьшее значения с помощью токовых клещей АТК-2001?
    Для перехода в режим фиксации наибольшего или наименьшего из измеренных значений используйте кнопку MAX/MIN. После однократного нажатия индикатор показывает наибольшее за время измерений в этом режиме значение. После второго нажатия индикатор показывает наименьшее за время измерений в этом режиме значение. После третьего нажатия происходит возврат в обычный режим измерений. Режим измерений, выбранный кнопкой установки нуля, отменяется нажатием кнопки MAX/MIN.
    Наверх

    Как провести относительные измерения с помощью токовых клещей АТК-2001?
    Кнопка «ZERO» может также использоваться для проведения относительных измерений. После нажатия этой кнопки текущее значение используется как опорное, индикатор устанавливается на нуль и на нем появляется символ «Δ». Все последующие результаты измерений равны разности текущего и опорного значений. Для возврата к обычному режиму удерживайте кнопку «ZERO» нажатой в течение более 2 с. Этот режим измерений отменяется также при нажатии кнопки MAX/MIN.
    Наверх

    Что нужно сделать для удержания показаний при работе с токовыми клещами АТК-2001?
    После нажатия кнопки HOLD на индикаторе фиксируется последнее измеренное значение. При повторном нажатии обновление данных восстанавливается.
    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
