АКТАКОМ АТН-8185 Электронная нагрузка

АТН-8185 Электронная нагрузка
АТН-8185 Электронная нагрузка - Вид спереди
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 50595-12
RS-232

Программируемая электронная нагрузка: входное напряжение 0...500 В, входной ток 0...120 А, макс.мощность 1800 Вт, точность установки 0,03%. Режимы стабилизации: CC, CV, CW, CR, CC+CV, CR+CW. Измерение напряжения, тока, мощности; тестирование батарей; работа по списку; динамическое тестирование, автоматическое тестирование. ВФД-дисплей. RS-232/USB, габаритные размеры 207х428х454 мм. Масса 32 кг

Розничная цена: 448 200,00 руб.
с учётом скидки
действует до 31.12.2024

НДС включён в цену

Есть на складе

Участвует в акции
Данный прибор можно приобрести по специальной цене!

Подробности...


+ 4 200,00 руб.
Срок поверки: 14 рабочих дней
В корзину Быстрый заказ
(без регистрации)

Электронная нагрузка АКТАКОМ АТН-8185 является эффективным инструментом для испытания источников электропитания радиоэлектронных устройств. У программируемой электронной нагрузки АТН-8185 имеется возможность эмулировать работу в различных режимах (стабилизация напряжения, тока, сопротивления, мощности), а также функции работы по спискам и динамического тестирования.

Возможности АТН-8185

  • ВФД-дисплей
  • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Функция "мягкого" запуска
  • Тестирование батарей
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
  • Поддержка внешнего запуска
  • Компенсация падения напряжения
  • Работа по спискам
  • Автоматическое тестирование
  • Управление по USB/RS-232

Технические характеристики

Входные параметры Мощность 1800 Вт
Ток 0...120 A
Напряжение 0...500 В
CC режим Диапазон 0...12 A 0...120 A
Разрешение 1 мA 10 мA
Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.05%диап.
CV режим Диапазон 0.1...19.999 В 0.1...500 В
Разрешение 1 мВ 10 мВ
Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.05%диап.
CR режим Диапазон 0.03...10 кОм 0.03...5 кОм
Разрешение 16 бит 16 бит
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
CW режим Диапазон 0...1800 Вт 0...1800 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Измерение напряжения Напряжение 0...19.999 В 0...500 В
Разрешение 1 мВ 10 мВ
Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.03%диап.
Измерение тока Ток 0...12 A 0..120 A
Разрешение 0.1 мА 1 мA
Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.08%диап.
Измерение мощности Мощность 100 Вт 1800 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Тестирование батарей

Напряжение батареи: 0.5-120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА

Динамическое тестирование

Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с; точность: ±(15% смещение+10% диап.)

"Мягкий" запуск
Время

1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
Точность:±(15% смещение+10% диап.)

Короткое замыкание Ток (CC) =13.2 A = 132 A
Напряжение (CV) 0 В
Сопротивление (CR) = 50 мОм
Размеры Ш*В*Д (мм) 207*428*453.5
Масса кг 31.6

Стандартная комплектация

  • Электронная нагрузка
  • Кабель питания
  • Эксплуатационный документ

Дополнительная комплектация

Описание коммуникационного протокола связи компьютера и электронной нагрузки (в формате PDF, английский язык) доступно на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера прибора.

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

  • AELP Aktakom ElectronicLoadPro Программное обеспечение
    Программное обеспечение АКТАКОМ ElectronicLoadPro предназначено для обеспечения дистанционного управления электронными нагрузками АТН-8036, АТН-8060, АТН-8060, АТН-8065, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366, АТН-8020, АТН-8030, АТН-8120, АТН-8125. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1633

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
  • Как программировать электронную нагрузку для автоматического тестирования?
  • Как использовать динамический режим в электронной нагрузке АТН-8185?
  • Какая скорость нарастания для разных параметров у электронных нагрузок Актаком?
  • Допускаются ли кратковременные (до 0,5-1,0 сек) перегрузки по току свыше указанных значений максимальных входных токов в электронных нагрузках Актаком?
  • Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?

  • Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Атмосферное давление от 495 до 795 мм рт. ст.
    3. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    4. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации.
      • Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Используйте только специфицированные соединительные провода, предназначенные для данного изделия.
      При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода.
      Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Как программировать электронную нагрузку для автоматического тестирования?

    Функция автоматического тестирования позволяет тестировать различные параметры источников питания при различных нагрузках. Возможно установить 8 групп данных с 50 шагами для каждой группы. Каждый шаг может быть запрограммирован, как один из 6-ти рабочих режимов: выключение нагрузки, режим силы постоянного тока, режим напряжения постоянного тока, режим сопротивления, режим мощности постоянного тока, режим короткого замыкания.

    Рабочий режим Сообщение на дисплее Пояснение
    Выключения нагрузки "LOAD OFF MODE" Сравнение напряжений, когда нагрузка выключена
    Режим стабилизации силы постоянного тока "CC MODE" Выбор одного из 4-х типов: сравнение токов, сравнение напряжений, сравнение мощностей и сравнение сопротивлений
    Режим стабилизации напряжения постоянного тока "CV MODE" Выбор одного из 4-х типов: сравнение токов, сравнение напряжений, сравнение мощностей и сравнение сопротивлений
    Режим стабилизации мощности постоянного тока "CP MODE" Выбор одного из 4-х типов: сравнение токов, сравнение напряжений, сравнение мощностей и сравнение сопротивлений
    Режим стабилизации сопротивления "CR MODE" Выбор одного из 4-х типов: сравнение токов, сравнение напряжений, сравнение мощностей и сравнение сопротивлений
    Режим короткого замыкания "SHORT MODE" Сравнение токов в режиме КЗ

    1. Нажмите клавиши Shift+0 для входа в меню и клавишами ▲ и ▼ выберите элемент меню MENU AUTO TEST. Для подтверждения выбора нажмите клавишу Enter.

    2. Клавишами ▲ и ▼ выберите элемент меню EDIT AUTO TEST. Для подтверждения выбора нажмите клавишу Enter.

    3. Клавишами ▲ и ▼ выберите номер группы (от 1 до 8) который будет идентифицировать создаваемый список. Для подтверждения выбора нажмите клавишу Enter.

    4. После появления на дисплее надписи STEP LENG= xx установите необходимое количество шагов для теста в данной группе. Количество шагов может быть установлено от 1 до 50. Подтвердите установку нажатием клавиши Enter.

    5. После выбора количества шагов нагрузка перейдет в режим установки параметров для первого шага. На дисплее появится приглашение выбрать один из 6-ти вышеперечисленных в таблице режимов на первом шаге: STEP 1 xxxxx MODE. Выберите его клавишами ▲ и ▼ и подтвердите выбор нажатием клавиши Enter.

    6. После появления сообщения STEP 1 TEST xxxx клавишами ▲ и ▼ выберите один из четырех типов тестирования (сравнения): по току, по напряжению, по сопротивлению, по мощности. Подтвердите выбор нажатием клавиши Enter.

    7. На дисплее отобразится приглашение установить время задержки для данного шага DELAY TM=xx.xS. Установите его с клавиатуры и нажмите клавишу Enter. Время задержки может быть установлено от 0,1 до 25,5 с. Рекомендуемое время задержки – 0,5 с.

    8. Когда на дисплее отображается надпись INPUT xxxx=xxxxxx, введите с цифровой клавиатуры входное значение, соответствующее выбранному ранее режиму. Например, для режима стабилизации силы постоянного тока (СС) значение 1 А. Подтвердите выбор нажатием клавиши Enter.

    9. После появления на дисплее надписи MINIMUM xxxx=xxxxxx введите с клавиатуры значение соответствующее нижней границе для тестирования (сравнения). Подтвердите установку нажатием клавиши Enter. Аналогично установим верхнюю границу для сравнения после появления надписи MAXIMUM xxxx=xxxxxx. Подтвердите установку нажатием клавиши Enter.

    10. Аналогичным образом установите все режимы и параметры для каждого из шагов. После установки всех шагов на экране появится надпись EDIT AUTO TEST.

    11. При необходимости, выберем один из четырех выходных режимов синхронизации после прохождения теста:

    Сообщение на экране Пояснение
    "TRIGGER WHEN PASS" Синхросигнал на выходе – когда тест прошел успешно
    "TRIGGER WHEN FAIL" Синхросигнал на выходе, если тест не прошел
    "TRIGGER WHEN TEST END" Синхросигнал на выходе – по окончанию теста
    "TRIGGER DISABLE" Выход синхронизации отключен

    Для этого нажмите клавиши Shift+0 для входа в меню и клавишами ▲ и ▼ выберите элемент меню MENU AUTO TEST. Для подтверждения выбора нажмите клавишу Enter. Клавишами ▲ и ▼ выберите элемент меню SETUP AUTO TEST. Для подтверждения выбора нажмите клавишу Enter. Клавишами ▲ и ▼ выберите тип синхронизации, указанный в таблице. Для подтверждения выбора нажмите клавишу Enter.

    В элементе меню SETUP AUTO TEST, также можно установить выходной уровень запуска: “OUTPUT PLUSE” – уровень сигнала запуска растет от низкого к высокому и через 5 секунд сбрасывается обратно в низкий; “OUTPUT LEVEL” – уровень сигнала запуска изменяется от низкого к высокому до тех пор, пока не будет нажата клавиша иди на вход не поступит сигнал синхронизации. После этого, уровень опять становится низким.

    12. Для выполнения автоматического тестирования нажмите клавиши Shift+0 для входа в меню и клавишами ▲ и ▼ выберите элемент меню MENU AUTO TEST. Для подтверждения выбора нажмите клавишу Enter. Далее клавишами ▲ и ▼ выберите элемент меню LOAD AUTO TEST и снова нажмите клавишу Enter. Клавишами ▲ и ▼ выберите номер списка, который необходимо выполнить (введен в п.3 ) и подтвердите выбор нажатием клавиши Enter. В верхнем правом углу дисплея показываются символы AUT n, где n-номер группы автоматического тестирования. Нажмите клавишу On/Off для запуска автоматического тестирования. Также инициализация автоматического тестирования может быть запущена приходом низкого уровня на вход TRIG IN и задержкой более 5 мс. Когда процесс автоматического тестирования будет идти, в нижнем правом углу дисплея будет гореть символ WAIT или STAY.

    По окончанию процесса тестирования в правом нижнем углу будет гореть надпись PASS или FAIL, что соответствует успешному или неуспешному завершению теста. Причем при неуспешном завершении теста (FAIL) будетраздаваться звуковой сигнал.

    13. По окончанию автоматического тестирования клавишами ▲ и ▼ перейдите на работу в ручном режиме.


    Наверх

    Как использовать динамический режим в электронной нагрузке АТН-8185?

    Работа в динамических режимах позволяет электронной нагрузке периодически переключаться между двумя уровнями нагрузки, что может понадобиться для проверки источников питания. Регулировка источника питания и переходных режимов оцениваются отслеживанием выходного напряжения источника питания под воздействием различных уровней нагрузок и частот.

    Работа в этом режиме может быть включена и выключена как клавишами на передней панели, так и с компьютера, подключенного кабелем. Прежде чем включать режим, должен быть выбран нужный тип работы, так же как и все параметры, связанные с этим режимом. Работа в переходных режимах может быть использована в режимах CC, CR, или CV и CW. Может быть выбран следующий тип работы: непрерывный, импульсный или переключающийся.

    Динамический режим включается нажатием клавиш Shift+3(Tran). Но перед включением динамического режима необходимо установить параметры тестирования. Установка параметров производится по нажатию клавиш Shift+6(S-Tran).

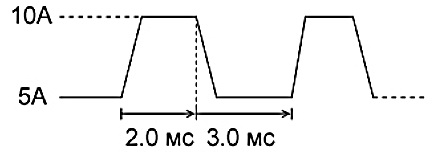

    Непрерывный режим

    Прибор генерирует повторяющийся поток импульсов, переключающихся между двумя режимами нагрузок, и изменяет состояние между A и B.

    Пример: В этом примере режим CC включен; параметры, применяемые в динамическомом режиме, заданы следующим образом:

    Постоянный режим, текущий уровень A = 5 A, период = 2 мс.

    Текущий уровень B = 10 A, период = 3 мс. Выходное напряжение тестируемого прибора 12 В.

    Действия:

    1. Выберите режим работы, установите нужное значение, нажмите клавишу On/Off для выключения входа.

    2. Нажмите клавиши Shift+6(S_Tran):

    задайте LEVEL A=5A, нажмите клавишу Enter,

    задайте WIDTH A=3мс, нажмите клавишу Enter,

    задайте нарастающий фронт RISING=0 мс, нажмите клавишу Enter

    задайте LEVEL B=10A, нажмите клавишу Enter,

    задайте WIDTH B=2мс, нажмите клавишу Enter для подтверждения,

    задайте спадающий фронт FALLING=0 мс, нажмите клавишу Enter.

    3. Переходный режим сейчас CONTINOUS (непрерывный), Нажмите клавишу Enter для подтверждения.

    4. Нажмите клавиши Shift+3(Tran) для входа в динамический режим.

    5. Нажмите клавишу On/Off, для включения входа.

    6. Нажмите снова клавиши Shift+3(Tran) для выхода из динамического режима.

    7. Нажмите клавишу On/Off, для выключения входа.

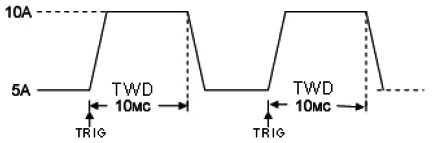

    Импульсный режим

    Переключается на значение B, как только получает одиночный сигнал, продержав значение B в течение времени (TWD), нагрузка вернется к значению A.

    Действия

    1. Произведите действия аналогичные пп.1-2 непрерывного режима, задав длину импульсов A и B равным 10 мс.

    2. Клавишами ▲ и ▼ выберите режим TRANMODE PULSE

    (импульсный). Нажмите клавишу Enter.

    3. Нажмите клавиши Shift+3(Tran) для входа в динамический режим.

    4. Нажмите клавишу On/Off для включения входа

    5. Нажмите клавиши Shift+Trigger для активации импульсного режима.

    6. Повторно нажмите клавиши Shift+Trigger, для запуска еще одного импульса и т.д.

    7. Нажмите снова клавиши Shift+3(S_Tran) для прекращения работы в переходном режиме.

    8. Нажмите клавишу On/Off, для выключения входа.

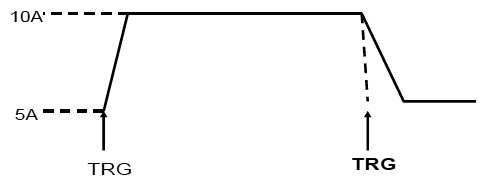

    Режим срабатывания от одиночного сигнала

    Переключение между значениями A и B происходит при получении одиночного сигнала синхронизации.

    Пример: Прибор получает одиночный сигнал синхронизации, происходит переключение с 5 A на 10 A и обратно.

    Действия

    1. Произведите действия аналогичные пп.1-2 непрерывного режима, задав длину импульсов A и B равным 10 мс.

    2. Клавишами ▲ и ▼ выберите режим TRANMODE TRIGGER (срабатывание от одиночного импульса). Нажмите клавишу Enter.

    3. Нажмите клавиши Shift+3(Tran) для входа в динамический режим.

    4. Нажмите клавишу On/Off для включения входа.

    5. Нажмите клавиши Shift+Trigger для перехода на значение 10 А.

    6. Повторно нажмите клавиши Shift+Trigger для перехода на значение 5 А и т.д.

    7. Нажмите снова клавиши Shift+3(S_Tran) для прекращения работы в переходном режиме.

    8. Нажмите клавишу On/Off, для выключения входа.


    Наверх

    Какая скорость нарастания для разных параметров у электронных нагрузок Актаком?
    По току скорость нарастания от 0 до максимального значения составляет от 50 до 200 мкс.

    По напряжению и мощности данный параметр не нормируется в принципе, но ориентировочно его значение составляет около 1 - 2 мс.
    Наверх

    Допускаются ли кратковременные (до 0,5-1,0 сек) перегрузки по току свыше указанных значений максимальных входных токов в электронных нагрузках Актаком?
    Нет, не допускаются!

    Если происходит перегрузка по току, то защита включается в течение нескольких миллисекунд. Время воздействия не может быть более долгим, иначе прибор сломается и будет снят с гарантийного обслуживания.
    Наверх

    Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?
    Да, такое подключение возможно. Но, естественно, что в таком соединении должны использоваться одинаковые модели (т.е. модели с одним и тем же индексом).
    Наверх
