АКТАКОМ AEL-8424 Электронная программируемая нагрузка

AEL-8424 Электронная программируемая нагрузка
AEL-8424 Электронная программируемая нагрузка - вид спереди
Торговая марка: АКТАКОМ
USB RS-232

Программируемая электронная нагрузка: входное напряжение 0...240 В, входной ток 0...160 А, макс.мощность 2400 Вт. Точность установки/измерения 0,2% / 0,1%. Режимы стабилизации: CC, CV, CP, CR, CC+CV, CR+CV, CP+CV. ЦАП (16 бит)/ АЦП (24 бит). Динамическое и импульсное тестирование (0,025 Гц…50 кГц). Скорость нарастания 1 мА/мкс…16 А/мкс. Работа по спискам (тайминг) 255 групп по 50 шагов. Автоматическое тестирование. ЖК TFT дисплей. Интерфейс RS-232, USB. Масса 32 кг

Розничная цена: 615 138,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)


Электронная программируемая нагрузка АКТАКОМ AEL-8424 является эффективным инструментом для испытания источников электропитания радиотехнических устройств. У электронной нагрузки AEL-8424 имеется возможность эмулировать работу в различных режимах (стабилизация тока, напряжения, мощности, сопротивления), а также функции работы по спискам и динамического и импульсного тестирования. В электронной нагрузке AEL-8424 используется 16-разрядный ЦАП и 24-разрядный АЦП, что обеспечивает высокое разрешение установки и считывания параметров.

Возможности AEL-8424

  • Максимальная мощность 2400 Вт



  • Четыре режима стабилизации: тока CC, напряжения CV, сопротивления CR, мощности CP
  • Два диапазона для каждого из рабочих режимов CC, CV, CR : CCL/CCH, CVL/CVH, CRL/CRH
  • Комбинированные режимы: CCL+CV, CCH+CV, CRL+CV, CRH+CV, CP+CV
  • Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП
  • Работа по спискам (тайминг) 255 групп по 50 шагов
  • Автоматическое тестирование
  • Динамическое и импульсное тестирование (0,025 Гц…50 кГц)
  • Регулируемая крутизна нарастания
  • Внутренняя память на 10 групп настроек
  • Задание точки начального напряжения
  • Режим измерения на входе
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Компенсация падения напряжения
  • Вход внешнего запуска
  • Программирование SCPI командами
  • Цветной ЖК TFT дисплей

Технические характеристики

Входные
параметры

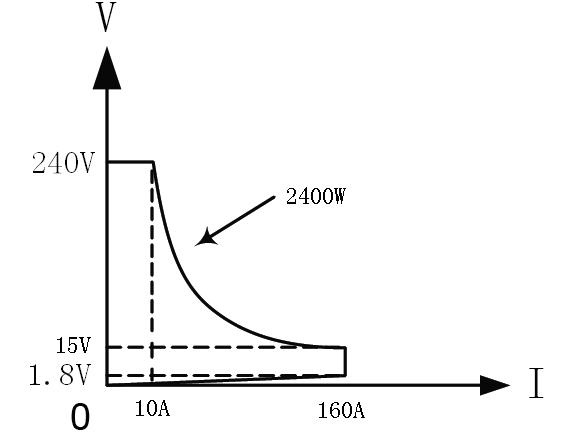

Мощность 2400 Вт
Ток 0...160 A
Напряжение 0...240 В
CC режим
(CCL/CCH)
Диапазон 0...6 A 0...160 A
Разрешение 0,1 мA 1 мA (0...100 А)
10 мА (100...160 А)
Точность 0,2%уст.знач.+5 мА 0,2%уст.знач.+10 мА
CV режим
(CVL/CVH)
Диапазон 0...240 В
Разрешение 1 мВ (0...100 В)
10 мВ (100...240 В)
Точность 0,2%уст.знач. +10 мВ
CR режим
(СRL/CRH)
Диапазон 0,2 Ом...240 кОм 0,2 кОм...2,4 МОм
Разрешение 0,1 мОм 0,001 кОм
Точность 0,5%уст.знач.+12 мОм
(на токе >6 А)
0,5%уст.знач.+0,12 кОм
(на токе <6 А)
CP режим
Диапазон 0...2400 Вт
Разрешение 1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность 0,2%уст.знач.+600 мВт
Измерение тока Ток 0...6 A 0...160 A
Разрешение 0,1 мА 1 мA (0...100 А)
10 мА (100...160 А)
Точность 0,1%изм.знач.+6 мА+Uвх/50 кОм
0,2%изм.знач.+8 мА+Uвх/50 кОм
Измерение напряжения Напряжение 0...240 В
Разрешение 1 мВ (0...100 В)
10 мВ (100...240 В)
Точность 0,1%изм.знач. +8 мВ
Измерение мощности Мощность 0...2400 Вт
Разрешение 1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность 0,2%изм.знач.+600 мВт
Крутизна нарастания Диапазон 1 мА/мкс ... 16 А/мкс (CCH)
100 мкА/мкс ... 600 мА/мкс (CCL)
Разрешение
1 мА/мкс
Точность 3%уст.знач.+10 мкс
Динамические режимы Тип непрерывный, импульсный, запуск по импульсу
Частотный диапазон 0,025 Гц...50 кГц
Время перехода
10 мкс...10 с (высокий/низкий уровень)
10 мкс...10 с (нарастающий/спадающий фронт)
Разрешение 10 мкс
Точность 0,2%уст.знач + 10 мкс
Работа по списку Временной диапазон 10 мкс...99999 с
Разрешение
10 мкс
Точность 0,2% + 10 мкс
Количество шагов 1...50
Количество циклов 1...255
Память 10 групп параметров
Максимальная крутизна Ток 16 А/мкс
Напряжение 0,6 В/мкс
Программируемый
импеданс
(открытый вход)
≥20 кОм
Макс.входные значения Ток 161 А
Напряжение 242 В
Макс.обратный ток Вход выкл. 120 A
Вход вкл. 160 А
Пульсации и шумы Ток 3 мАскз / 30 мАп-п
Напряжение 5 мВскз
Интерфейс RS232, USB ; GPIB - опция
Питание 220 В...240 В ± 10%, 48...63 Гц, 80 ВА
Размеры
(Ш x В x Д)
Корпус 426 х 177 х 500 мм
С ножками
и креплением
480 х 195 х 575 мм
Масса
26,5 кг

Стандартная комплектация

  • Электронная нагрузка
  • Кабель USB
  • Кабель RS-232
  • Шнур питания
  • Эксплуатационный документ

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

  • Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Атмосферное давление от 495 до 795 мм рт. ст.
    3. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    4. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации.
      • Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Используйте только специфицированные соединительные провода, предназначенные для данного изделия.
      При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода.
      Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
