RIGOL DM3058 Мультиметр

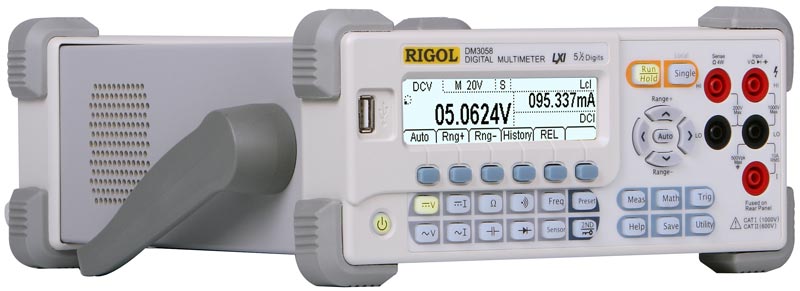

DM3058 Мультиметр

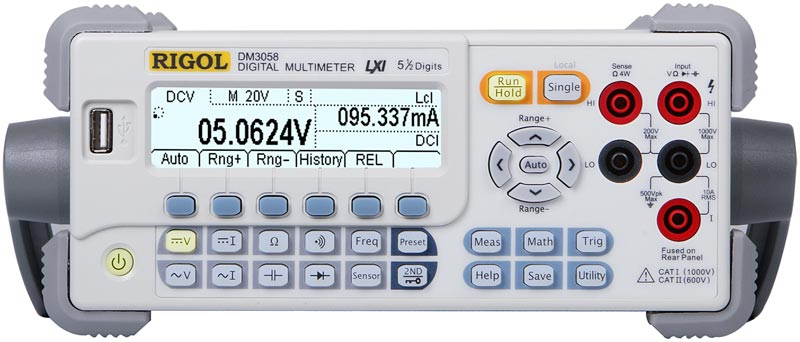

DM3058 Мультиметр - вид спереди
Торговая марка: RIGOL
Номер в Госреестре СИ: 89593-23

True RMS USB Host LAN RS-232

Прецизионный мультиметр. 5 1/2 разрядов. Постоянное напряжение: до 1000 В, баз. погр. 0,015%. Постоянные ток: до 10А, баз. погр. 0,055%. Переменное напряжение: до 750 В (True RMS). Переменный ток: до 10 А (True RMS). Сопротивление: до 100 МОм (2/4 проводная схема). Емкость: до 10000 мкФ. Частотомер: 3 Гц - 300 кГц. Прозвонка, тест диодов, подключение термопар. HOLD, MAX, MIN, средний, дБм (dBm), дБ, и контроль по диапазону значений. Регистратор данных: 123 оп/сек. RS-232, USB/USB-хост, GPIB, LAN (LXI-C). Размеры 107 х 231 х 290 мм, вес 2,5 кг.

Розничная цена: 101 670,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)


Мультиметр Rigol DM3058 обладает высокой точностью измерений и широкими функциональными возможностями, среди которых: измерение иcтинных среднеквадратических значений (TrueRMS), функции автоматического измерения и анализа результатов измерений, контроль по диапазону значений (Pass/Fail). Измерительные возможности мультиметра Rigol DM3058 можно расширить путём подключения к нему внешних датчиков.

В цифровом мультиметре Rigol DM3058 имеется широкий выбор интерфейсов для дистанционного управления, включая LAN (LXI) и GPIB, что дает возможность управлять мультиметром при помощи SCPI команд.

Технические характеристики

  • Измерение напряжения постоянного тока:
Диапазон Погрешность (1 год)
(%Uизм+% от диапазона)
200.000 мВ 0.015 + 0.004
2.00000 В 0.015 + 0.003
20.0000 В 0.015 + 0.004
200.000 В 0.015 + 0.003
1000.00 В 0.015 + 0.003
  • Измерение силы постоянного тока:
Диапазон Испыт.напряжение
на нагрузке
Погрешность (1 год)
(%Iизм+% от диапазона)
200.000 мкА <8 мВ 0.055 + 0.005
2.00000 мА <80 мВ 0.055 + 0.005
20.0000 мА <0,05 В 0.095 + 0.020
200.000 мА <0,5 В 0.070 + 0.008
2.00000 А <0,1 В 0.170 + 0.020
10.0000 А <0,3 В 0.250 + 0.010
  • Измерение напряжения переменного тока (среднеквадратическое значение):
Диапазон Частота измерения Погрешность (1 год)
(%Uизм+% от диапазона)
200.000 мВ 20 Гц -45 Гц 1.5 + 0.10
45 Гц -20 кГц 0.2 + 0.05
20 Гц -50 кГц 1.0 + 0.05
50 кГц -100 кГц 3.0 + 0.05
2.00000 В 20 Гц -45 Гц 1.5 + 0.10
45 Гц -20 кГц 0.2 + 0.05
20 кГц -50 кГц 1.0 + 0.05
50 кГц -100 кГц 3.0 + 0.05
20.0000 В 20 Гц -45 Гц 1.5 + 0.10
45 Гц -20 кГц 0.2 + 0.05
20 кГц -50 кГц 1.0 + 0.05
50 кГц -100 кГц 3.0 + 0.05
200.000 В 20 Гц -45 Гц 1.5 + 0.10
45 Гц -20 кГц 0.2 + 0.05
20 кГц -50 кГц 1.0 + 0.05
50 кГц -100 кГц 3.0 + 0.05
750.000 В 20 Гц -45 Гц 1.5 + 0.10
45 Гц -20 кГц 0.2 + 0.05
20 кГц -50 кГц 1.0 + 0.05
50 кГц -100 кГц 3.0 + 0.05
  • Измерение силы переменного тока (среднеквадратическое значение):
Диапазон Частота измерения Погрешность (1 год)
(%Iизм+% от диапазона)
20.0000 мА 20 Гц-45 Гц 1.50 + 0.10
45 Гц-2 кГц 0.50 + 0.10
2 кГц-10 кГц 2.50 + 0.20
200.000 мА 20 Гц-45 Гц 1.50 + 0.10
45 Гц-2 кГц 0.30 + 0.10
2 кГц-10 кГц 2.50 + 0.20
2.00000 А 20 Гц-45 Гц 1.50 + 0.10
45 Гц-2 кГц 0.50 + 0.20
2 кГц-10 кГц 2.50 + 0.20
10.0000 А 20 Гц-45 Гц 1.50 + 0.15
45 Гц-2 кГц 0.50 + 0.15
2 кГц-10 кГц 2.50 + 0.20
  • Измерение сопротивления (2-х и 4-х проводная схема):
Диапазон Тестовый ток Погрешность (1 год)
(%Rизм+% от диапазона)
200.000 Ом 1 мА 0.030+ 0.005
2.00000 кОм 1 мА 0.020 + 0.003
20.0000 кОм 100 мкА 0.020 + 0.003
200.000 кОм 10 мкА 0.020 + 0.003
2.00000 МОм 1 мкА 0.040 + 0.004
10.0000 МОм 200 нА 0.250 + 0.003
100.000 МОм 200 нА || 10 МОм 1.75 + 0.004
  • Измерение емкости:
Диапазон Макс.
тестовый ток
Погрешность (1 год)
(%Сизм+% от диапазона)
2.000 нФ 200 нА 3 + 1.0
20.00 нФ 200 нА 1 + 0.5
200.00 нФ 2 мкА 1 + 0.5
2.000 мкФ 10 мкА 1 + 0.5
200 мкФ 100 мкА 1 + 0.5
10000 мкФ 1 мА 2 + 0.5
  • Тестирование диодов
Диапазон Макс.
тестовый ток
Погрешность (1 год)
(%Сизм+% от диапазона)
2.0000 В 1 мА 0.05 + 0.01

  • Прозвонка цепи
Диапазон Макс.
тестовый ток
Погрешность (1 год)
(%Сизм+% от диапазона)
2000 Ом 1 мА 0.05 + 0.01

  • Измерение частоты и периода:
Диапазон Частотный диапазон Погрешность (1 год)
(%Uизм+% от диапазона)
200 мВ - 750 В
20 Гц -2 кГц 0.01 + 0.003
2 кГц -20 кГц 0.01 + 0.003
20 кГц -200 кГц 0.01 + 0.003
200 кГц -1 МГц 0.01 + 0.006
20 мА - 10 А 20 Гц -2 кГц 0.01 + 0.003
2 кГц -10 кГц 0.01 + 0.003
  • Разрешение дисплея: 5½ разряда
  • Скорость измерения 123 опер/сек
  • Знергонезависимая память: 10 групп настроек, 10 измеренных значений, 10 установок сенсоров
  • Вычисление максимальных, минимальных, средних значений, удержание измеренного значения, установка нуля, измерение dBm, dB, контроль по диапазону значений Pass/Fail, гистограмма, стандартная девиация
  • Поддержка термопар типа B, E, J, K, N, R, S, T и платиновоых сопротивлений Pt100, Pt385
  • Вход внешнего запуска
  • Дисплей – монохромный двойной ЖК дисплей (256 x 64 точек)

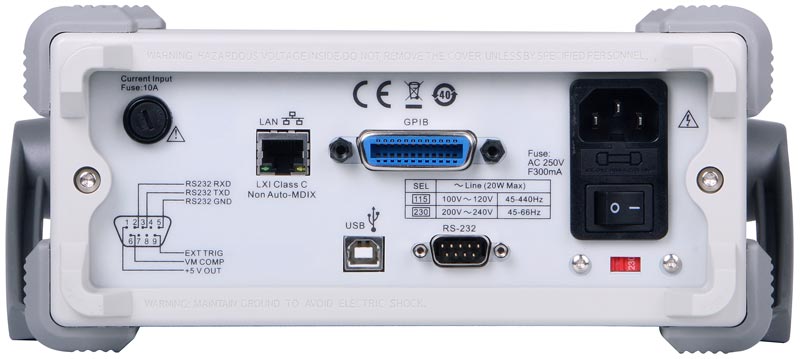

  • Интерфейс внешний: RS-232, USB-device, USB-host, LAN (с LXI Class C) и GPIB
  • Прогаммирование SCPI-комманды
  • Питание: 100-240 В, 45-66 Гц
  • Мощность потребления 20 ВА
  • Вес: 2,5 кг
  • Габариты, мм: 107х231,6х290,5

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Измерительные щупы - 2 шт
  • Насадки "крокодилы" - 2 шт
  • Предохранитель - 6 шт
  • Кабель USB
  • Краткое руководство по эксплуатации

Часто задаваемые вопросы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного мультиметра?

  • Как активировать опции для приборов Rigol?
    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного мультиметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    Для данного прибора на нашем сайте доступна документация.
    Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.
