ASM Aktakom Switch Matrix Программа коммутатора для ОC Android

Назначение

Программа AKTAKOM Switch Matrix осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное управление и конфигурацию сетевых параметров на планшетном компьютере с установленной операционной системой Android версии 4.0 и выше.

Возможности

Приложение обеспечивает автоматическое обнаружение, подключение и считывание состояния матричного коммутатора AEE-20XX.

Требования к Android для работы с USB-устройствами

Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:

1. Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
2. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4.0 (API Level: 14).
3. Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play (https://play.google.com/store/apps/details?id=eu.chainfire.usbhostdiagnostics). Эта утилита также может в некоторых случаях установить в системе нужные разрешения.

Подключение по USB

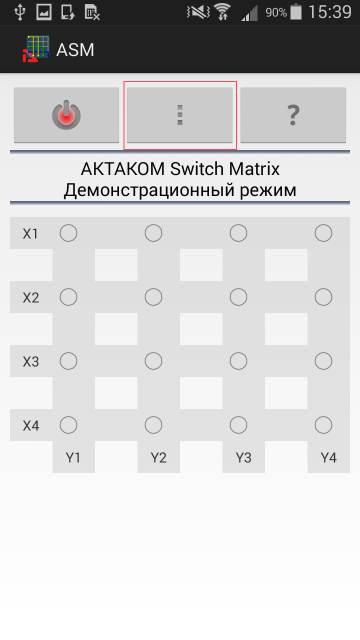

Подключите мобильный компьютер к прибору с помощью usb-кабеля и запустите приложение AKTAKOM Switch Matrix. В главном окне программы необходимо нажать кнопку, выделенную красной рамкой:

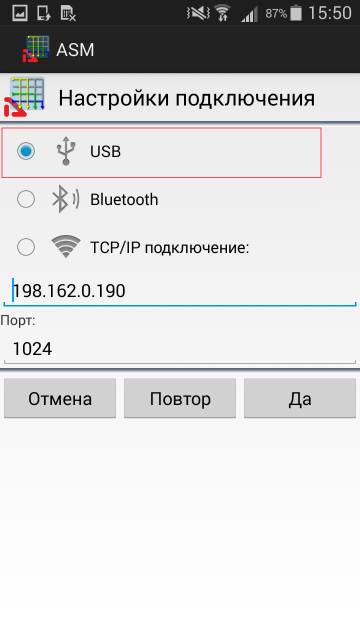

Запустится окно с настройкам подключения. Необходимо выбрать подключение USB и нажать кнопку "Да":



После разрешения приложению взаимодействовать с usb-портом планшета, AKTAKOM Switch Matrix автоматически считает последнее состояние коммутатора и выведет на экран схематичное изображении матрицы коммутации.

Настройка сетевого подключения

Для подключения АЕЕ-20хх к мобильному компьютеру с помощью сетевого интерфейса необходимо задать настройки TCP\IP, соответствующие настройкам своей локальной сети. Для этого можно воспользоваться утилитой ANC или утилитой настройки сети приложения AKTAKOM Switch Box.

Рассмотрим настройку сетевого подключения на примере AKTAKOM Switch Box

1. Необходимо подключить прибор к ПК посредством USB кабеля, запустить приложение ASB и установить связь с прибором.

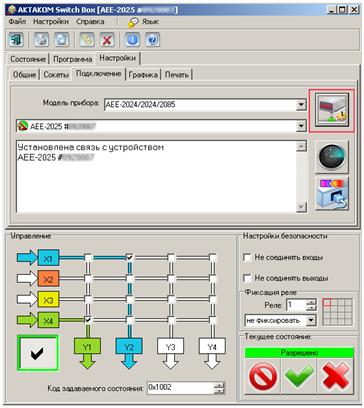

2. Следующий шаг – запустить утилиту настройки сетевого подключения с помощью кнопки выделенной красной рамкой.

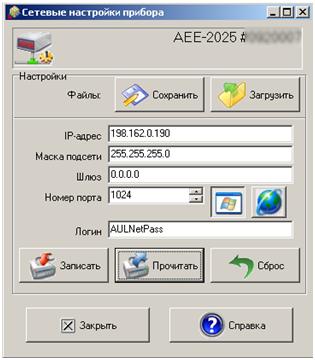

Откроется окно, показанное на рисунке:

3. Задание сетевых настроек

IP-адрес, маска подсети и шлюз задаются в соответствии с настройками Вашей локальной сети.

Порт 1024 указывается для работы с прибором с помощью приложения. Порт 80 указывается для работы с прибором через web-интерфейс.

После указания настроек необходимо нажать кнопку «Записать», для сохранения настроек в памяти прибора. Кнопка «Прочитать» считывает ранее сохраненные настройки сетевого подключения. Кнопка «Сброс» устанавливает настройки сети по умолчанию.

4. Далее необходимо отключить USB кабель от прибора и подключить LAN (т.к. при подключенном usb сетевой интерфейс отключается) и можно приступить к настройкам мобильного приложения ASM

Настройка AKTAKOM Switch Matrix

Запустите мобильное приложении AKTAKOM Switch Matrix и нажмите кнопку, выделенную на рисунке красной рамкой:

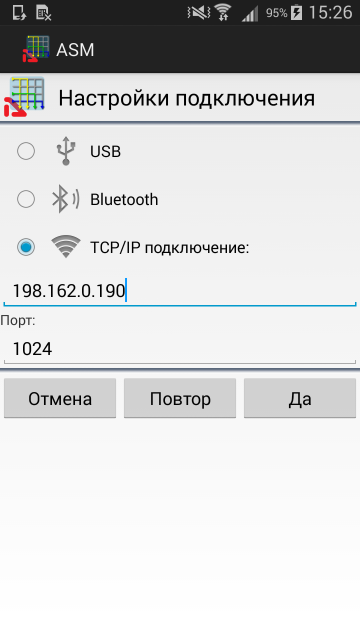

Откроется окно с настройками подключения. Необходимо выбрать TCP/IP поключение, и указать IP адрес и порт, заданные ранее в настройках прибора, и нажать кнопку «Да».

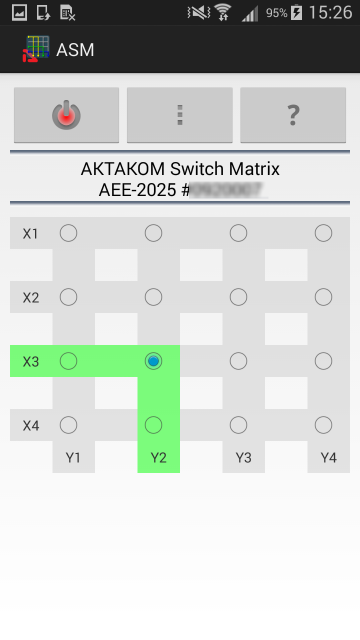

При правильных настройках, приложение автоматически считает последнее состояние коммутатора и выведет на экран схематичное изображении матрицы коммутации.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

• АЕЕ-2086 4 - канальный USB силовой коммутатор 1 линия на 4 выхода
• АЕЕ-2026 4-х канальный USB коммутатор ВЧ сигналов 1 линия на 4 выхода
• АЕЕ-2027 4-х канальный USB коммутатор независимых ВЧ сигналов
• АЕЕ-2025 4-х канальный USB матричный коммутатор ВЧ сигналов
• АЕЕ-2085 4-х канальный USB матричный коммутатор силовых линий
• АЕЕ-2087 4-х канальный USB силовой коммутатор независимых линий
• АЕЕ-2088 Коммутатор USB 1 силовой линии на 7 выходов
• АЕЕ-2028 Коммутатор USB одной ВЧ линии на 7 выходов

Совместимые операционные системы

• Android 4.0 Ice Cream Sandwich
• Android 4.1 Jelly Bean
• Android 4.2 Jelly Bean
• Android 4.4 KitKat
