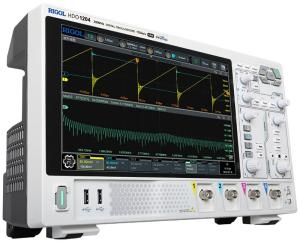

Цифровые осциллографы с разрешением 12 бит Rigol DHO1000 в Госреестре СИ

11.02.2026

Приказом Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 143 утвержден тип средств измерений на осциллографы цифровые RIGOL DHO1ZZZ.
Приборы данной серии используют процессор собственной разработки от Rigol - ”Centaurus”, а отличительной их чертой является применение АЦП высокого разрешения 12 бит, что в сочетании с инновационными технологиями позволило обеспечить ультранизкий уровень шумов для более точного анализа и обработки зашумленных сигналов в широком диапазоне вертикальных разверток.

В настоящее время в состав серии DHO1000 входят шесть моделей с полосами пропускания от 70 до 200 МГц.

Основные возможности серии DHO1zzz (DHO1000)

• Процессор собственной разработки "Centaurus"
• Количество аналоговых каналов 2 или 4
• Полоса пропускания 70 / 100 /200 МГц
• Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
• Ультранизкий уровень шумов
• Частота дискретизации до 2 Гвыб/сек
• Максимальная глубина записи до 100 миллионов точек
• Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
• Диапазон вертикальных разверток от 500 мкВ/дел до 10 В/дел
• Расширенная система синхронизация , включающая 17 типов запуска стандартно
• Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в стандартной поставке
• Вход внешнего запуска
• Дружественный экранный интерфейс
• Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
• Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики

		DHO1072	DHO1074	DHO1102	DHO1104	DHO1202	DHO1204
Полоса пропускания		70 MГц		100 МГц		200 МГц
Количество каналов		2 аналоговых + внешний запуск	4 аналоговых + внешний запуск	2 аналоговых + внешний запуск	4 аналоговых + внешний запуск	2 аналоговых + внешний запуск	4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм		50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), типичное		≤5 нс		≤3,5 нс		≤1,75 нс
Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)
Глубина записи		50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опционально
Входной импеданс		1 MОм ±1% || 19 пФ ±3 пФ
Вертикальное разрешение		12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм)		500 мкВ/дел ~ 10 В/дел
Регистратор		до 500000 кадров
Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов		Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр		штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер		6 разрядов
Дисплей		10,1", емкостной сенсорный мультитач, 1280 х 800 точек
Операционная система		Android

Цифровые осциллографы RIGOL DHO1ZZZ зарегистрированы в Государственном реестре СИ РФ за номером 97534-26.
