Новинка! Высокочастотный генератор Актаком АНР-2140 с выходной частотой до 1 ГГц

14.09.2010

В модельном ряду продукции Актаком произошло знаковое событие: в ассортименте появился высокочастотный генератор Актаком АНР-2140 работающий в диапазоне частот от 10 кГц до 1 ГГц!!! Данный генератор, фактически, открывает новую линейку генераторов Актаком работающих в гигагерцовом диапазоне.

Несмотря на широкий диапазон частот, АНР-2140 имеет достаточно высокое разрешение по частоте - 10 Гц и высокую точность установки частоты - всего 1 ppm.

Генератор АНР-2140 позволяет выдавать сигналы с такими видами модуляции, как амплитудная, частотная и фазовая. Причем источником модуляции может быть как внутренним, так и внешним.
Частота внутренней модуляции может быть выбрана 400 Гц или 1 кГц, а для внешней модуляции может быть применена частота от 10 Гц до 50 кГц.
Не перечисляя всех параметров различных видов модуляции отметим лишь основные из них:

  • для амплитудной модуляции: глубина (коэффициент) АМ 0….99,5% с разрешением 0,5%
  • для частотной модуляции: девиация частоты 0…100 кГц с разрешением до 10 Гц
  • для фазовой модуляции: диапазон 0…10 радиан с разрешением 0,01 радиан

Амплитуда выходного сигнала может быть установлена в диапазоне от -127 дБм до +6 дБм, что соответствует диапазону от 0,2 мкВ до 892 мВ. Шаг установки амплитуды составляет всего 0,1 дБ.
В качестве выходного разъема радиочастотного сигнала используется разъем N-типа с импедансом 50 Ом. Выходной контур обеспечивает защиту от реверсивных входных сигналов мощностью до 25 Вт.

В генераторе Актаком АНР-2140 предусмотрена возможность сохранения во внутреннюю память до 100 установок частоты, модуляции, значения выходного уровня.
А, кроме того, для частотной модуляции имеется выбор трех предустановок девиации частоты: 3,5 кГц; 22,5 кГц; 75 кГц, а для амплитудной модуляции - глубина модуляции 30%. Также имеется возможность сохранить пользовательские настройки выходного уровня (3 предустановки).

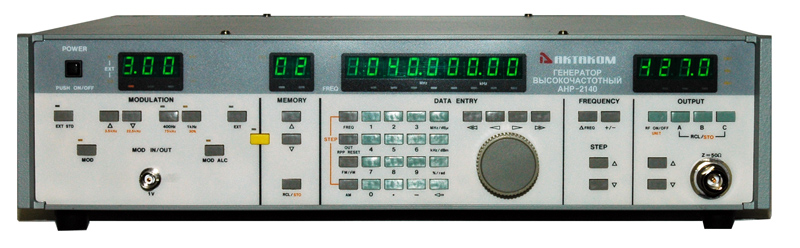

Информация о параметрах и установках в генераторе Актаком АНР-2140 выводится на четыре раздельных светодиодных индикатора.


Так, основной дисплей - 9-ти разрядный: на нем отображается частота выходного сигнала; дисплей отображающий выходной уровень - четырехразрядный; дисплей модуляции - трехразрядный; а памяти - двухразрядный. В принципе, такое отображение является удобным, т.к. светодиодные матрицы - довольно большие и яркие и информация о различных параметрах и режимах всегда наглядна и доступна.

Анализируя российский рынок измерительной техники, можно предположить, что благодаря невысокой (для генераторов гигагерцового диапазона) цене - всего 117941 рубль, а также характеристикам и возможностям, генераторы Актаком АНР-2140 являются одним из лучшим предложением в данном классе оборудования.
