Первые генераторы сигналов специальной формы Актаком с сенсорным дисплеем!

19.11.2018

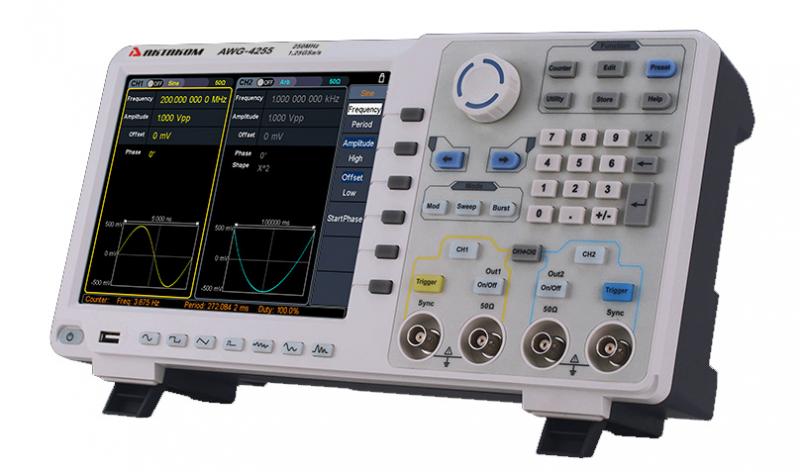

Представляем новую серию двухканальных универсальных генераторов Актаком с сенсорным 8" дисплеем.



Новая серия включает в себя пять моделей с максимальными частотами генерации 80 МГц (AWG-4085), 100 МГц (AWG-4115), 160 МГц (AWG-4165), 200 МГц (AWG-4205) и 250 МГц (AWG-4255).

Новые генераторы отличают:
  • Технология цифрового синтеза
  • Максимальная частота генерации до 250 МГц
  • Высокая стабильность опорного генератора 1 ppm
  • Наилучшее разрешение по частоте 1 мкГц
  • Разрешение по вертикали 14 бит
  • Низкий уровень фазовых шумов -110 дБн/Гц
  • Максимальная длина точек, участвующих в формировании сигнала до 1 М
  • 152 встроенные формы сигналов, распределенных по 6 группам
  • Формирование сигналов произвольной формы
  • Широкий спектр встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM.
  • Функция свипирования и пакетный режим
  • Встроенный генератор гармоник до 16 порядка
  • 7-ми разрядный частотомер с диапазоном от 100 мГц до 200 МГц
  • Поддержка управления SCPI-командами и LabVIEW
Model
AWG-4255 AWG-4205 AWG-4165 AWG-4115 AWG-4085
Кол. каналов 2
Макс. частота генерации 250 МГц 200 МГц 160 МГц 100 МГц 80 МГц
Частота дискретизации 1.25 Гвыб/с
Вертикальное разрешение 14 bits
Waveform
Стандартные Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Гармоники
Специальная форма Встроенные 152 формы сигнала
Произвольная форма
Frequency (resolution 1μHz)
Частотный диапазон Синус 1 мкГц - 250 МГц 1 мкГц - 200 МГц 1 мкГц - 160 МГц 1 мкГц - 100 МГц 1 мкГц - 80 МГц
Прямоугольн. 1 мкГц - 50 МГц 1 мкГц - 40 МГц 1 мкГц - 30 МГц
Импульсный 1 мкГц - 25 МГц
Пилообразн. 1 мкГц - 5 МГц
Гармоники 1 мкГц - 125 МГц 1 мкГц - 100 МГц 1 мкГц - 80 МГц 1 мкГц - 50 МГц 1 мкГц - 40 МГц
Шумовой 120 МГц (-3dB)
Спец.форма встроенные: 1 мкГц - 15 МГц
произвольная: 1 мкГц - 50 МГц
Амплитуда (50 Ω) 1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц)
1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц)
1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
Тип дисплея Сенсорный, ЖК, 8", 800 х 600
Интерфейс USB device, USB host, LAN
Входы / Выходы Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход / Выход опорного генератора
Питание 100...240 В АС скз, 45...65 Гц
Габаритные размеры 340 x 177 x 90 мм
Масса 2,5 кг

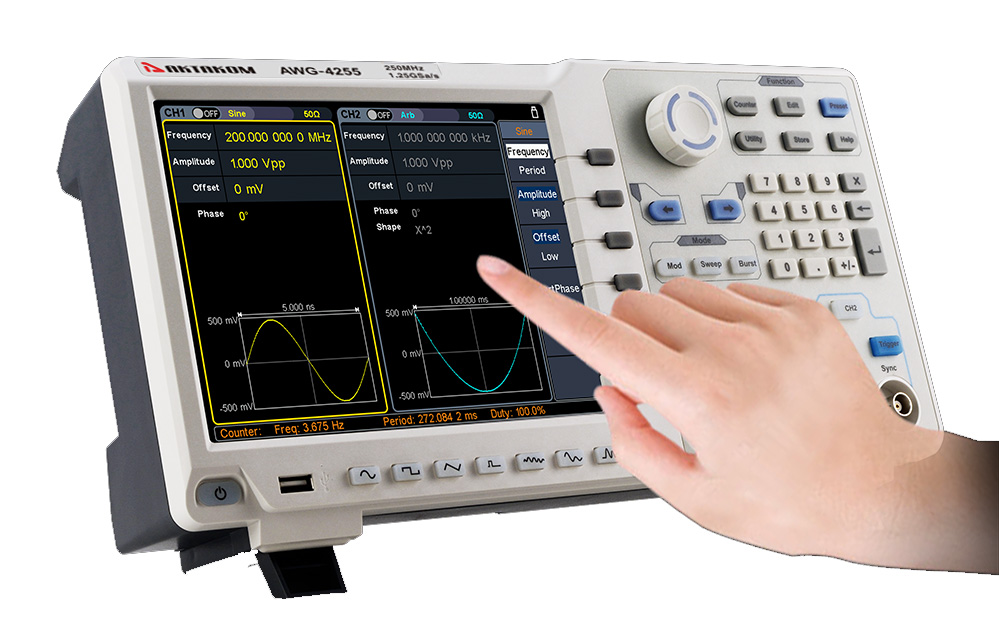

Но отличительной чертой данной серии приборов является использование цветного восьмидюймового ЖК тачскрин дисплея с разрешением 800x600 точек с полнофункциональным сенсорным управлением


В настоящее время из новой серии генераторов сигналов специальной формы доступны к поставке две модели AWG-4085 (80 МГц) и AWG-4165 (160 МГц).

Ждем Ваших заказов!

Следите за нашими новостями!
