2400 Калибратор-мультиметр (источник-измеритель)
2400 Калибратор-мультиметр (источник-измеритель)
|
|
Торговая марка:
Номер в Госреестре СИ: 75243-19
Гарантийный срок: 1 месяц
Программируемый источник тока и напряжения со встроенным прецизионным мультиметром 5 ½ разрядов. Входной импеданс >10 ГОм. Диапазоны источника/измерения напряжения/тока ±21 В/±1,05 А или ±210 В/±105 мА. Базовая точность установки/измерения напряжения: 0,02%/ 0,012%; тока: 0,031%/0,025%. Измерение сопротивления до 200 МОм (0,06%). Память - 5000 измерений. Характериограф (построение ВАХ, параметрический анализатор) на ПК. Интерфейс: GPIB, RS-232, цифровой I/O. Габариты 89 х 213 х 370 мм. Вес 3.2 кг.
|
Розничная цена:
935 844,00 руб.
НДС включён в цену
Есть на складе
В корзину
Быстрый заказ
(без регистрации)
|

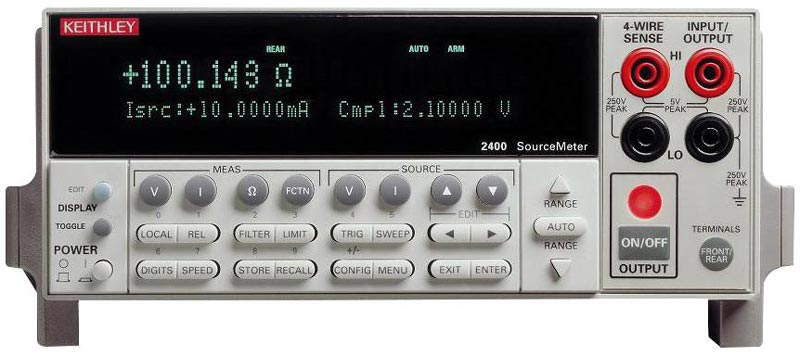

Источники/измерители Keithley SourceMeter 2400 представляют собой одноканальные комбинированные приборы, объединяющие в одном корпусе:
- Высокостабильный малошумящий программируемый источник питания с режимом электронной нагрузки
- Прецизионный 5 ½ - разрядный мультиметр
- Генератор тока (TrueRMS)
- Генератор мощных токовых импульсов (только в моделях 2430)
Особенности:
- Количество каналов - 1
- 4-х квадрантная рабочая область (генерация тока/напряжения или работа в режиме нагрузки)
- Широкий диапазон генерации и измерений: 10 пА…10 А, 1 мкВ…1100 В, 20 Вт…1000 Вт
- Прецизионная точность измерения/установки. Базовая погрешность 0,012% при 5 Ѕ - разрядном разрешении
- Генерация мощного токового импульса до 10,5 А/1000 Вт (модель 2430)
- Возможности развертки генерации/измерения (линейные и логарифмические ступенчатые развертки, пользовательская развертка по списку)
- Возможность сохранения в памяти пользовательского списка для тестирования (до 100 точек)
- Сохранение показаний и установок. Память на 5000 значений при 5 Ѕ - разрядов (2 буфера по 2500 точек) и семь настроек (пять пользовательских настроек, заводская настройка по умолчанию, *RST (установка по умолчанию на 0)

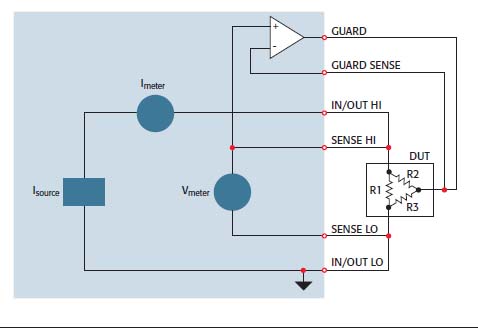

- 6-проводное измерение сопротивления с помощью программируемого источника тока или источника напряжения с V или I зажимом
- Высокая скорость проведения операций. При 4 Ѕ - разрядах до 2030 измерений во внутреннюю память и 1754 измерения в GPIB
- Встроенный компаратор для быстрого проведения тестирования "годен/негоден" (до 12 стадий предельных испытаний)
- Цифровой порт ввода/вывода для обеспечения операций сортировки по контейнерам или состыковки с манипулятором электронных компонентов.
- Одновременные измерения с использованием дистанционного интерфейса.
- Функция проверки контактов (опционально, только для моделей с индексом -С)
- Математические выражения. Пять встроенных, до пяти определяемых пользователем (только шина).
- 3 скорости измерения: высокая, средняя, нормальная
- Калибровка при закрытом кожухе. Прибор может быть прокалиброван либо с лицевой панели, либо посредством дистанционного интерфейса
- Состыковка по схеме запуска с коммутационной аппаратурой Keithley серии 7000
- Программное обеспечение LabTracer 2.0 (Freeware) графическим интерфейсом позволяет подключать и конфигурировать 8 источников/измерителей серий 2600 и 2400
Характеристики источника/измерителя по напряжению
Точность в режиме локального и дистанционного управления
|
Диапазон
|
Программное разрешение
|
Точность* источника
±(% от шкалы + В)
|
Разрешение измерения
|
Точность* измерителя
±(% от шкалы + В)
|
Максимальные значения
|
|
200.000 мВ
|
5 мкВ
|
0,02% + 600 мкВ
|
1 мкВ
|
0,012% + 300 мкВ
|
±21 В @ ±1,05 А
±210 В @ ±105 мА
|
|
2.00000 В
|
50 мкВ
|
0,02% + 600 мкВ
|
10 мкВ
|
0,012% + 300 мкВ
|
|
20.0000 В
|
500 мкВ
|
0,02% + 2,4 мВ
|
100 мкВ
|
0,015% + 1,5 мВ
|
|
200.000 В
|
5 мВ
|
0,02% + 24 мВ
|
1 мВ
|
0,015% + 10 мВ
|
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Характеристики источника/измерителя по току
Точность в режиме локального и дистанционного управления
|
Диапазон
|
Программное разрешение
|
Точность* источника
±(% от шкалы + А)
|
Разрешение измерения
|
Точность* измерителя
±(% от шкалы + А)
|
Максимальные значения
|
|
1.00000 мкА
|
50 пА
|
0,035% + 600 пА
|
10 пА
|
0,029% + 300 пА
|
±1,05 А @ ±21 В
±105 мА @ ±210 В
|
|
10.0000 мкА
|
500 пА
|
0,033% + 2 нА
|
100 пА
|
0,027% + 700 пА
|
|
100.000 мкА
|
5 нА
|
0,031% + 20 нА
|
1 нА
|
0,025% + 6 нА
|
|
1.00000 мА
|
50 нА
|
0,034% + 200 нА
|
10 нА
|
0,027% + 60 нА
|
|
10.0000 мА
|
500 нА
|
0,045% + 2 мкА
|
100 нА
|
0,035% + 600 пА
|
|
100.000 мА
|
5 мкА
|
0,066% + 20 мкА
|
1 мкА
|
0,055% + 6 мкА
|
|
1.00000 А
|
50 мкА
|
0,27% + 900 мкА
|
10 мкА
|
0,22% + 570 мкА
|
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Измерение сопротивления
Локальные и дистанционные датчики
|
Диапазон
|
Стандартное разрешение
|
Тестовый ток
|
Номинальная точность
±(% от шкалы + Ом)
|
Повышенная точность
% от шкалы + Ом)
|
|
<0.200 Ом
|
---
|
---
|
Iacc ист + Vacc изм
|
Iacc ист + Vacc изм
|
|
2.00000 Ом
|
10 мкОм
|
---
|
Iacc ист + Vacc изм
|
Iacc ист + Vacc изм
|
|
20.0000 Ом
|
100 мкОм
|
100 мА
|
0,10% + 0,003 Ом
|
0,07% + 0,001 Ом
|
|
200.000 Ом
|
1 мОм
|
10 мА
|
0,08% + 0,03 Ом
|
0,05% + 0,01 Ом
|
|
2.00000 кОм
|
10 мОм
|
1 мА
|
0,07% + 0,3 Ом
|
0,05% + 0,1 Ом
|
|
20.0000 кОм
|
100 мОм
|
100 мкА
|
0,06% + 3 Ом
|
0,04% + 1 Ом
|
|
200.000 кОм
|
1 Ом
|
10 мкА
|
0,07% + 30 Ом
|
0,05% + 10 Ом
|
|
2.00000 МОм
|
10 Ом
|
1 мкА
|
0,11% + 300 Ом
|
0,05% + 100 Ом
|
|
20.0000 МОм
|
100 Ом
|
1 мкА
|
0,11% + 1 кОм
|
0,05% + 500 Ом
|
|
200.000 МОм
|
1 кОм
|
100 нА
|
0,66% + 10 кОм
|
0,35% + 5 кОм
|
|
> 200.000 МОм
|
---
|
---
|
Iacc ист + Vacc изм
|
Iacc ист + Vacc изм
|
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Общие характеристики
- Входной импеданс >10 ГОм
- Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода
- Напряжение питания: 100В-240В; 50/60Гц
- Максимальная потребляемая мощность: 190 Вт
- Размеры: 89х213х370 мм
- Вес: 3,21 кг
Стандартная комплектация
- Прибор
- Измерительные провода
