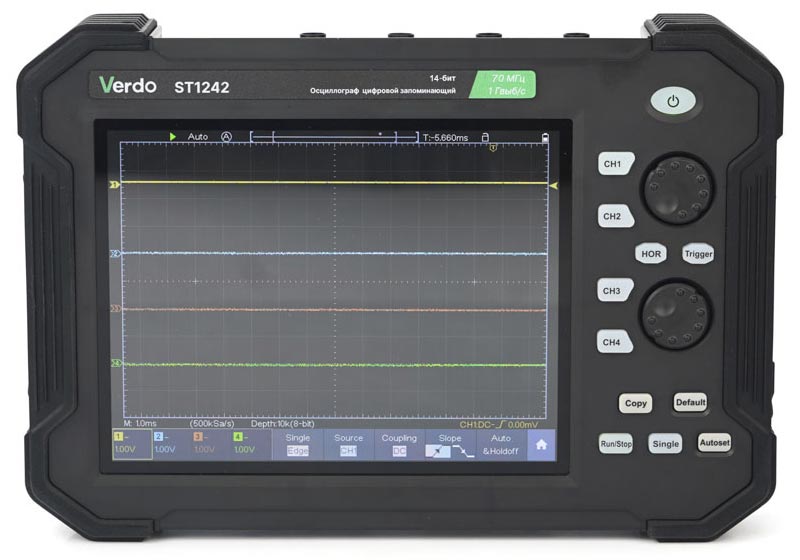

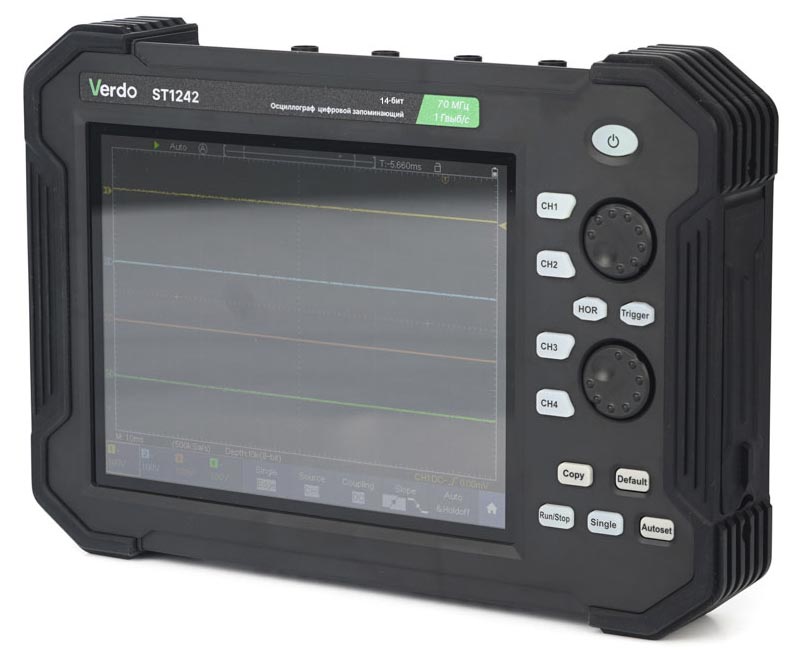

VERDO ST1242 Осциллограф планшетного типа 70 МГц, 4 канала, 14 бит
VERDO ST1242 Осциллограф планшетного типа 70 МГц, 4 канала, 14 бит
|
|
|
Номер в Госреестре СИ: 90665-23
Гарантийный срок: 12 месяцев

Осциллограф планшетный. Полоса пропускания 70 МГц. 4 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 40 М точек. Скорость захвата осциллограмм 45000 осц/с. Вертикальное разрешение 8/12/14 бит. Коэффициент отклонения 1 мВ/дел - 10 В/дел. Горизонтальная развертка 2 нс - 1000 с/дел. 13 типов запуска. Частотомер. Интерфейсы USB host, USB device, Trig Out (Pass/Fail), LAN, WiFi. Цветной сенсорный 8" мультач дисплей (800х600). Питание: сетевой адаптер 220 В / Li-ion батарея 8000 мА·ч. Размеры 191x270x48 мм. Вес 1,7 кг.
|
Розничная цена:
79 398,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Осциллограф планшетного типа VERDO ST1242 предназначен для визуализации и измерения параметров сигналов в электрических цепях, обладая функциональностью настольных приборов.
Преимущества планшетного осциллографа VERDO ST1242

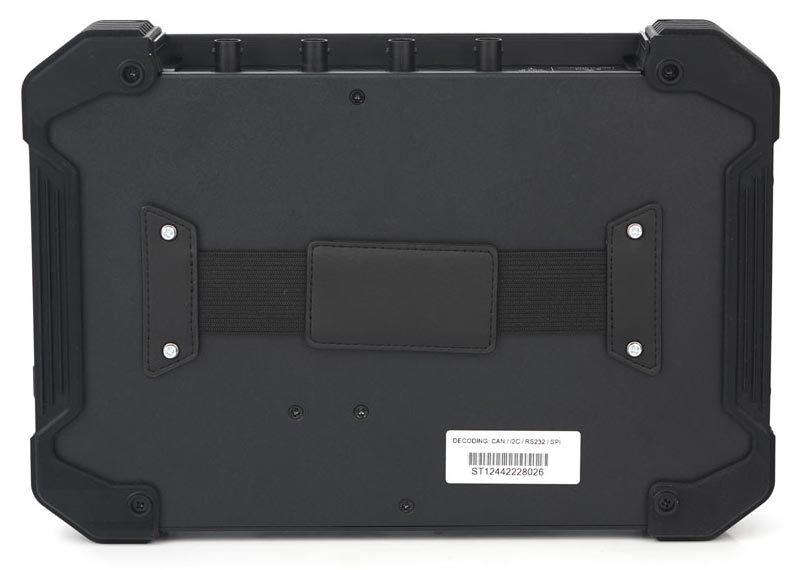

- Приспособлен к работе в "полевых" условиях: ударопрочный хольстер, встроенная аккумуляторная батарея, сенсорный экран.
- Декодирование сигналов последовательных шин.
- Широкий набор математических функций обработки сигнала.
Технические характеристики
|
Характеристика
|
Значение
|
|
Полоса пропускания
|
70 МГц (8/12 бит)
|
|
Количество каналов
|
4
|
|
Скорость захвата осциллограмм
|
45 000 осц/с
|
|
Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|
Макс. дискретизация (реальное время)
|
1 канал включен:
1 Гвыб/с (8 бит); 500 Мвыб/с (12 бит); 100 Мвыб/с (14 бит)
2 канала включено:
500 Мвыб/с (8 бит); 250 Мвыб/с (12 бит); 100 Мвыб/с (14 бит)
4 канала включено:
250 Мвыб/с (8 бит); 125 Мвыб/с (12 бит); 100 Мвыб/с (14 бит)
|
|
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
|
Входной импеданс
|
1 MΩ ±2% в параллель 15 пФ ±5 пФ
|
|
Учет ослабления пробников
|
0.001X - 1000X, шаг 1-2-5
|
|
Максимальное входное напряжение
|
400 Впик (AC+DC)
|
|
Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
|
Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1
|
|
Задержка между каналами (типичное)
|
150 пс
|
|
Параметры горизонтальной системы
|
Интерполяция
|
sin (x)/x
|
|
Глубина записи
|
40 М точек (1 канал), 20 М точек (2 канала), 10 М точек (4 канала)
|
|
Коэффициент развертки
|
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит)
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
|
|
Погрешность измерения интервалов
|
однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
|
|
Погрешность времени выборки и времени задержки
|
±2,5 ppm
|
|
Параметры вертикальной системы
|
Режим АЦП
|
8, 12 и 14 бит
|
|
Вертикальное отклонение
|
1 мВ/дел ~ 10 В/дел
|
|
Диапазон смещения
|
±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)
|
|
Полоса пропускания для аналогового периодического сигнала
|
70 МГц
|
|
Низкочастотный предел
|
≥5 Гц (на входе, закрытый вход, -3 dB)
|
|
Время нарастания
|
≤5 нс (типичное) 8 бит, 12 бит
|
|
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)
|
±4% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)
±4% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)
±3% (для коэффициента отклонения >2 мВ/дел в режиме и 12 бит )
не нормируется (в режиме 14 бит)
|
|
Погрешность коэф. усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV
|
|
Измерения
|
Курсорные
|
ΔV, ΔT, ΔV и ΔT между курсорами, авто
|
|
Автоматические
|
Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
|
|
Математические операции
|
+, -, *, /, БПФ (6 окон), БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный)
|
|
Сохранение во внутреннюю память
|
100 осциллограмм
|
|
Фигуры Лиссажу (X-Y)
|
Диапазон: полный
Сдвиг фаз: ±3 градуса
|
|
Частотомер
|
Диапазон
|
2 Гц - полный диапазон
|
|
Разрядность
|
6 цифр
|
Тип запуска
|
Фронт, однократный запуск
|
Декодирование сигналов последовательных шин
|
I²C, SPI, RS-232, CAN
|
Система запуска
|
Характеристики
|
Значене
|
Тип запуска
|
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN
|
Режим запуска
|
Авто, обычный, однократный
|
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
|
Диапазон уровня запуска
|
±5 делений от центра экрана (внутренний запуск)
|
Запуск по фронту
|
нарастающий, спадающий
|
|
Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
диапазон установок
|
30 нс ~ 10 с
|
Запуск по ранту
|
условие запуска
|
положительная или отрицательная полярность: >, <, =
|
|
диапазон установок
|
30 нс ~ 10 с
|
Запуск по окну
|
Фронт
|
нарастающий, спадающий
|
|
Позиция запуска
|
Вход, выход, время
|
Ширина окна
|
2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
|
Время
|
30 нс ~ 10 с
|
|
Номер фронта
|
1 ~ 128
|
Скорость нарастания
|
Скорость сигнала
|
положительная или отрицательная полярность: >, <, =
|
|
Условие запуска
|
30 нс ~ 10 с
|
Запуск по видеосигналу
|
Cистема
|
NTSC, PAL и SECAM
|
Выбор линии
|
1 - 525 NTSC
1 - 625 PAL/SECAM
|
Запуск по логическому шаблону
|
Условие
|
AND, OR, XNOR, XOR
|
|
Условие задержки
|
H, L, X, нарастающий фронт, спадающий фронт
|
Выход
|
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
|
Запуск по истечению времени
|
Фронт
|
нарастающий, спадающий
|
|
Установка времени
|
30 нс ~ 10 с
|
RS-232 запуск
|
Полярность
|
положительная, инвентированая
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Разрядность
|
5 bit, 6 bit, 7 bit, 8 bit
|
I²C запуск
|
Условие запуска
|
Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
|
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
|
Диапазон
|
0 - 127, 0 - 255, 0 - 1023
|
|
Длина
|
1 ~ 5 байт
|
SPI запуск
|
Условие
|
TimeOut
|
|
Значение удержания
|
30 нс ~ 10 нс
|
|
Разрядность
|
4 бит ~ 32 бит
|
|
Установка
|
H, L, X
|
CAN запуск
|
Условие
|
Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error
|
|
Скорость
|
стандарт, пользовательская
|
|
Тип сигнала
|
CAN_H, CAN_L, TX, RX
|
|
Тип окна
|
Data, Remote, Error, Overload
|
Дисплей
|
Тип дисплея
|
диагональ 8”, ЖК, сенсорный емкостной
|
|
Разрешение дисплея
|
800 х 600 точек
|
|
Количество цветов
|
65536 цветов
|
Послесвечение
|
1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается.
|
Выход для компенсации пробника
|
Выходное напряжение (типичное)
|
амплитуда 5 В на нагрузке больше 1 MΩ.
|
|
Частота (типичное)
|
Меандр 1 кГц
|
Интерфейс
|
Для связи с ПК
|
USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
|
|
Сохранение
|
USB (форматы файлов *.bmp и *.bin)
|
WiFi
|
опция
|
Питание
|
Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
|
Потребляемая мощность
|
<15 Вт
|
|
предохранитель
|
2 A, T тип, 250 В
|
Батарейное питание
|
7,4 В; 8000 мАч (время работы около 5 часов)
|
Массо-габаритные параметры
|
Габаритные размеры
|
270 мм × 191 мм × 48 мм (Д*В*Г)
|
|
Вес
|
Около 1.7 кг
|
Стандартная комплектация
- Осциллограф
- Осциллографические пробники
- Кабель USB
- Кабель питания
- Блок питания
- Подставка
- Эксплуатационный документ
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
