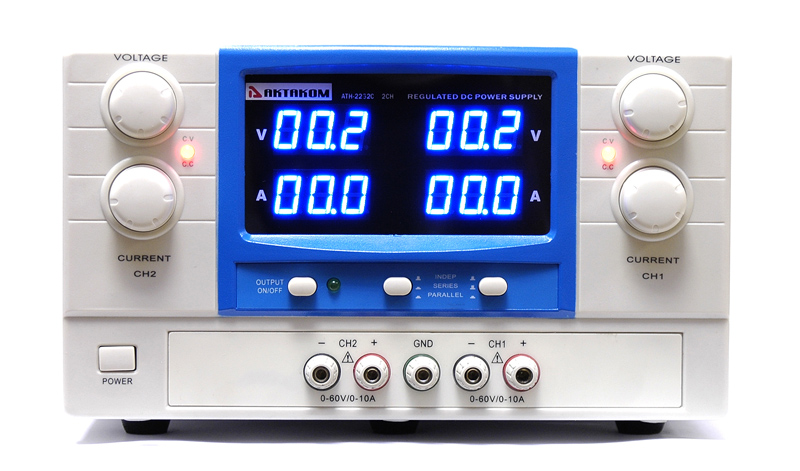

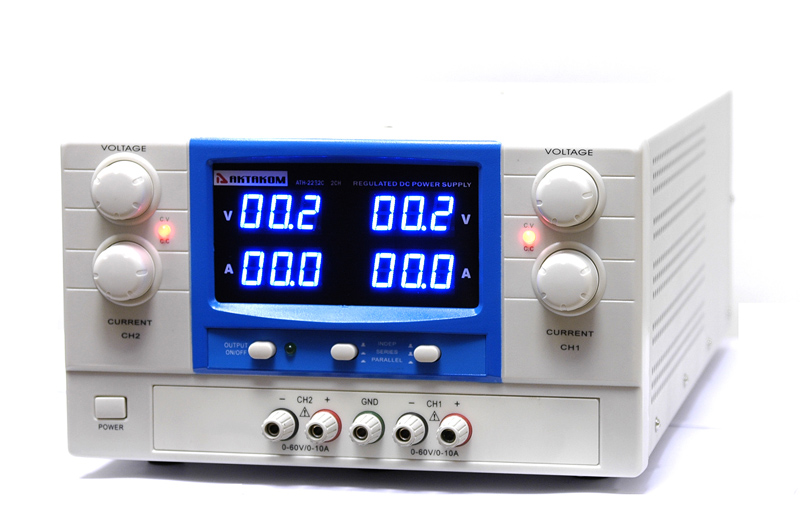

АКТАКОМ АТН-2232 Источник питания

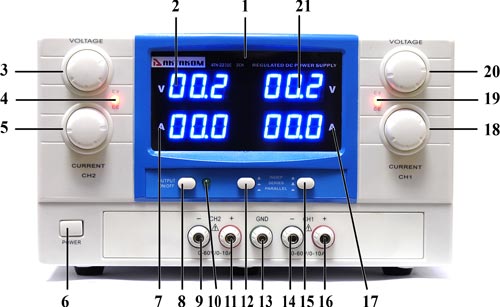

1. Дисплей
2. Цифровой индикатор для отображения значения напряжения на подчинённом выходе
3. Регулятор напряжения на подчиненном выходе
4. Светодиодный индикатор режимов «стабилизация напряжения» (СV) и «стабилизация тока» (СC) на подчиненном выходе
5. Регулятор тока на подчиненном выходе
6. Кнопка включения прибора
7. Цифровой индикатор для отображения значения тока на подчинённом выходе
8. Кнопка включения каналов
9. Клемма «-» подчиненного выхода: подсоединение отрицательной клеммы нагрузки
10. Светодиодный индикатор включения каналов
11. Клемма «+» подчиненного выхода: подсоединение положительной клеммы нагрузки
12. Переключатель выбора двух настраиваемых выходов: независимого, последовательного, параллельного
13. Клемма заземления
14. Клемма «-» главного выхода: подсоединение отрицательной клеммы нагрузки
15. Переключатель выбора двух настраиваемых выходов: независимого, последовательного, параллельного
16. Клемма «+» главного выхода: подсоединение положительной клеммы нагрузки
17. Цифровой индикатор для отображения значения тока на главном выходе
18. Регулятор тока на главном выходе
19. Светодиодный индикатор режимов «стабилизация напряжения» (СV) и «стабилизация тока» (СC) на главном выходе
20. Регулятор напряжения на главном выходе
21. Цифровой индикатор для отображения значения напряжения на главном выходе

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
