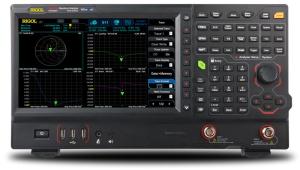

Анализатор спектра реального времени Rigol RSA5065N с функцией векторного анализатора со склада

15.12.2025

Предлагаем с нашего склада анализатор спектра реального времени Rigol RSA5065N.

Прибор объединяет в одном корпусе анализатор спектра реального времени (RTSA) с диапазоном частот до 6,5 ГГц, анализатор спектра сканирующего типа (GPSA) и векторный анализатор (VNA) с установленным КСВН-мостом.

В качестве векторного анализатора прибор может измерять такие параметры, как:

• коэффициент отражения (S11)
• коэффициент передачи (S21)
• расстояние до неоднородности (DTF)

Кроме того, при покупке данного анализатора мы дадим в подарок:

• опцию расширения полосы анализа в реальном времени до 40 МГц RSA5000-B40
• опцию предварительного тестирования на ЭМС RSA5000-EMI (включает сканирование диапазона, поиск пиков, задание предельных линий, возможность использование несколько одновременных детекторов CISPR и т.д.)
• опцию предварительного усилителя RSA5000-PA для улучшение значения среднего уровня собственных (отображаемых) шумов до -165 дБм
• опцию векторного анализа RSA5000-VSA для комплексного анализа сложных сигналов и их демодуляции
• опцию расширенных измерений RSA5000-AMK

Краткие технические характеристики анализатора спектра реального времени RSA5065N приведены в таблице

Параметр / Серия	Значение
Диапазон частот	9 кГц…6,5 ГГц
Погрешность опорного генератора	1 ppm (опция: 0,1 ppm)
Режим свипирующего анализатора GPSA
Фазовый шум (отстройка 10 кГц)	-108 дБн/Гц
Полоса RBW	1 Гц…10 МГц
Полоса видео	1 Гц…10 МГц
ЭМИ фильтры	штатно: 200 Гц, 9 кГц, 120 кГц, 1 МГц
DANL	без п/у: -145 дБм, с п/у:-165 дБм Предусилитель - БЕСПЛАТНО
Трекинг-генератор	для моделей с индексом "-TG", "N". Диапазон частот: 100 кГц…макс.полоса анализатора
Режим анализатора реального времени RTSA
Полоса анализа в реальном времени	штатно: 25 МГц опция: 40 МГц - БЕСПЛАТНО
Мин. длительность гарантир. захвата	7,45 мкс - БЕСПЛАТНО
Скорость БПФ	146484 FFT/сек
Визуализация	7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT& Spectrogram, Density& Spectrogram
Трекинг-генератор	Диапазон частот: 100 кГц…макс.полоса анализатора
Векторный анализатор	коэффициент отражения S11, коэффициент передачи S21, расстояние до неоднородности DTF
Общие характеристики
Интерфейсы	USB-host (4 шт), USB-device, LAN, HDMI
Дисплей	10,1", емкостной мультитач, 1024х600
Габаритные размеры	410х224х135 мм

Анализатор спектра Rigol RSA5065N включен в Госреестр средств измерений за номером 88167-23.
