Низкопрофильные высокопроизводительные осциллографы Rigol серии DS8000-R

10.03.2021

Компания Rigol Technologies Co, LTD разработала и запустила в производство высокопроизводительную серию осциллографов DS8000-R с полосой пропускания до 2 ГГц.

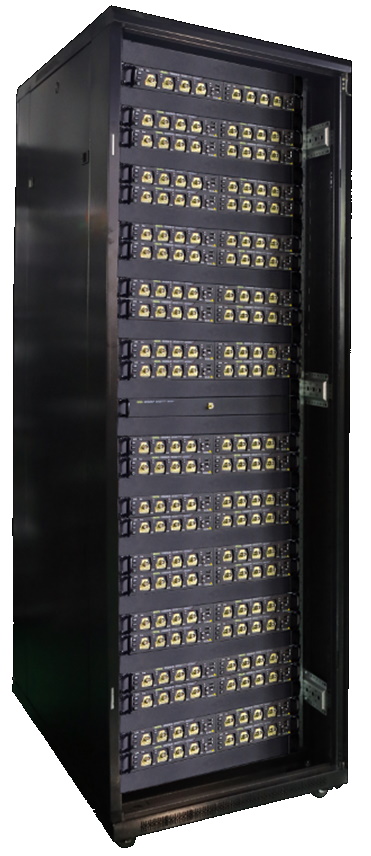

Осциллографы Rigol DS8000-R выполнены в компактном низкопрофильном корпусе, что позволяет устанавливать его в монтажные стойки. Благодаря встроенной системе синхронизации и тактирования до 128 осциллографов Rigol DS8000-R могут быть объединены в единый измерительный комплекс, что позволяет обеспечить до 512 измерительных аналоговых каналов.

Благодаря отсутствию дисплея и специальной системе воздухообмена новые осциллографы Rigol DS8000-R могут эксплуатироваться при ультранизких температурах до -40° С.

Аналогично осциллографам серии MSO5000, DS/MSO7000, MSO8000 новая серия DS8000-R использует процессор собственной разработки компании Rigol - "Phoenix". Он позволяет обеспечить частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет достичь непревзойденных технических параметров для приборов данного класса и объединить в одном корпусе до шести измерительных приборов: цифровой осциллограф, одноканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов.

Цифровой осциллограф

  • Четыре аналоговых канала и вход внешней синхронизации
  • Максимальная полоса пропускания моделей: 350 МГц (DS8034-R), 1 ГГц (DS8104-R), 2 ГГц (DS8204-R)
  • Максимальная дискретизация до 10 Гвыб/сек (DS8104-R/DS8204-R) и 5 Гвыб/сек (DS8034-R) в реальном времени
  • Максимальная глубина записи до 500 М точек в штатной поставке
  • Максимальная скорость захвата осциллограмм до 600000 осц/сек
  • Расширенная система синхронизации, включая запуск по сигналам последовательных шин и зональный триггер

Анализатор спектра

  • Расширенный анализ спектров в реальном времени на основе БПФ (FFT)
  • Максимальная память до 1 М точек
  • Частота анализа: до максимальной аналоговой полосы осциллографа
  • Одновременное отображение до четырех групп операций
  • Независимая цветовая персистенция для БПФ
  • Поддержка до 15 пиков в функции поиска и таблице событий
  • 6 оконных функций (прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник)

Цифровой вольтметр

  • 3 разряда
  • Функции измерения напряжения DC/AC, RMS/AC+DC RMS
  • Звуковая сигнализация выхода за пределы измерения
  • Отображение результатов измерения в цифровой форме и на аналоговой шкале

Частотомер

  • Функции измерения: частота. период, счет импульсов
  • Максимальное разрешение до 6 разрядов
  • Максимальная частота до максимальной аналоговой полосы осциллографа
  • Максимальная разрядность счетчика 48 бит

Генератор сигналов (опция DS8000-R-AWG)

  • Один выходной канал
  • До 13 предустановленных форм
  • Максимальная частота генерации 25 МГц
  • Частота дискретизации до 200 Мвыб/сек
  • Режимы модуляции (АМ, ЧМ, ШИМ), свипирования и пакетный режим

Анализатор протоколов (опции)


Кроме того, доступны опции анализа источников питания (опция DS8000-R-PWR), измерения джиттера и анализа глазковых диаграмм (опция DS8000-R-JITTER).

Как видно из приведенного выше, по своим функциональным возможностям новые осциллографы в ультракомпактном исполнении DS8000-R очень схожи с моделями серии MSO8000. Исключение составляет отсутствие в DS8000-R функции логического анализатора, отсутствие возможности программного увеличения полосы пропускания и одно-, а не двухканальный (как в серии MSO8000) генератор сигналов специальной формы.

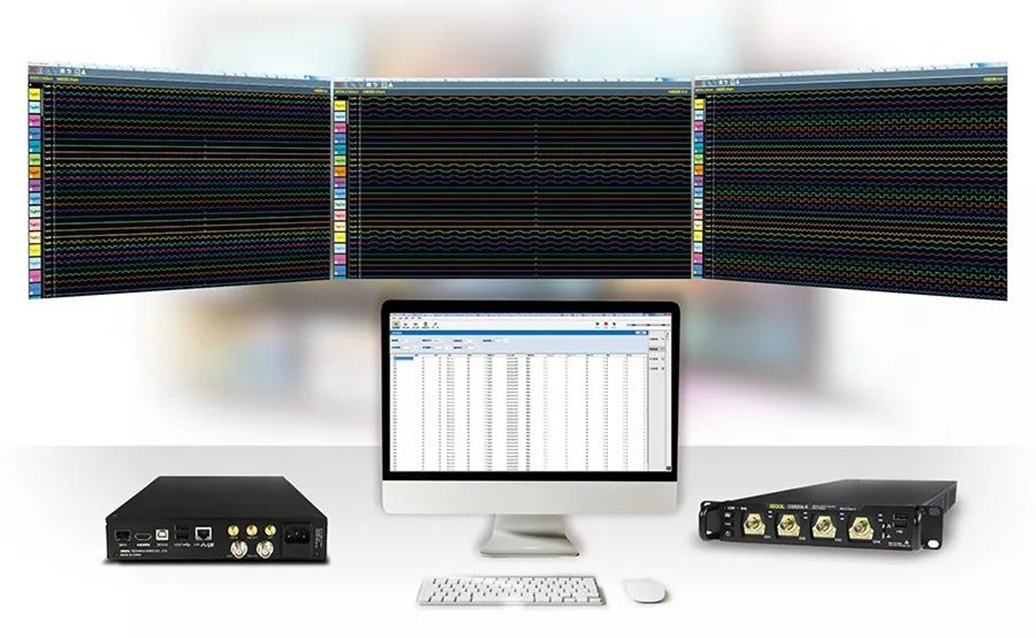

В стандартной комплектации осциллографы серии DS8000-R оснащены облегченной версией многоканального высокоскоростного программного обеспечения для сбора данных UltraDAQ-Lite. Оно позволяет пользователям выполнять базовое конфигурирование каналов и отображать осциллограммы в простой системе интеграции. UltraDAQ-Lite может одновременно управлять четырьмя осциллографами для синхронной работы для сбора данных по 16 каналам и реализации высокоскоростной передачи данных по сети 1000M.

Осциллографы новой серии Rigol DS8000-R имеют широкие возможности по подключению внешних устройств.


Приборы имеют следующие виды управления:

  • Управление мышью (клик, двойной клик, перетаскивание)

  • Управление с клавиатуры (ввод цифр или символов)

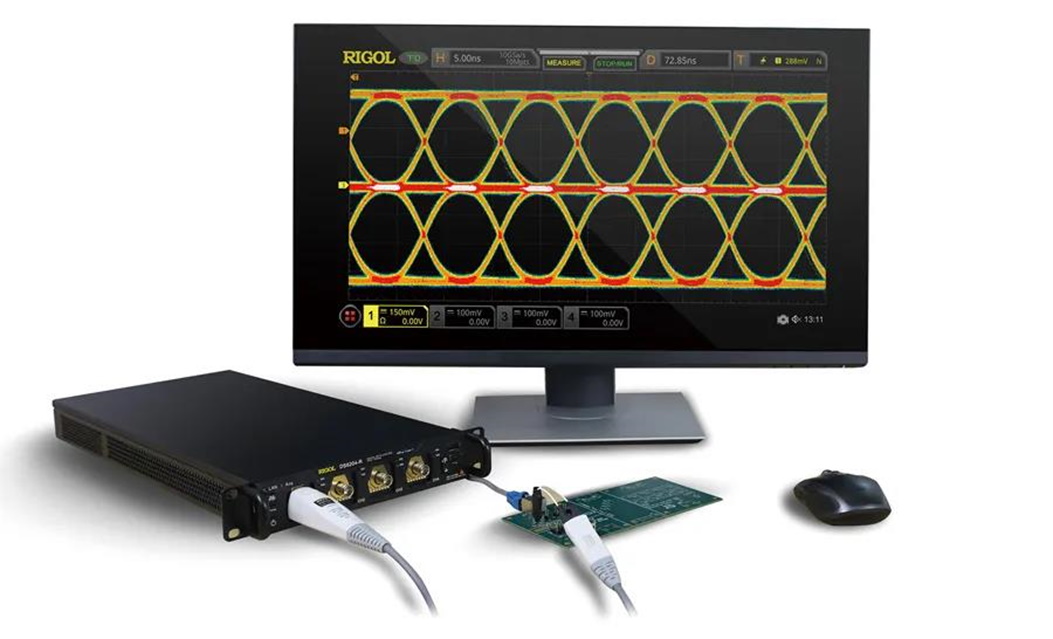

  • Возможность дистанционного управления с ПК или мобильного устройства. Для этих целей в приборе имеются интерфейсы USB 2.0 Hi-speed Host, USB 2.0 Hi-speed Device, LAN, GPIB, оптический порт SFP+

  • Поддержка WEB-интерфейса

Для подключения внешнего монитора высокой четкости DS8000-R снабжены интерфейсом HDMI.

Для синхронизации с другими приборами и для работы в составе измерительного комплекса каждый осциллограф имеет входы и выходы синхронизации и тактирования


Приобрести новые осциллографы Rigol DS8204-R, DS8104-R, DS8034-R можно у официального дистрибьютора компании Rigol Technologies Co, LTD - ООО "Ирит".
